MF47万用表电阻挡故障怎么修？

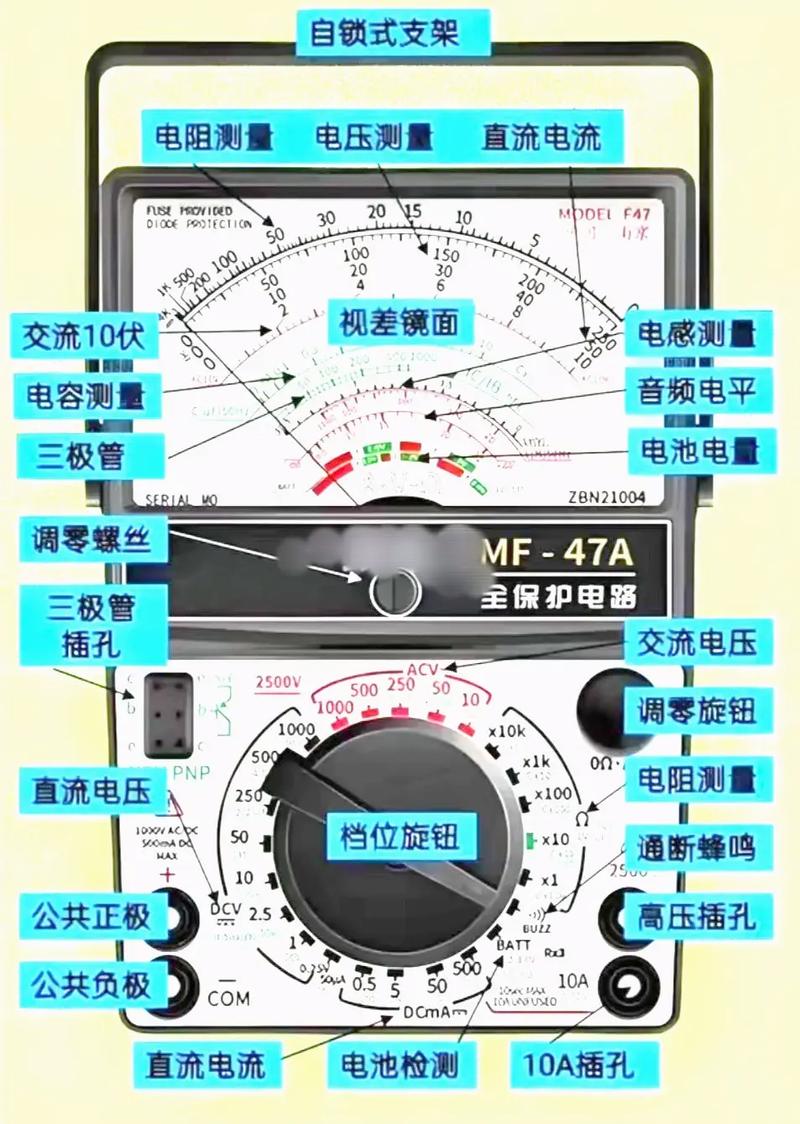

MF47万用表电阻挡工作原理简述

修理前，简单了解其原理有助于我们更好地判断故障点，MF47的电阻挡通常采用“分压式”或“比例式”电路设计,其核心是：

1. 表头：一个微安电流表,用于显示测量结果。
2. 调零电位器 (Whetstone Bridge - 惠斯通电桥)：通常标记为 或 “ADJ.”，它的作用是在表笔短接时（Rx=0），通过调节分流电流，使指针精确指向“0Ω”位置,这个电位器是电阻挡最关键的元件之一。
3. 内置电池：为测量电路提供工作电压，通常需要 5V 的2号电池（R20）和 9V 的叠层电池（6F22）各一节。
4. 分流电阻和限流电阻：与表头和调零电位器一起组成一个复杂的电阻网络，用于改变不同的电阻量程（R×1, R×10, R×100, R×1k, R×10k）。

核心思想：用表内的已知标准电阻与未知的待测电阻串联，通过测量回路中的电流（或电压降），根据电流与电阻成反比的原理，在表盘上直接读出电阻值,调零电位器就是为了补偿电池电压变化带来的影响。

故障修理“四步法”

请严格按照以下顺序进行操作,可以高效地定位问题。

第一步：外部检查与基础准备（安全第一）

1. 断开连接：确保万用表没有连接任何电路,所有开关处于断开状态。
2. 检查表笔：检查表笔的绝缘层是否破损，插头是否松动,尝试更换一根确认正常的表笔。
3. 检查电池：
   • 这是最常见的故障原因！电阻挡必须要有电才能工作。
   • 打开电池后盖，用万用表的电压档（或一个好的电池）测量两节电池的电压。
   • 5V电池：电压应不低于1.3V。
   • 9V电池：电压应不低于8.5V。
   • 任何一节电池电量不足或失效，都必须立即更换！ 尤其是R×10k档,它严重依赖9V电池的高电压。
4. 检查表头：将功能旋钮打到电压档（如V或V~），测量一个已知电压的电源（如5V USB、1.5V电池），如果电压档正常，说明表头本身和大部分电路是好的，问题很可能出在电阻挡的专用电路上，如果电压档也不正常，问题可能更严重（如表头、保险丝等）。

第二步：电阻挡核心功能测试——“调零”

这是判断电阻挡好坏最直接的方法。

1. 将功能旋钮拨到任意一个电阻档位（建议从R×1档开始）。
2. 将两支表笔互相短接（即碰在一起）。
3. 观察指针：
   • 情况A：指针可以向右偏转，但不能调到零位。
     • 可能原因：5V电池电量不足，或者调零电位器（Ω）损坏或接触不良。
     • 处理：先换新电池，如果不行，尝试轻轻、反复旋转调零旋钮，看指针是否能稳定在零位，如果不行，则可能是电位器损坏,需要更换。
   • 情况B：指针没有任何反应，停在左侧或原位。
     • 可能原因：1.5V或9V电池完全没电或装反；表笔断路；串联的限流电阻烧毁开路；功能开关接触不良。
     • 处理：再次确认电池电压和极性，检查表笔通路，如果电池和表笔都正常,则问题可能出在表内电路。
   • 情况C：指针直接打向最右侧，超出满量程。
     • 可能原因：这通常是严重短路的迹象。调零电位器中心抽头短路；某个分流电阻烧毁短路；或电池电压异常过高。
     • 处理：立即停止使用，断开电池,重点检查与调零电位器和相关电阻。

第三步：逐档测量与对比分析

如果调零正常，但在测量标准电阻时读数不准,可以进行此步骤。

1. 准备标准电阻：找几个阻值准确、稳定的电阻作为“标准”，如100Ω、1kΩ、10kΩ等。
2. 逐档测试：
   • 在 R×1 档，调零后测量100Ω标准电阻，读数应接近100Ω。
   • 在 R×10 档，调零后测量同一个100Ω电阻，读数应接近100Ω。
   • 在 R×100 档，调零后测量同一个100Ω电阻，读数应接近100Ω。
   • 以此类推。
3. 分析结果：
   • 所有档位都读数偏大或偏小一个固定比例：所有读数都是实际值的10倍，这很可能是调零电位器（Ω）的阻值发生了偏移，重新精细调零后问题可能解决，如果不行,则需要更换或重新校准该电位器。
   • 某个档位不准，其他档位正常：R×100档不准，其他都好，这说明是该档位的专用分流电阻或限流电阻的阻值改变或损坏,你需要找到对应的电阻进行测量或更换。
   • R×10k档特别不准或无反应：几乎可以肯定是9V电池没电了，或者该档位的升压电阻（通常是一个阻值很高的电阻，如几百kΩ）烧毁开路。

第四步：开箱检修（动手能力要求高）

如果以上步骤都无法解决问题,就需要打开万用表进行内部检修了。

⚠️ 警告：操作前请再次确认已取出电池！并注意静电防护。

1. 打开后盖：MF47的后盖通常由几颗螺丝固定,小心拧开即可。
2. 找到电路板：你会看到一张印有电路的PCB板，上面有各种颜色的电阻、电位器和二极管。
3. 重点检查对象：
   • 调零电位器：找到标记为“Ω”或“ADJ.”的蓝色或黑色电位器，用万用表的电阻档测量它的三个引脚，看是否在旋转时阻值能平滑变化,有无开路或短路现象。
   • 保险丝：虽然电阻挡故障直接烧保险丝的情况较少，但检查一下总保险丝（通常在输入端）是好的习惯。

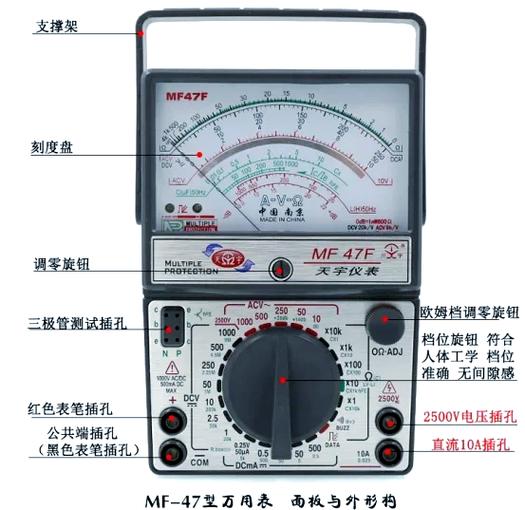

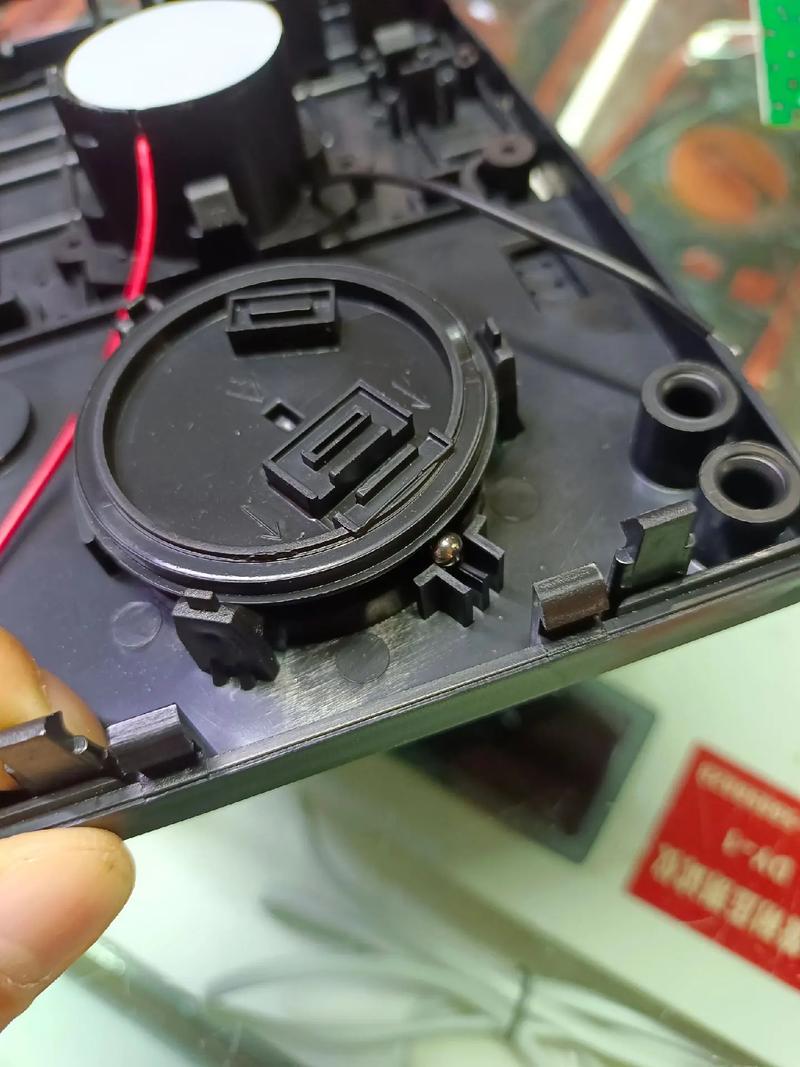

   • 电池弹簧/触片：检查电池仓内的弹簧和金属触片是否生锈、松动或接触不良,用酒精棉片擦拭干净。
   • 功能开关：检查电阻档的各个档位对应的铜箔触点是否干净、有无烧蚀或氧化，可以用酒精棉片擦拭,并用万用表的通断档检查开关在不同档位时是否接触良好。
   • 电阻：目测电阻有无烧焦、变色的痕迹，重点检查与电阻档相关的电阻，特别是那些阻值看起来比较大（几百kΩ）的，它们最容易因过流而损坏，如果怀疑某个电阻，可以将其从电路板上焊下一端,用万用表精确测量其阻值是否与标称值相符。
   • 二极管：电阻挡通常有1-2个二极管用于保护或提供基准电压，用二极管档测量其正向压降是否正常（硅管约0.5-0.7V）。

常见故障总结与速查表

维修小贴士

• 耐心细致：万用表维修是一个精细活，不要急躁,每一步都要确认清楚。
• 先外后内：永远从最简单的外部检查开始。
• 标记和记录：在拆卸多个元件前，最好用手机拍照记录，或画个草图,避免装错。
• 更换元件：更换电阻时，最好使用同样精度（如1%）和同样功率的元件，更换电位器时,阻值要尽量一致。
• 校准：修理完毕后，最好使用一组高精度的标准电阻，对所有电阻档进行校准,确保测量准确。

希望这份详细的指南能帮助您成功修复您的MF47万用表！祝您好运！
