iPhone4s电池触点连接器怎么换？

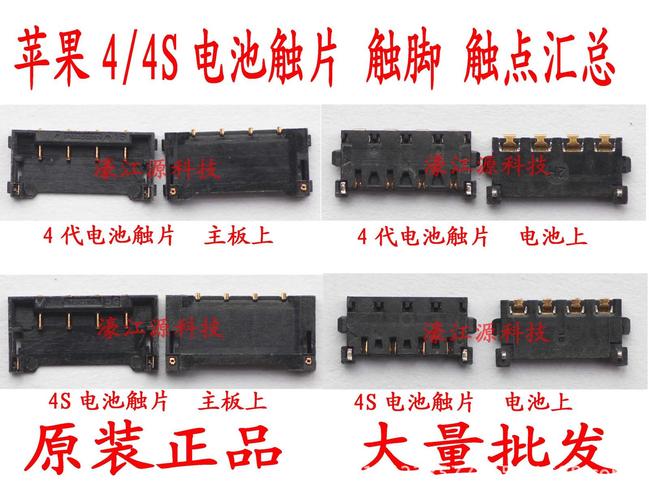

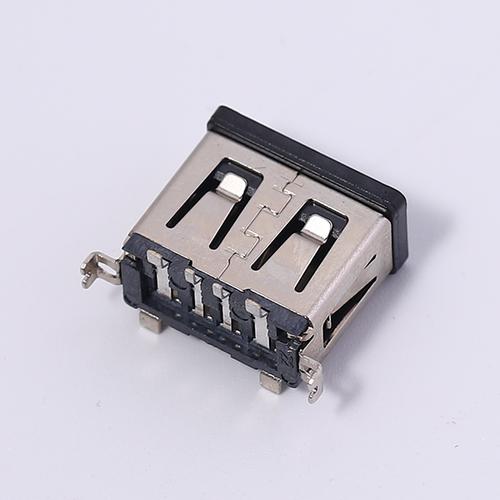

什么是电池触点连接器？

电池触点连接器，也常被称为 电池排线接口 或 电池触点，是位于 iPhone 4s 主板上的一个微型插座,它的作用是：

1. 连接电池与主板：通过一根细长的柔性电路板（排线）,将电池上的三个金属触点与主板上的对应接口连接起来。
2. 传输数据：除了传输电力，它还负责在电池和主板之间传输信息，例如电池的电量、温度、健康状态等,这些信息会显示在手机上。
3. 管理电池：主板通过这个连接器控制电池的充电和放电过程,确保电池安全工作。

iPhone 4s 电池连接器的特点

iPhone 4s 的电池连接器有几个显著的特点,也是它容易出问题的原因：

1. 脆弱性：这个连接器本身非常小，由塑料和金属触点组成，非常脆弱，在拆卸或安装过程中,稍有不慎就可能造成损坏。
2. ZIF 接口：它属于 ZIF (Zero Insertion Force) 接口，即“零插入力”接口，这意味着插拔排线时，需要先抬起旁边的小塑料卡扣，才能轻松地插入或拔出排线。强行插拔或忘记抬起卡扣是导致其损坏的最常见原因。
3. 三触点设计：iPhone 4s 的电池排线上有三个触点，分别对应：
   • 电源
   • 温度传感器
   • I2C 数据线（用于传输电量、健康度等信息）

常见问题及原因

无法开机、无电量显示

• 原因：
  • 排线松动：电池排线没有完全插入连接器,或者连接器上的卡扣没有扣紧。
  • 连接器损坏：连接器内部的金属触点因物理损伤（如撬动、弯曲）而断裂或变形,导致无法接触。
  • 排线损坏：连接电池和排线的部分断裂,或排线本身有折痕导致内部线路断裂。
  • 主板故障：连接器焊点脱落或主板相关供电/管理芯片损坏。

显示“不支持此配件”或电量显示不准确

• 原因：
  • I2C 数据线接触不良：这是最常见的原因，连接器或排线的某个触点氧化、有污垢,导致无法正确传输电池信息。
  • 排线损坏：专门传输数据的那根线芯断了。
  • 电池本身问题：新电池或旧电池的识别芯片损坏。

手机可以开机，但一插充电器就关机

• 原因：
  • 连接器供电部分接触不良：当充电器插入时，电流通过连接器，如果接触点不稳定,可能导致主板瞬间断电保护而关机。
  • 主板充电管理电路故障。

如何更换或维修

工具准备：

• 螺丝刀套装：iPhone 4s 使用的是十字螺丝。
• 吸盘和撬片/撬棒：用于分离屏幕和后盖。
• 镊子：最好是尖头和弯头两种,用于夹取小零件。
• 新的电池排线（如果排线损坏）或 新的电池总成（包含新电池和排线）。
• 新的电池连接器（如果主板上的连接器损坏，难度极高，通常不建议新手尝试）。

操作步骤（以更换电池为例）：

1. 关机并断开连接：确保手机完全关机。
2. 取下后盖：使用吸盘吸住后盖边缘，同时用撬片从缝隙小心地划开,取下后盖。
3. 断开电池连接器：
   • 关键步骤：用镊子尖端轻轻向上抬起连接器旁边的小塑料卡扣。
   • 看到卡扣抬起后，用镊子夹住电池排线的末端,平稳地将其从连接器中拔出。
   • 切勿在卡扣未抬起的情况下强行拔出！
4. 移除旧电池：
   • iPhone 4s 的电池是用胶水粘在机身上的，需要用撬棒小心地从电池边缘慢慢撬起，边加热（可用热风枪或吹风机低温档）边撬,以软化胶水。
   • 注意：动作要轻柔,避免撬弯主板或损坏其他元件。
5. 安装新电池：

   将新电池对准位置，轻轻放下,确保电池的排线位置正确。

6. 连接新电池：
   • 将电池排线对准主板上的连接器。
   • 先插入排线,确保它完全进入卡槽。
   • 用镊子将塑料卡扣按下并听到“咔”的一声,确保卡扣锁紧。
7. 测试：在装回后盖之前，可以先开机测试一下，看是否能正常显示电量、充电是否正常。
8. 重新组装：测试无误后，装回后盖,拧上螺丝。

重要注意事项

• 断电第一：任何操作前务必确保电池已断开连接,防止短路烧毁主板。
• 防静电：在干燥环境下操作，最好佩戴防静电手环,避免静电损坏精密电子元件。
• 耐心细致：iPhone 4s 内部空间紧凑，部件脆弱，操作时一定要有耐心，使用合适的工具,切勿蛮力。
• 备份数据：在进行任何硬件维修前,请务必备份你的数据。
• 寻求专业帮助：如果你没有信心或经验，更换电池连接器（特别是焊接在主板上的）是一个高风险操作，强烈建议寻找专业的手机维修店进行维修,以免造成更大的损失。

iPhone 4s 的电池触点连接器是一个“小而精”的关键部件，它的好坏直接关系到手机的供电和电池信息显示，在维修时,理解其工作原理并小心操作至关重要。
