第一部分：维修前的准备工作与安全须知
在开始任何维修之前,请务必做好以下准备：
（图片来源网络，侵删）
-
安全第一：
- 确保万用表已从电路中完全断开。
- 如果测量过高电压或大电流,表内电容可能存有电荷，需用螺丝刀等工具短接电容两端进行放电。
- 准备好绝缘手套和护目镜。
-
工具准备：
- 螺丝刀：一套精密十字和一字螺丝刀，用于拆卸后盖和固定螺丝。
- 镊子：用于夹取细小的零件、导线和调整可调电阻。
- 尖嘴钳：用于折弯或夹持导线。
- 万用表：另一块数字万用表是必不可少的，用于测量电阻、电压、通断等，用来诊断故障。
- 焊台/烙铁：用于焊接和脱焊，建议使用可调温焊台，温度控制在350°C左右。
- 松香焊锡丝：保证焊接质量。
- 酒精、棉签：用于清洁电路板和元件。
- 小刷子：用于清理灰尘和杂物。
- 放大镜：MF14的元件密集，放大镜有助于观察细节。
-

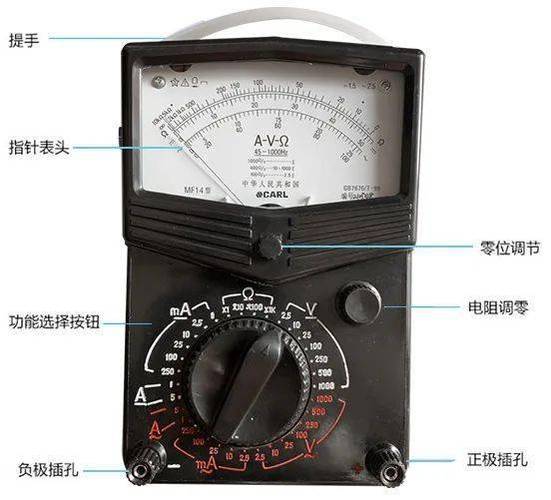

熟悉结构：
在拆卸前,仔细观察万用表的外壳结构，通常后盖有几个固定螺丝，拧下后即可打开，注意观察内部排线或连接方式，避免暴力拆卸。
（图片来源网络，侵删）
第二部分：常见故障及维修方法
MF14的故障通常可以分为几大类：无任何反应、测量不准、指针卡滞、功能异常。
故障现象一：表头无任何反应（指针不动）
这是最严重的故障,意味着测量回路没有电流。
可能原因及排查步骤：
-
保险丝熔断：
（图片来源网络，侵删）- 原因：测量电压或电流时档位选择错误、短路导致瞬间大电流烧毁保险丝。
- 排查：打开后盖，找到保险丝（通常在输入端子附近，是一个玻璃管或陶瓷管），用数字万用表的电阻档或蜂鸣档测量其通断。
- 维修：更换同规格、同电流值的保险丝，MF14常用的是 5A / 250V 或 1A / 250V 的保险丝，请核对表盘或旧保险丝上的标识。
-
表头（动圈）线圈烧断或引线断开：
- 原因：过载、误测高压电流导致表头内部线圈烧毁或焊接点脱落。
- 排查：
- 目测检查：小心取下表头屏蔽罩，观察线圈是否有发黑、烧焦的痕迹。
- 电阻测量：将数字万用表打到最低电阻档（如200Ω），两表笔轻触表头两个接线端子，如果显示“OL”或无穷大，则线圈已断路，如果阻值非常小（接近0Ω），则可能严重短路。
- 维修：
- 引线断开：如果是焊接点脱落，用电烙铁重新焊接即可。
- 线圈烧毁：维修难度极高，成本高昂。 通常建议直接更换整个表头，对于有经验的维修人员，可以尝试重新绕制线圈，但这需要专业的工具和技巧，不推荐新手尝试。
-
公共线路（COM线）断路：
- 原因：长期使用导致焊点氧化、振动或内部排线折断。
- 排查：从表笔插孔开始，沿着电路板上的公共线路（通常是黑色或接地符号的铜箔），用数字万用表的通断档一路测量到表头，看在哪一点中断了。
- 维修：找到断点，重新焊接或用短导线连接。
-
电池电量耗尽或接触不良：
- 原因：电阻档、电流档和部分电压档需要电池供电，电池用完或电池夹生锈、松动会导致无反应。
- 排查：打开电池仓，检查电池是否有电，用万用表测量电池电压，检查电池夹的弹簧和触点是否有锈蚀或松动。
- 维修：更换新电池，清理电池夹，用砂纸或小刀打磨触点，确保良好接触。
故障现象二：测量读数不准
这是最常见的故障,通常与校准、电阻或线路老化有关。
可能原因及排查步骤：
-
未进行校准（最重要！）：
- 原因：更换元件、维修后或长期使用后，仪表的精度会发生变化。
- 排查：这是维修后的必须步骤。
- 维修（校准方法）：
- 机械调零：在未通电时，观察表针是否指在电压/电流刻度线的“0”位，如果不准，调节表头下方的机械调零螺丝，使指针准确归零。
- 电阻档校准：
- 将功能开关转到电阻档（如R×1档）。
- 将两支表笔短接。
- 观察指针是否指在“0Ω”处。
- 如果不准,调节电阻调零旋钮（通常是一个电位器），使指针准确指向“0Ω”。注意：每次换档后都需要重新调零。
- 电压/电流档校准（需要标准源）：
- 这需要更高精度的标准电压源或电流源。
- 将MF14打到相应档位,用标准源输入一个已知电压（如1.5V、5V、10V），观察MF14的读数与标准值的偏差。
- 如果偏差较大,需要调节对应量程的校准电阻，这些电阻通常在电路板上，并带有漆封或标记，调节前最好记录下原始位置，每次微调后重新测量，直到读数准确。此步骤需要经验和耐心，新手建议只做机械调零和电阻调零。
-
分流电阻或分压电阻变值：
- 原因：电流档的分流电阻和电压档的分压电阻是精密电阻，长期过流或发热可能导致其阻值漂移、烧毁或虚焊。
- 排查：
- 外观检查：仔细检查这些电阻（通常是体积较大、色环精密的电阻）是否有烧焦、发黑的痕迹。
- 在线测量：在路测量电阻值（需断开一端焊脚），看是否与标称值严重不符。
- 离线测量：焊下电阻一端，精确测量其阻值。
- 维修：用同规格、同精度（如0.5级或1级）的精密电阻进行更换，更换后，必须重新进行电压/电流档的校准。
-
可调电阻（电位器）接触不良或脏污：
- 原因：特别是电阻调零电位器，频繁使用会导致内部碳膜磨损或进入灰尘，导致调零困难或读数跳动。
- 排查：在调节电阻调零旋钮时，观察指针是否平稳移动，有无跳动现象。
- 维修：
- 清洗：用无水酒精棉签小心擦拭电位器的焊脚和缝隙，溶解内部污垢。
- 更换：如果清洗无效，则需更换同型号的电位器。
故障现象三：指针卡滞、回零缓慢或抖动
可能原因及排查步骤：
-
轴承和宝石轴承座脏污或磨损：
- 原因：这是机械表头的常见问题，灰尘、油污进入轴承，或宝石轴承出现划痕。
- 排查：观察指针在自由状态下是否能自由摆动，有无摩擦声。
- 维修：这是精细活，需要拆开表头，用镊子小心取下上游丝和下游丝，取出动圈，用柳木签蘸取少量酒精清洗轴承座和轴尖，对于严重磨损的轴承，需要更换。此操作风险极高，极易损坏游丝或动圈，建议由专业人员处理。
-
游丝变形或粘连：
- 原因：受剧烈冲击或油污导致游丝圈与圈之间挨在一起，影响指针的线性运动和回零。
- 排查：通过放大镜观察游丝是否平整、间距均匀。
- 维修：用镊子非常小心地拨动游丝，使其恢复平整，如果油污严重，可用蘸了酒精的棉签轻轻擦拭。
-
表头内部有异物：
- 原因：金属碎屑、灰尘等落入表头内部。
- 排查：肉眼可见或晃动表头时有异响。
- 维修：用小刷子或吹气球清理，如果是金属碎屑，需用磁铁小心吸出，并确保无残留。
故障现象四：功能异常（如电压档测电阻）
可能原因及排查步骤：
-
功能开关（波段开关）接触不良或错位：
- 原因：开关内部的触点氧化、磨损，或固定螺丝松动导致档位错乱。
- 排查：拨动功能开关，观察是否能听到清脆的“咔哒”声，用万用表测量开关在不同档位下的通断情况。
- 维修：
- 清洁：用酒精棉签擦拭开关的触点。
- 调整：如果开关错位，拆下固定档位指示片的螺丝，重新对准档位再拧紧。
- 更换：如果开关内部损坏，需要更换整个功能开关。
-
二极管击穿或短路：
- 原因：MF14的某些档位（如高压电阻档）可能使用二极管进行保护，二极管被击穿短路会导致电路异常。
- 排查：用数字万用表的二极管档测量二极管的正向压降和反向电阻，判断其是否正常。
- 维修：更换同型号的二极管。
第三部分：总结与建议
- 先易后难：维修时，总是从最简单、最可能的原因开始排查，如保险丝、电池、开关、校准等。
- 标记与记录：拆卸前，对不熟悉的导线和元件进行拍照或标记，调节精密电阻前，记录其初始位置。
- 安全与清洁：保持工作台整洁，焊接时防止虚焊和短路，对于老旧的万用表，彻底的清洁（用酒精和刷子）往往能解决很多接触不良的问题。
- 校准是关键：任何更换元件或涉及电路的维修后，都必须进行校准，否则测量结果毫无意义。
- 知道何时放弃：表头是万用表的核心，也是最脆弱的部分，如果确定是表头内部故障（如动圈损坏、宝石轴承损坏），且没有维修经验和工具，最经济的选择是寻找一个同型号的二手表头进行更换，或者考虑直接更换一块新的万用表。
希望这份详细的指南能帮助您修复您的MF14万用表！祝您维修顺利。
