TCL L43E5800A-UD电源板故障如何修？

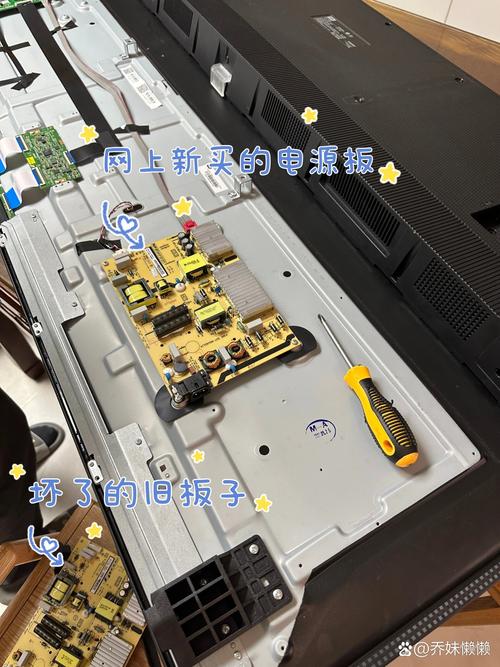

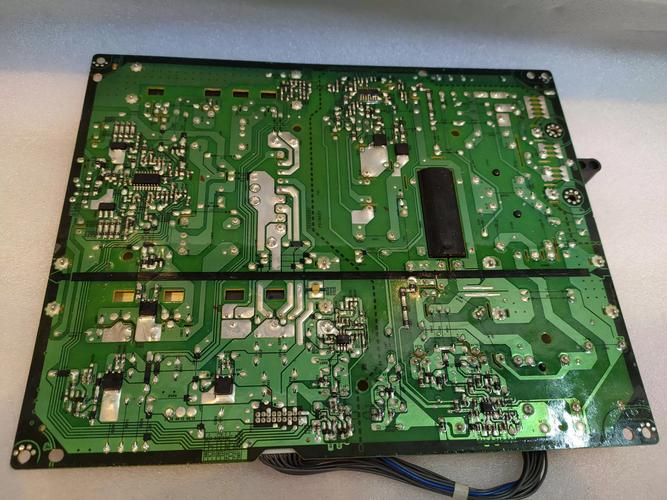

TCL L43E5800A-UD 这款电视，它所使用的电源板型号通常是 JUC7.820.3011 或其兼容型号，这个信息非常重要，因为维修电源板必须针对具体型号。

下面我将从故障现象、常见故障点、维修步骤和注意事项四个方面，为您提供一个全面的分析和指南。

常见故障现象

当这块电源板出现故障时,电视通常会表现出以下几种典型现象：

1. 完全不开机（最常见）

   • 现象描述：电视指示灯不亮，按遥控器或机身按键无任何反应，像完全断电一样。
   • 可能原因：电源板初级电路（高压侧）或PFC（功率因数校正）电路完全损坏，导致没有+12V、+24V等主电压输出。

2. 指示灯亮，但无法开机


   （图片来源网络，侵删）
   • 现象描述：电视电源指示灯亮（通常是红色或蓝色），但按遥控器或开机键后，屏幕不亮，背光不亮，也没有开机声音。
   • 可能原因：
     • 电源板有+12V或+24V电压输出，但后级主板或背光板负载有问题，导致电源板进入保护状态。
     • 电源板自身的次级保护电路（如过压、过流保护）动作。
     • 电源板提供给主板的PS-ON（开机信号）电压异常。

3. 开机后“三无”，但指示灯闪烁

   • 现象描述：按开机键后，电源指示灯会闪烁几次（例如闪烁3-5下后停止），但屏幕和背光均无反应。
   • 可能原因：这通常是电源板的保护电路被触发，电源板检测到输出电压过高、电流过大或自身温度异常，为了防止损坏其他部件，自动关闭输出，闪烁的次数可能对应不同的故障代码。

4. 屏幕有图像，但背光一闪一灭或闪烁

   • 现象描述：电视能开机，能看到图像（在暗光下），但背光时亮时灭，非常不稳定。
   • 可能原因：
     • 电源板输出的背光供电（通常是+24V或+60V）不稳定，电压波动大。
     • 背光驱动板（有时集成在主板或电源板上）故障。
     • 背光灯条本身存在短路或老化。

电源板主要故障点分析 (JUC7.820.3011)

这块电源板是典型的“二合一”或“三合一”电源板，集成了PFC电路、+12V/+5V/+24V等主电源输出电路，以及背光驱动（LED Driver）电路，故障点也主要分布在这些区域。

初级高压侧（AC输入到PFC输出）

这是最容易出问题的地方,也是导致“完全不开机”的罪魁祸首。

• 保险丝F801：
  • 故障：熔断发黑。
  • 原因：后级存在严重短路，需要重点检查以下元件。
• 压敏电阻NR801：
  • 故障：炸裂、短路。
  • 原因：电网电压过高（如雷击、电压不稳）导致其击穿，进而烧毁保险丝，这是非常常见的故障。
• 整流桥BD801/BD802：
  • 故障：击穿短路。
  • 原因：老化或后级短路导致过流烧毁。
• PFC功率开关管Q801（通常是型号如2SK3562、STW45NM60等MOSFET）：
  • 故障：击穿短路。
  • 原因：这是最高发的故障点，通常是由于PFC驱动电路、谐振电容或其自身质量问题导致过压、过流而烧毁，一旦击穿，会直接烧毁保险丝和整流桥。
• PFC驱动芯片及外围电路：
  • 故障：驱动芯片（如NCP1653、NCP1397等）损坏，或其外围的电阻、电容、二极管异常。
  • 原因：导致PFC电路无法正常工作，无PFC电压（约+380V）输出。

次级低压侧（DC-DC转换电路）

负责将PFC电压转换为电视各部分所需的低压直流电。

• 主电源开关管（+12V/+5V电路）：
  • 故障：击穿短路。
  • 原因：过压、过流或负载短路导致。
• +12V、+5V、+24V整流二极管和滤波电容：
  • 故障：二极管击穿、电容鼓包、漏液。
  • 原因：老化或电压电流冲击，电容鼓包是肉眼可见的明显故障点。
• 电源管理芯片：
  • 故障：芯片损坏。
  • 原因：控制逻辑错误或外部异常导致其损坏。

背光驱动电路（LED Driver）

这块电源板集成了背光驱动,因此背光问题也可能出在电源板上。

• 背光驱动芯片（如OZ9926A、OZ9928GN等）：
  • 故障：芯片损坏。
  • 原因：工作电压异常、负载短路或自身质量问题。
• 背光MOS管（通常是多颗并联）：
  • 故障：击穿短路。
  • 原因：是背光驱动电路的高发故障点，会导致背光无输出或电源保护。
• 升压电感和储能电容：
  • 故障：电感损坏、电容鼓包。
  • 原因：过流或电压波动导致。
• 背光输出排线接口和保险电阻：
  • 故障：接口氧化、接触不良；保险电阻开路。
  • 原因：电流过大或排线问题。

保护及控制电路

• 开/机控制电路：
  • 故障：光耦（如PC817）损坏或其限流电阻开路。
  • 现象：导致主板送来的PS-ON信号无法被电源板正确接收，电源板始终处于待机状态，无法开机。

维修步骤与思路（建议有一定电子基础者操作）

⚠️ 安全警告： 电视电源板内部存在高压，即使在断电后，大电容中仍储存有致命电荷。非专业人士切勿尝试维修！ 如果没有经验和工具，请直接更换电源板。

1. 初步观察

   目视检查电源板,看是否有明显的元件烧毁、炸裂、电容鼓包、黑迹等，这是最快判断故障方向的方法。

2. 电阻测量（断电）

   • 测输入端阻值：拔下电源板，用万用表电阻档测量AC电源输入端的两个端子，正常情况下，应有几十到几百千欧的阻值（压敏电阻和保险丝的等效电阻），如果阻值接近0欧，说明后级存在严重短路，重点检查整流桥、PFC开关管等。

3. 通电测试（隔离法，非常关键！）

   • 准备工作：将电源板从电视上拆下，准备一个“假负载”和一个“隔离变压器”（安全第一！）。
   • 连接假负载：
     • 在+12V输出端并联一个10Ω/30W的大功率水泥电阻（或汽车灯泡）作为假负载。
     • 如果有+24V输出，也需相应并联假负载。
   • 通电测试：
     • 不开机（无输出）：通电后测量PFC输出端（通常标有PFC、B+，约380V）是否有电压，如果没有，说明故障在初级PFC电路，如果有，但+12V等电压没有，说明故障在次级DC-DC电路。
     • 能开机（有输出）：12V等电压正常且稳定，说明电源板主电源部分正常，问题可能出在背光驱动电路或与主板的通讯电路上。

4. 逐级排查

   • 初级PFC电路：如果PFC无输出，重点检查PFC开关管Q801是否击穿，如果击穿，必须找到导致其损坏的根本原因（如驱动芯片、C809电容、D808二极管等），否则换上新管子会再次烧毁。
   • **次级DC
