松下p42c30c电源板故障

P42C30C 是一款比较经典的松下等离子电视，其电源板型号通常是 TNP4C31 或 TNP4C32（两者非常相似，可互换），这块电源板采用了比较成熟的设计，但使用年限长了之后，一些元件老化,故障率也会上升。

电源板常见故障现象

当电源板出现故障时,电视通常表现为以下几种典型症状：

1. 完全无电，指示灯不亮：

   • 这是最常见的故障，将电视插上电源，按下电源键，电视没有任何反应，前面板的待机指示灯（红色或橙色）完全不亮。
   • 可能原因： 交流输入保险丝熔断、主开关电路（PFC电路）严重损坏、副电源（5V STB）电路完全失效。

2. 指示灯亮，但无法开机（无图像、无声音）：

   • 待机指示灯亮，说明副电源（5V STB）工作正常，CPU和待机电路已经供电，但按遥控器或面板上的开机键，电视无法启动,屏幕和喇叭都没有反应。
   • 可能原因： 主电源（24V/15V）电路未工作、开机控制电路（如继电器、光耦、晶体管）故障、主板信号未发出开机指令。

3. 指示灯闪烁，无法开机：

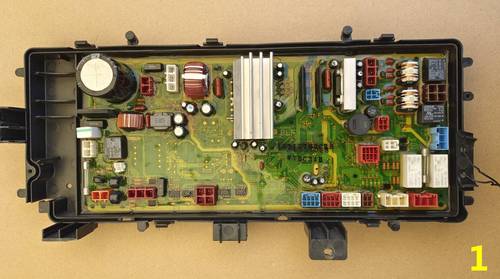

   （图片来源网络，侵删）
   • 待机指示灯会规律性地闪烁（比如闪烁3次或5次后暂停）,这通常是电源板或主板进入了一种保护状态。
   • 可能原因： 电源板输出电压过高或过低、负载短路（如主板、逻辑板、Y驱动板故障导致电源板保护）、电源板自身保护电路启动。

4. 屏幕闪烁，图像不稳定：

   • 电视能开机，但屏幕图像忽明忽暗，或者伴随着“滋滋”的异响。
   • 可能原因： 主电源滤波电容性能下降、主电源开关管工作不稳定、负载过重。

主要故障原因及排查思路

电源板的维修遵循“由简到繁、由外到内、先电源后负载”的原则。

第一步：安全准备与初步检查

1. 断电： 拔下电视电源线，并等待几分钟，让大容量电容充分放电,防止触电。
2. 开壳： 小心拆下电视后盖，找到电源板，它通常位于电视的左侧或右侧,通过一个大的电源插座与主板连接。
3. 目视检查：
   • 保险丝： 查看电源板上的交流输入保险丝（通常是一个棕色或黑色的管状保险丝，标注有T2A或T3A等字样），如果保险丝发黑、熔断,说明后级电路存在严重短路。
   • 电容： 检查所有电容，特别是大容量的电解电容，看是否有鼓包、漏液、顶部“开花”的现象,这是电源板最常见的故障点之一。
   • 电阻： 检查电阻，尤其是功率电阻，是否有烧焦、变色的痕迹。
   • PCB板： 查看PCB板上是否有烧黑的痕迹、虚焊的焊点。

第二步：分步测量与排查

根据第一步的检查结果，进行针对性测量。（注意：维修操作需要电子基础和万用表，并务必注意安全！）

情况A：保险丝熔断

• 原因： 后级存在严重短路。
• 排查方法：
  1. 用万用表的二极管档或电阻档1kΩ档，在路测量PFC电路的开关管（通常是两个大功率MOS管）**的D极和S极之间是否击穿短路，如果短路,更换开关管。
  2. 测量主电源的整流桥是否击穿。
  3. 测量主电源的开关管是否击穿。
  4. 如果以上元件都击穿，需要进一步检查其驱动电路和尖峰吸收电路（如RCD电路）,否则更换后可能再次烧毁。
  5. 注意： 保险丝熔断后，不要贸然更换新保险丝就直接通电,否则会扩大故障范围。

情况B：保险丝完好，但无任何输出

1. 测量副电源（5V STB）：

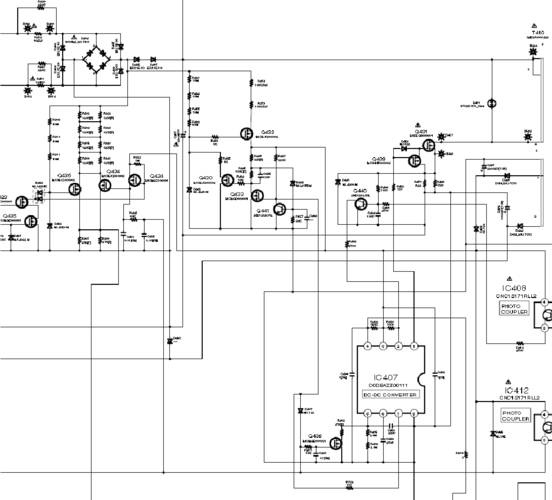

   （图片来源网络，侵删）
   • 找到电源板上的 5V STB 输出端子,用万用表测量是否有稳定的5V电压。
   • 如果有5V： 说明副电源正常，问题可能出在主电源或开机控制电路。
   • 如果没有5V： 问题在副电源电路，需要检查副电源的变压器、开关管（通常是一个小功率三极管或MOS管）、稳压IC（如TL431）、光耦等元件。

2. 测量主电源（24V/15V）：

   • 如果5V STB正常，但电视无法开机，测量主电源的输出端子（通常是 24V 和 15V）。
   • 如果完全没有电压： 说明主电源没有工作，重点检查PFC电路和主电源振荡/驱动电路。
     • PFC电路： 测量PFC输出电压（正常应在380V左右），如果没有，检查PFC控制IC、驱动IC、开关管等。
     • 主电源： 检查主电源的PWM控制IC（如UC384X系列）、其外围电路、以及主开关变压器。

情况C：指示灯闪烁，进入保护状态

• 方法： 测量电源板所有输出电压（5V, 24V, 15V等）是否在正常范围内，或者是否电压过高/过低。
• 判断是电源板问题还是负载问题：
  1. 断开负载法（关键步骤）： 将电源板从主板上拔下，只给电源板通电（此时5V STB应有输出）。
  2. 测量空载电压： 用万用表测量电源板各路输出的空载电压。
     • 如果电压恢复正常且稳定： 那么故障很可能在负载，即主板、逻辑板、Y/S驱动板等有短路或漏电现象，导致电源板保护,需要逐一排查这些板子。
     • 如果电压依然异常或没有输出： 那么故障100%在电源板本身，需要重点检查电源板的稳压反馈电路（如光耦、TL431、精密电阻网络）和保护电路。

电源板常见易损元件

对于松下P42C30C的电源板，以下元件是“高发区”：

1. 电解电容： 这是头号杀手！ 特别是PFC电路和主电源滤波的大电容，以及5V STB输出端的滤波电容，长时间高温工作后，电解液干涸，ESR增大，导致电压不稳、无法启动等。建议直接批量更换所有大品牌、同规格、耐压值相同的电解电容。
2. 电源板排线/连接器： 电源板与主板的连接器（CNxx）可能会因氧化或接触不良导致信号传输失败，表现为无法开机或指示灯闪烁,可以尝试拔下后重新插紧。
3. 稳压反馈电路： 光耦（如PC817） 和 精密稳压源（TL431） 是稳压电路的核心，它们老化或损坏会导致输出电压失控,引发保护。
4. 开关管： PFC和主电源的MOS开关管,在驱动电路异常或负载短路时容易击穿。
5. 保险丝： 熔断是严重故障的明显标志。

维修建议

1. 新手建议： 如果没有电子维修经验，不建议自行维修电源板，内部存在高压，非常危险,直接寻找专业维修人员或更换整个电源板总成。
2. 更换电源板： 最省事的方法是购买一块同型号的电源板（如TNP4C31/TNP4C32），价格通常在200-400元人民币之间,更换后即可解决问题。
3. 送修维修店： 可以将电源板拆下来，送到专业的电视维修店进行维修，他们有经验,更换电容等元件的成本较低。
4. DIY维修（有基础者）：
   • 重点更换电容： 准备好规格匹配的优质电容（如红宝石、尼吉康、三洋等品牌）,这是成功率最高的维修方法。
   • 检查虚焊： 对电源板上的大功率元件（如开关管、变压器引脚、散热片上的元件）进行补焊。
   • 测量关键点电压： 对照电路图，测量PFC输出、主电源IC供电、反馈脚等关键点的电压,判断故障区域。

松下P42C30C电源板故障，“电容老化”是万恶之源，超过80%的故障都与电容性能下降有关，其次是开关管击穿和反馈电路故障。

排查时，遵循“看、测、断”的原则：看外观和保险丝，测关键电压，断开负载判断故障点，如果条件允许，更换所有电解电容是性价比最高的修复方案，如果技术不熟练,更换电源板总成是最安全的选择。
