为什么需要欠压保护？
过度放电对电池（尤其是铅酸电池、锂电池）的损害是永久性的,可能导致：
- 容量衰减：电池可储存的电量显著下降。
- 寿命缩短：电池循环次数大幅减少。
- 电压“反弹”：锂电池过放后，电压会异常升高，导致充电器无法识别,无法充电。
- 安全隐患：对于锂电池，过度放电可能导致内部结构损坏，引发短路、发热甚至起火爆炸。
当电池电压下降到某个安全阈值时，必须切断负载,停止放电。
欠压保护的核心原理

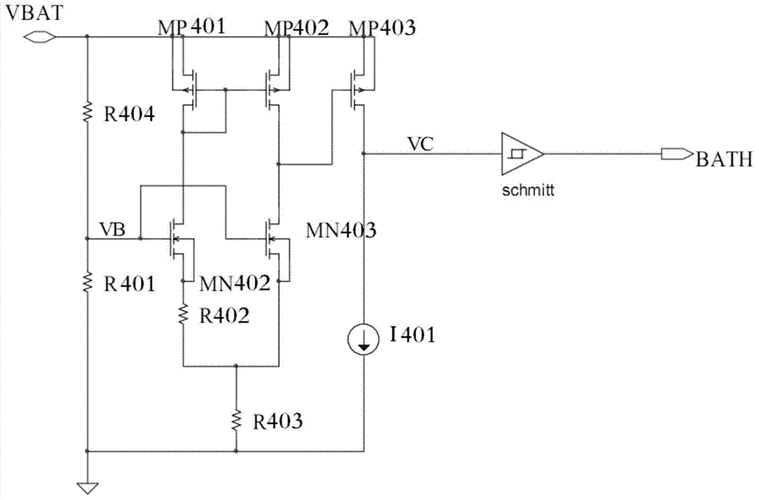

最核心的原理是电压比较，电路需要持续监测电池的电压，并将其与一个预设的“基准电压”进行比较。
- 当电池电压 > 基准电压：比较器输出高电平（或开启信号）,允许负载工作。
- 当电池电压 ≤ 基准电压：比较器输出低电平（或关闭信号）,切断负载的供电通路。
这个“基准电压”就是我们设定的“截止电压”（Cutoff Voltage），对于12V铅酸电池，通常设置为10.5V ~ 11.0V；对于12V锂电池（由3节或4节电芯串联组成），则根据电芯类型设置，例如3串锂电（11.1V标称）截止电压可能在9.0V ~ 9.5V。
几种常见的12V电池欠压保护电路实现方案
下面介绍三种从简单到复杂的实现方案,并给出电路图和原理说明。
使用电压比较器（如LM393）- 精准、灵活
这是最经典、最灵活的方案,可以实现精确的电压控制。
电路图
+12V (BAT+)
|
R1 (分压电阻1)
|
+-----> to LM393 IN+ (同相输入端)
|
R2 (分压电阻2)
|
GND (BAT-)
+12V
|
R3 (上拉电阻, 如10K)
|
+--| VCC LM393 OUT+ |-----> to MOSFET Gate
| | | (或 PNP BJT)
| | IN- |
| | REF |
BAT+ -----+--| IN+ |
| | GND |
| |____________________|
|
R4 (基准电阻, 如2.5K)
|
ZD1 (稳压二极管, 如2.5V)
|
GND
负载连接在MOSFET的漏极和BAT+之间。
元件选择说明
- LM393：一个双电压比较器，这里使用其中一个，它开漏输出,需要外接上拉电阻。
- R1, R2 (分压电阻)：作用是将12V电压按比例降低，送到比较器的IN+端。
- 计算公式：
V_IN+ = V_BAT * R2 / (R1 + R2) - 我们希望在V_BAT=11.0V时触发保护，那么V_IN+应等于基准电压（比如2.5V）。
5V = 11.0V * R2 / (R1 + R2)，可以设定R2=10KΩ，则计算出R1≈34KΩ（可选用33KΩ或34.8KΩ的标称值）。
- 计算公式：
- R4, ZD1 (基准电路)：提供一个稳定的基准电压V_REF（例如2.5V）到比较器的IN-端，可以使用TL431精密稳压管代替ZD1,精度更高。
- R3 (上拉电阻)：LM393的输出是开漏的，无法输出高电平，只能输出低电平或高阻态，R3的作用是在输出高阻态时，将MOSFET的栅极电压拉高,使其导通。
- MOSFET (Q1)：作为电子开关。
- N沟道MOSFET (如IRF540N, IRLZ44N)：这是最常用的方案，栅极高电平导通，低电平关断,负载接在漏极。
- P沟道MOSFET：栅极低电平导通，高电平关断，负载接在源极，在某些设计中可能更方便,但N沟道更常见且性价比高。
- 二极管D1：续流二极管，如果负载是电机、继电器等感性负载，在MOSFET关断的瞬间，会产生很高的反向感应电动势，可能击穿MOSFET，D1为这个电流提供回路,保护MOSFET。
工作原理
-
正常工作时 (V_BAT > 11.0V)：
- 分压后的V_IN+ > V_REF (2.5V)。
- LM393的OUT+输出为高阻态。
- 上拉电阻R3将MOSFET的栅极电压拉高（接近12V），MOSFET导通,负载得电工作。
-
欠压保护时 (V_BAT ≤ 11.0V)：
- 分压后的V_IN+ ≤ V_REF (2.5V)。
- LM393的OUT+输出低电平（接近0V）。
- MOSFET的栅极被拉到低电平，MOSFET关断，负载与电池断开,停止工作。

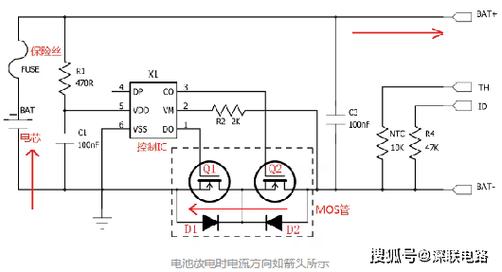

使用专用电池保护芯片（如DW01A）- 集成度高、可靠
对于锂电池组，市场上有高度集成的保护芯片，如DW01A，它通常与MOSFET驱动管（如8205A）组合成一个成品保护板。
电路原理（简化）
DW01A内部集成了高精度电压检测电路，用于过充、过放、短路保护。
- 过放检测：
VDD引脚监测电池总电压，当电压低于过放门限(如2.4V ~ 2.8V，对应3串锂电池约7.2V ~ 8.4V)时，CO(Charge Control) 和DO(Discharge Control) 引脚输出低电平。 - MOSFET驱动：
DO的低电平会关闭外部的MOSFET对管（通常是两个N沟道MOSFET）,从而切断放电回路。
优点
- 高集成度：将复杂的比较、基准、逻辑电路集成在 tiny 的芯片上。
- 高精度：内置电压基准非常稳定,保护电压准确。
- 功能全面：通常集成了过充、过放、短路保护,一应俱全。
- 成本低：成品保护板价格非常便宜。
缺点
- 通用性差：DW01A是为锂电池设计的，其固定的门限电压不适合直接用于12V铅酸电池，虽然可以通过修改外围电阻微调,但不如方案一灵活。
- 固定功能：无法自定义逻辑，例如增加“低压告警”功能。
应用场景
绝大多数消费电子产品（如移动电源、电动工具、无人机电池）都采用这种方案。

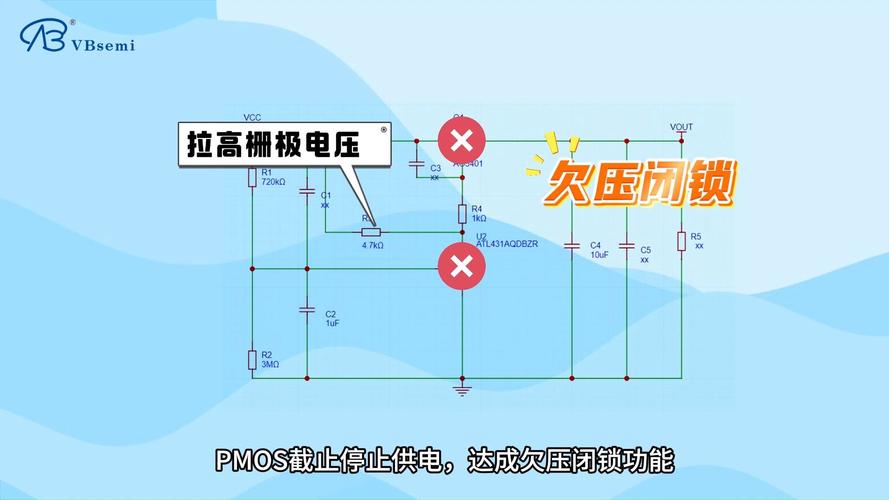

使用可调精密稳压器（如TL431）- 简单、廉价
TL431是一个可编程的精密并联稳压器,可以当作一个电压比较器来使用。
电路图
+12V (BAT+)
|
R1 (分压电阻1)
|
+-----> to TL431 Ref
|
R2 (分压电阻2)
|
GND (BAT-)
+12V
|
R3 (如1K)
|
+-----> to TL431 Cathode
|
| TL431
| Anode -----> GND
|
Load
|
GND
工作原理
TL431的Ref引脚有一个固定的2.5V基准电压，当Ref引脚电压高于5V时，TL431内部导通，Cathode和Anode之间相当于一个很小的电阻，当Ref引脚电压低于或等于5V时,TL431截止。
-
正常工作时：V_BAT较高，分压后V_Ref > 2.5V，TL431导通，
Cathode电压被拉低，负载两端电压接近0V，负载不工作。（这和我们的需求相反）。 -
修改电路以实现功能：为了让负载在正常时工作，我们需要一个反相逻辑,可以增加一个PNP三极管。
+12V
|
R1
|
+--| Base
| | PNP BJT (如 S8550)
| | Emitter -----> +12V
| |
BAT+ -----+--| Collector -----> to Load
|
R2
|
+-----> to TL431 Ref
|
GND
TL431 Anode -> GND
- 正常工作时：V_BAT高，V_Ref > 2.5V，TL431导通，将PNP三极管的基极拉低，PNP导通,负载得电工作。
- 欠压保护时：V_BAT低，V_Ref ≤ 2.5V，TL431截止，PNP三极管的基极通过R1接到12V，PNP截止,负载断电。
优点
- 元件非常少,成本极低。
- 精度高,TL431性能优异。
缺点
- 设计灵活性不如LM393方案。
- 驱动能力有限,不适合大电流负载。
总结与选型建议
| 特性 | 方案一 (LM393) | 方案二 (DW01A) | 方案三 (TL431) |
|---|---|---|---|
| 灵活性 | 极高，可自由设定所有参数 | 低，参数固定 | 中，参数可调但设计固定 |
| 精度 | 高，取决于基准电阻 | 极高，芯片内部基准 | 极高 |
| 功能 | 单一功能（可扩展） | 全面（过充/过放/短路） | 单一功能（可扩展） |
| 复杂度 | 中等，需要分压和基准电路 | 极低，买成品板即可 | 低，元件少 |
| 成本 | 中等 | 极低（成品板） | 极低 |
| 适用场景 | DIY项目、需要自定义逻辑的场合 | 锂电池组（如18650、26650） | 对成本敏感、电流不大的DIY项目 |
如何选择？
- 如果你是制作12V铅酸电池的太阳能路灯、电动自行车控制器等：强烈推荐方案一（LM393），你可以根据电池类型精确设定截止电压（如11.0V）,设计自由度最高。
- 如果你是在制作或维修一个由18650等电芯组成的12V锂电池包：直接购买成品DW01A+8205A保护板，这是最省心、最可靠、最安全的选择。
- 如果你只是想做一个低成本、小电流的简单保护：可以考虑方案三（TL431）,但要注意其电流驱动能力。
无论选择哪种方案，务必在测试时使用可调直流电源模拟电池电压的变化，仔细观察电路在保护点前后的行为,确保其工作正常可靠。
