苹果5s主板电池接口图怎么用？

核心信息

iPhone 5s 的电池接口位于主板的 顶部，靠近音量按键和静音开关，它是一个 6脚位 的连接器，通常在维修图纸上被标记为 J10。

电池接口图示与位置

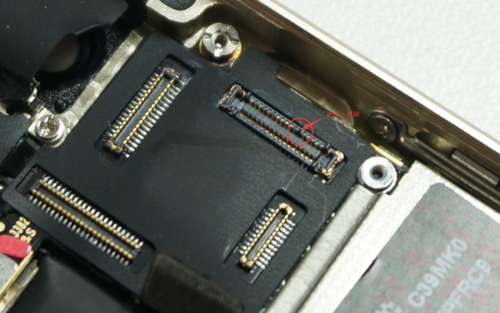

A. 位置示意图

这张图清晰地标注了电池接口在主板上的具体位置。

B. 连接器特写

这张图是电池连接器（J10）的特写，您可以清楚地看到6个金属脚位。

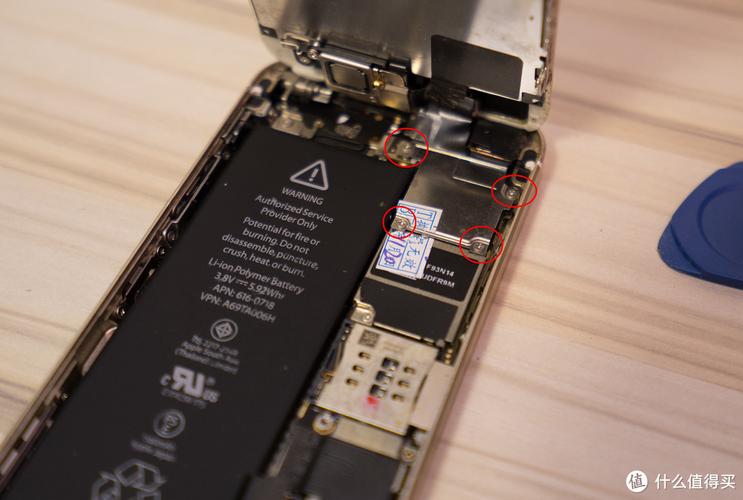

C. 电池排线端

这是与主板连接器对应的电池排线插头,同样是6个触点。

接口脚位定义 (Pinout)

了解每个脚位的功能对于维修和诊断至关重要,以下是 iPhone 5s 电池接口（J10）的标准脚位定义（从左到右，面对连接器）：

• 1号脚 是供电的输入口。
• 3号和4号脚 是智能通信线，负责读取电池信息。
• 2、5、6号脚 都是接地，提供稳定的工作基准。

重要注意事项与操作建议

在操作 iPhone 5s 主板时，特别是涉及到电池接口，请务必遵守以下安全准则：

⚠️ 安全第一：

1. 务必断电： 在进行任何主板操作前，请确保设备已经关机，并且电池已经通过官方或专业工具（如 iOpener 热风枪和吸盘）安全移除。绝对不要在连接电池的情况下进行主板焊接或维修！
2. 静电防护： 主板非常敏感，静电放电（ESD）可能会永久性损坏芯片，请务必佩戴防静电手环，并在防静电工作台上操作。
3. 使用专业工具： 需要使用精密的 热风枪 和 尖头镊子 来拆卸和焊接这个连接器，普通电烙铁很容易损坏周围的微小元件。

🔧 操作技巧：

1. 加热技巧：
   • 使用热风枪,调至低风速（约2-3档）和中等温度（约280°C - 320°C）。
   • 在连接器周围均匀移动加热,避免对准一个点长时间加热，以免烧毁主板或周围元件。
   • 加热约20-30秒后，尝试用尖头镊子轻轻向上挑一下连接器，如果能轻松取下，说明已经加热到位，如果很费力，请继续加热，但切勿强行拉扯。
2. 取下连接器：
   • 加热软化后,用尖头镊子夹住连接器的主体部分，垂直向上平稳地将其取下，不要左右晃动，以免损坏焊盘。
3. 安装新连接器：
   • 将新的电池连接器对准主板上对应的焊盘。
   • 用镊子轻轻按住,然后用热风枪再次均匀加热，直到焊锡熔化并固定，可以稍微冷却后，再补一次热，确保焊点光滑饱满。
   • 等待其完全冷却后再进行下一步操作。
4. 检查焊盘：

   在取下旧连接器后,仔细检查焊盘是否有损坏、脱落或短路的情况，如果焊盘损坏，维修难度会大大增加，需要专业的植球和飞线技术。

iPhone 5s 的电池接口是一个关键的6脚位连接器，理解其位置、定义和正确的操作方法对于任何形式的维修都至关重要。安全、耐心和精细的操作是成功维修主板的关键。 如果您没有相关的维修经验，强烈建议将设备交给专业的维修人员处理，以免造成更大的损失。
