万能板与T59B为何均无开机电压？

这是一个非常典型的DIY项目中遇到的问题,原因通常不复杂，但排查需要一定的逻辑，T59B模块本身功能强大，但对供电和启动信号的要求也比较明确。

下面我将从最可能的原因到其他可能的原因，为您提供一个详细的排查步骤和解决方案。

核心概念：T59B的开机逻辑

在开始排查前,我们必须理解T59B是如何被“开机”的，它不是像普通单片机那样上电就运行，而是需要一个特定的“使能”信号。

1. 供电：模块需要稳定的3.3V或5V电源（具体看模块版本，但通常T59B是3.3V逻辑，但可以接受5V信号）。
2. 使能信号：这是关键，模块的 EN (Enable) 引脚需要一个高电平（通常是模块VCC电压）来启动，这个信号通常来自主控MCU（如ESP32、Arduino等）的一个GPIO引脚。
3. 工作模式：T59B还通过 PIO0 和 RESET 引脚来区分是正常启动还是进入下载/烧录模式。

“没有开机电压”的真正含义：

• 情况A：T59B模块本身的VCC引脚上没有电压（比如3.3V或5V）。
• 情况B：T59B模块有供电，但主控MCU没有给它发送正确的EN高电平信号，导致模块处于“休眠”或“未激活”状态，此时用万用表测量VCC引脚有电压，但模块不工作，没有串口输出，也容易误判为“没电”。

我们的排查将围绕这两种情况展开。

排查步骤：从简到繁，逻辑清晰

请按照以下顺序逐一检查,90%的问题都能在前三步找到。

第一步：检查主电源（万能板的供电）

这是最基础也是最常见的问题,万能板没有固定的电源轨，完全靠你自己的布线。

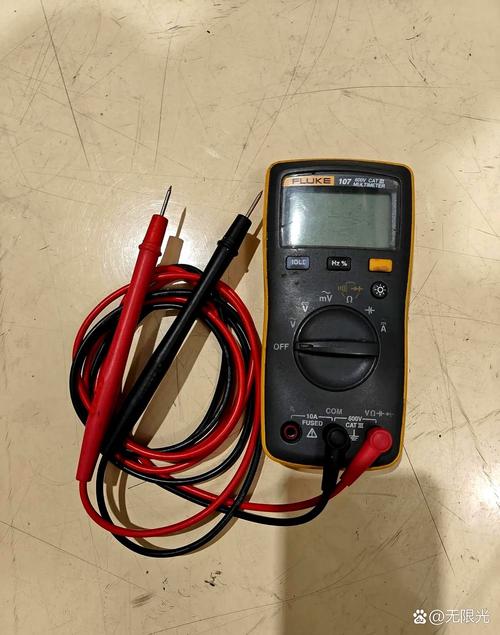

1. 测量VCC总线的电压：
   • 将万用表调到直流电压档（20V档）。
   • 将黑表笔（COM）可靠地接在万能板的GND（地）上。
   • 将红表笔接在你为T59B模块供电的VCC总线上（比如你接的5V或3.3V排线）。
   • 读数是多少？
     • 如果为0V或远低于预期值：说明你的主电源没接好，或者电源适配器/USB口供电不足，检查电源线、保险丝（如果有）、开关等，这是情况A。
     • 如果电压正常（如5V或3.3V）：很好，主电源没问题，进入下一步。

第二步：检查T59B模块的供电引脚

即使万能板总线上有电,也可能因为焊接或走线问题导致模块本身没电。

1. 直接测量模块引脚：
   • 万用表黑表笔仍然接在万能板的GND上。
   • 将红表笔精准地点在T59B模块的 VCC 引脚焊盘上。
   • 读数是多少？
     • 如果VCC引脚上没有电压：说明从万能板VCC总线到模块VCC引脚之间的连接断开了，检查焊接点是否虚焊、假焊，连接线是否断了，这是情况A。
     • 如果VCC引脚电压正常：模块已经通电，进入第三步，这是最关键的一步。

第三步：检查使能信号（EN引脚）—— 这是“情况B”的根源

这是T59B不工作的最常见原因，尤其是在万能板上，新手很容易忽略这个信号。

1. 理解EN引脚：T59B的 EN 引脚需要一个高电平来激活，这个高电平通常由主控MCU（如ESP32）的一个GPIO引脚提供。
2. 测量EN引脚电压：
   • 万用表黑表笔接GND。
   • 红表笔精准地点在T59B模块的 EN 引脚焊盘上。
   • 读数是多少？
     • 如果EN引脚电压为0V或低电平（接近0V）：这就是问题所在！ 模块有电，但没有被“唤醒”，所以处于非工作状态，你需要确保主控MCU在启动后，将连接到T59B EN引脚的那个GPIO设置为输出模式，并输出高电平。
     • 如果EN引脚电压是高电平（接近VCC电压）：那么EN信号是正确的，如果模块还是不工作，问题可能出在其他地方。

第四步：检查主控MCU和连接

如果前三步都正常,那么问题可能出在主控MCU或它们之间的连接上。

1. 检查MCU供电：确保你的主控MCU（如ESP32）本身工作正常，已经成功启动，你可以通过观察其状态灯（如ESP32的内置LED）或尝试上传一个简单的Blink程序来验证。
2. 检查EN信号连接：
   • 确认你连接到T59B EN 引脚的那根线，另一端确实连接到了MCU的一个GPIO引脚，而不是随便一个IO口。
   • 检查这根线是否连接牢固,没有接触不良。
3. 检查MCU程序：
   • 这是最容易被忽略的软件问题！ 检查你的MCU程序（Arduino代码、MicroPython脚本等）。
   • 在程序的开头（setup()函数中），你必须初始化那个作为EN信号的GPIO，并将其设置为高电平。
   • 示例 (Arduino for ESP32):

     void setup() {
       // 假设你将ESP32的GPIO2连接到了T59B的EN引脚
       pinMode(2, OUTPUT);     // 设置GPIO2为输出模式
       digitalWrite(2, HIGH);  // 拉高电平，启动T59B
       // ... 你的其他初始化代码 ...
     }

   • 如果忘记这一步,或者写错了（比如写成了LOW），EN信号就不会正确，T59B就不会启动。

第五步：检查其他关键引脚

如果以上都正常,但模块依然“死寂”，可以检查一下其他引脚。

1. 检查GND（地）连接：

   • 万用表红表笔接T59B的 VCC，黑表笔接T59B的 GND，电压差是否正常？
   • 万用表红表笔接MCU的 VCC，黑表笔接T59B的 GND，电压差是否正常？
   • 确保T59B和主控MCU的GND是共地的！ 这是所有信号能够正确传输的基础，如果地没接好，所有电压测量都会失准，信号也无法传递，这是致命的错误。

2. 检查RESET和PIO0引脚：

   • 正常工作时,RESET 和 PIO0 引脚通常可以悬空（不接），或者通过一个小的上拉/下拉电阻接到VCC或GND。
   • 如果这两个引脚意外被拉低,可能会导致模块无法正常启动或进入下载模式，确保它们没有被你的电路意外短接到GND。
