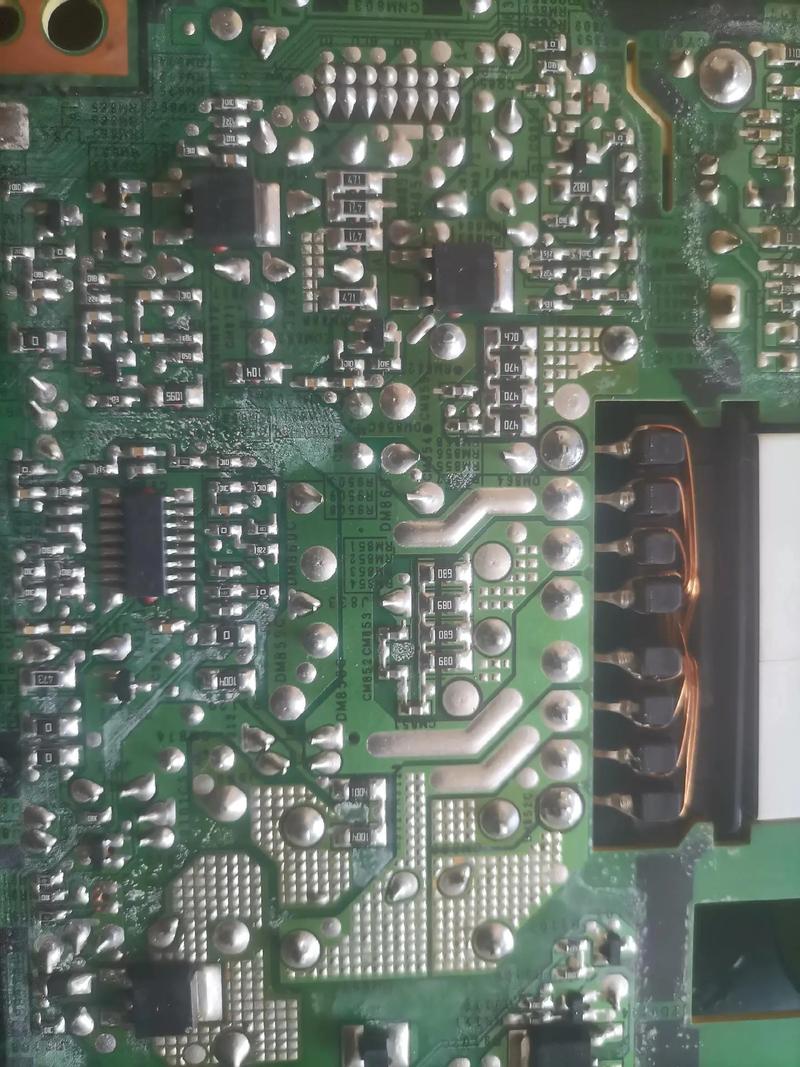

创维32fl6u1电源板故障

创维 32FL6U1 是一款比较经典的入门级智能电视，其电源板型号通常是 JSK3200-01 或类似的型号，这款电源板设计相对成熟，但也存在一些典型的故障点。

电源板工作原理简介（有助于理解故障）

要维修,先懂原理，这块电源板主要功能是将 220V 交流市电转换成电视主板和屏幕所需的各种直流电压，通常包括：

1. +12V (PWR-12V)：功率最大的输出，为主板上的 CPU、信号处理芯片、屏幕背光驱动板（高压板）等供电，是电源板的核心输出。
2. +24V (PWR-24V)：部分型号或屏幕尺寸的电视会用到 24V，通常也是给背光驱动板供电，在 32FL6U1 上，可能是 12V，但需确认。
3. +5V (PWR-5V_STB)：待机电压，只要电视插上电，这个电压就应该存在，它为主板的待机电路（CPU 的待机部分）和红外接收模块等供电，是电视能否开机的前提。
4. +3.3V / +1.8V：通常由主板上的降压芯片从 +5V 或 +12V 转换而来，为 CPU 等核心芯片供电。

开机过程：当按下遥控器或电视上的电源键时，主板上的待机电路收到信号，控制电源板上的“PS-ON”（电源开启）或“STB-ON”（待机开启）脚位，电源板检测到这个高/低电平信号后，启动主开关电路，输出大功率的 +12V 等电压，整机开始工作。

常见故障现象及原因分析

故障现象 1：完全不通电，指示灯不亮

这是最常见的电源板故障,表现为插上电源，电视没有任何反应，屏幕和指示灯全黑。

可能的原因及排查步骤：

1. 外部问题（先排除）：

   • 电源插座没电：用手机充电器或小台灯测试插座是否正常。
   • 电源线损坏：检查电源线是否有破损、插头是否松动。

2. 电源板初级（高压侧）问题：

   • 保险丝熔断：这是最首要的检查点，保险丝通常位于电源板的输入端，是一个玻璃管或绿色的小方块。
     • 保险丝熔断发黑：说明后级（初级开关电路、整流桥、PFC 电路等）存在严重短路，常见故障点有：
       • 整流桥击穿短路：用万用表二极管档测量四个引脚，是否击穿。
       • 主开关管（MOSFET）击穿短路：这是高发故障点，通常是型号为 K2645 或 K2845 等的大功率 MOSFET，测量 D 极和 S 极之间是否击穿。
       • PFC 电路 MOSFET 或相关元器件短路：PFC 电路的开关管也容易击穿。
       • 市电输入抗干扰电容（X电容）或共模电感短路：相对少见，但需检查。
     • 保险丝熔断但透明不发黑：可能是瞬间电流过大导致，可以更换同规格保险丝后通电测试（注意：务必在假负载下测试！）。
     • 保险丝完好：说明初级回路没有严重短路，问题可能出在：
       • 市电输入回路开路：检查电源线插头内部是否开路，或保险座是否接触不良。
       • PFC 电路未工作：导致初级电压建立不起来，需要测量 PFC 控制芯片（如 NCP1397 或类似型号）的供电和驱动输出是否正常。
       • 主开关电路未启振：检查主开关控制芯片（如 OB2268P 或类似型号）的供电、反馈脚电压是否正常。

故障现象 2：指示灯亮，但无法开机（黑屏）

表现为按下电源键后,电源指示灯亮（通常是红色或蓝色），但屏幕不亮，没有图像和声音。

可能的原因及排查步骤：

1. 待机 5V 正常，但主电压无输出：

   • PS-ON 信号问题：测量电源板上的 PS-ON 引脚，正常开机时，主板会送来一个高电平（如 3.3V 或 5V）或低电平（取决于设计）信号，如果这个信号没有，说明主板待机电路或开机按键有问题，需要排查主板。
   • 电源板主开关电路故障：主板已经发出了开机信号，但电源板没有响应。
     • 检查主开关控制芯片（如 OB2268P）的工作条件（供电、反馈）。
     • 检查主开关管（MOSFET）是否开路或损坏。
     • 检查 +12V 整流输出端的肖特基二极管（如 SB360 或类似型号）是否开路或损坏。
     • 检查 +12V 滤波电容是否鼓包、失容。

2. +12V 电压偏低或为 0：

   • 如果测量到 +12V 电压只有几伏或者 0V，说明电源带不动负载或电源自身故障。
   • 负载过重：断开电源板与主板的连接，在 +12V 输出端接一个 假负载（如汽车灯泡或 12V/10W 以上的电阻），然后通电测量电压，如果电压恢复正常，说明是主板或屏幕背光驱动板有短路，导致电源保护，如果电压依然很低，则问题在电源板本身。

3. 电源板保护电路启动：

   过压、过流、过热保护电路启动，也会导致无电压输出，需要仔细测量关键点的电压，判断是哪个保护被触发。

故障现象 3：开机后“三无”（无图、无光、无声），但指示灯亮一下就灭

这通常是电源板启动一下后,因为检测到故障而进入保护状态。

可能的原因及排查步骤：

1. +12V 输出端短路：这是最常见的原因，可能是主板上的某个芯片（如 CPU、电源管理芯片）短路，或者屏幕背光驱动板短路。

   • 排查方法：断开电源板与主板的连接，用万用表电阻档测量 +12V 输出端对地（GND）的电阻，如果阻值很小（接近 0Ω），则说明后端有短路，需要分别断开主板和屏幕排线，判断是哪一部分短路。

2. 电源板自身故障导致保护：

   • 主开关管性能不良：软击穿，导致工作电流过大，触发过流保护。
   • 反馈电路问题：如光耦（如 PC817）或相关稳压取样电阻（如 7K/1206 贴片电阻）开路或变值，导致输出电压失控，触发过压保护。
   • PFC 电路故障：导致初级电压不稳定，影响主电源工作。

维修工具与安全注意事项

1. 必备工具：

   • 万用表（数字表，必备）
   • 示波器（专业维修，非必需但很有用）
   • 电烙铁、焊台
   • 吸锡器、助焊剂
   • 镊子、螺丝刀
   • 假负载（12V汽车灯泡或水泥电阻）

2. 安全第一：

   • 220V 交流电非常危险！ 在未断电的情况下，绝对不要用手触摸电路板上的任何元器件，特别是初级部分。
   • 拆机前,务必拔掉电源线。
   • 维修初级电路时,最好使用隔离变压器。
   • 更换元器件时,务必断电。

维修步骤与思路总结

1. 观察与询问：询问用户故障发生的过程（是否雷雨、是否之前有异响），观察电源板外观，看是否有明显的烧黑、鼓包、元器件炸裂的痕迹。

2. 测保险丝：这是第一步。

   • 保险丝烧了：不要马上换新的，先测整流桥、主开关管、PFC管是否击穿，更换所有击穿的元器件后，再换保险丝。
   • 保险丝没烧：测是否有 220V 交流电压输入，有电则说明问题在初级电路；没电则检查电源线和插座。

3. 测待机 5V：如果保险丝完好，通电（或用可调电源）测 +5V_STB 电压。

   • 5V 没有：问题在待机电路，检查市电输入、整流滤波、变压器初级绕组、待机控制芯片（如 VIPer12A/22A）及其外围电路。
   • 5V 正常：说明电源板的待机部分工作正常，问题可能出在主电源电路或主板。

4. 模拟开机信号：5V 正常，但无法开机，可以手动短接电源板上的 PS-ON 引脚和地线（或接 5V，取决于设计），强行让电源板开机。

   • 短接后,如果能听到“滋”的一声，+12V 电压正常输出，说明电源板是好的，问题在主板（未发出开机信号）。
   • 短接后,+12V 依然没有输出，说明电源板的主电源电路有故障。

5. 假负载测试：如果怀疑是负载问题，断开主板，接上假负载，测试电源板空载电压是否正常，这是判断电源板好坏和负载是否短路的关键步骤。

6. 元件级维修：根据以上步骤，缩小故障范围，对怀疑的元器件进行测量和更换，常见的易损件包括：

   • 保险丝
   • 整流桥
   • 主开关管 (MOSFET)
   • PFC 开关管
   • 肖特基二极管
   • 滤波电容（看是否鼓包）
   • 光耦 (PC817)
   • 稳压取样电阻（通常是 4.7K 或 2.2K 的贴片电阻）

代换与购买建议

如果自己维修没有把握,或者电源板损坏严重（如多个大功率元器件烧毁），可以考虑直接更换整个电源板。

• 型号确认：确认你电视的电源板型号是 JSK3200-01 或印在板子上的其他型号。
• 购买渠道：
  • 在淘宝、京东等电商平台搜索“创维 32FL6U1 电源板”或“JSK3200-01 电源板”。
  • 购买时注意选择信誉好的店铺,并确认型号匹配。
  • 价格通常在 80-150 元人民币之间。

对于创维 32FL6U1 的电源板故障，大部分问题集中在保险丝烧毁、主开关管/整流桥击穿、+12V 输出端短路以及待机 5V 异常，遵循“先外后内、先简单后复杂、先测保险再测电压”的原则，可以高效地定位和解决问题，对于没有电子基础的普通用户，最稳妥的方法是直接更换电源板。
