创维32L08RT电源板故障分析及维修指南

电源板简介与常见故障现象

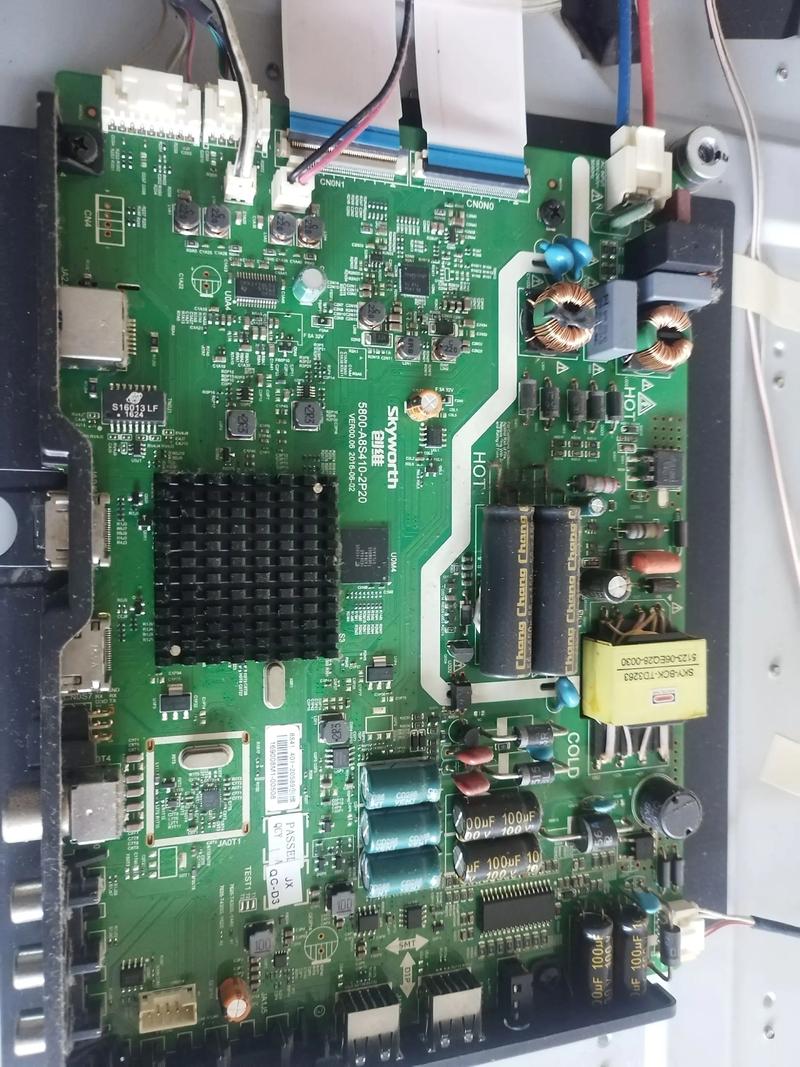

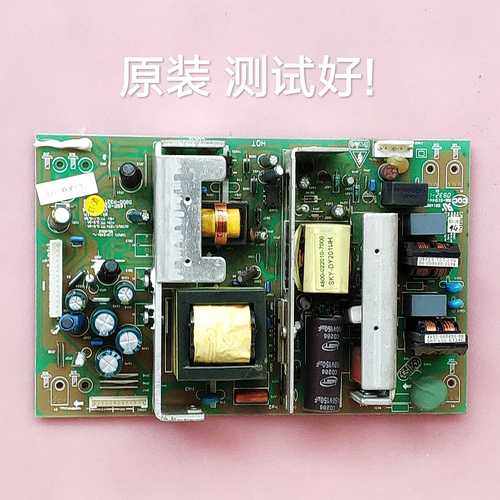

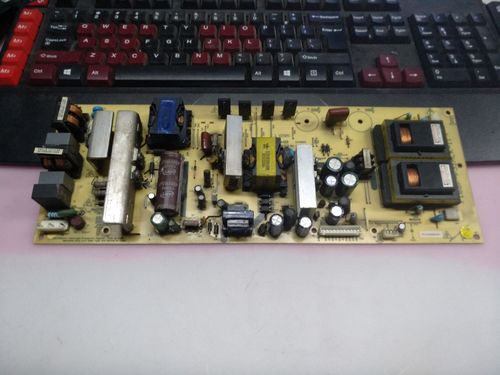

创维32L08RT电视通常使用的是 AOC / DPTV-ME-EUS / L08RT 或类似型号的电源板，这块电源板是电视的“心脏”,负责将220V交流电转换为电视机各个部分所需的各种直流电压。

常见的故障现象包括：

1. 完全不开机（三无）： 指示灯不亮，电视无任何反应,遥控和按键均无效。
2. 指示灯亮但不开机： 电视电源指示灯亮（通常是红色或白色），但按遥控器或面板按键后，屏幕不亮，无背光,无图像。
3. 屡烧保险管： 更换新的保险管后，一通电或一开机,保险管立即熔断。
4. 输出电压异常： 部分电压输出正常，但某一路（如12V或24V）无输出或电压过低/过高，导致电视工作不正常（如声音正常但无图像、无背光等）。

安全第一！维修前必读

电源板内部存在高压，即使断电后，大滤波电容中仍储存有致命的电荷。非专业人员强烈建议不要自行维修！

如果您具备一定的电子维修知识,请务必遵守以下安全准则：

1. 完全断电： 在维修前，务必拔下电视电源线，并等待至少10-15分钟,让高压电容自然放电。
2. 强制放电： 为确保安全，最好使用一个带绝缘手柄的大功率电阻（如1kΩ, 5W）或螺丝刀的金属部分，短接电源板上大滤波电容（通常是400V耐压的两个圆柱形电容）的正负两极,进行放电。
3. 使用隔离变压器： 最佳实践是使用隔离变压器进行维修，它能将市电与维修电路隔离,防止触电。
4. 做好标记： 拆卸元件前，对连接线、元件位置进行拍照或标记,避免装错。

故障排查与维修步骤

建议按照从易到难、从外到内的顺序进行排查。

第一步：外观检查与简单测量

1. 检查保险管（F1）：
   • 目的： 判断是否存在严重短路故障。
   • 方法： 拔下电源板，找到电源输入端的保险管（通常在AC输入插座附近）。
   • 结果分析：
     • 保险管发黑或熔断： 说明电源板初级（高压侧）存在严重短路，需要重点检查以下元件：
       • 整流桥（BR1）： 是否有击穿短路。
       • PFC（功率因数校正）电路的开关管（如Q801）： 这是最容易击穿的元件之一,检查其三个引脚之间是否短路。
       • 主开关变压器（T801）及其初级绕组： 是否有短路。
       • 浪涌抑制电路： 压敏电阻（通常标有“NR”或“MOV”）是否击穿。
     • 保险管完好： 说明初级电路没有硬性短路，故障可能在次级（低压侧）或电路开路,可以进入下一步。

第二步：通电测关键电压（需非常小心！）

如果保险管完好，可以尝试通电测试，但务必在电源板输出端接上假负载，以防空载电压过高损坏其他电路或再次损坏电源板，假负载可以用大功率水泥电阻（12V输出用10Ω/20W电阻，24V输出用5Ω/30W电阻）。

1. 测量待机电压（+5V_STB）：

   • 目的： 检查电源板的待机电路是否正常工作。
   • 方法： 通电后，用万用表直流电压档测量输出端的+5V_STB（或标记为VCC、STB的端子）。
   • 结果分析：
     • +5V_STB正常（约5V）： 说明待机电路工作正常，故障可能在主电压产生电路或PFC电路，可以尝试短接PS-ON（或标记为ON/OFF、POWER-ON的端子）到地，让电源板从待机状态切换到开机状态，然后测量其他主电压输出（如+12V、+24V）。
     • +5V_STB无输出或过低： 故障在待机电路，待机电路通常是一个小型的开关电源，需要检查其供电、开关管（如Q901）、光耦（如IC901）、稳压IC（如IC902）等元件。

2. 测量PFC输出电压（+380V）：

   • 目的： 检查PFC电路是否工作。
   • 方法： 在开机状态下（PS-ON已短接），测量大滤波电容（通常是400V/100μF左右）两端的电压。
   • 结果分析：
     • 电压约为220V： 说明PFC电路未工作，需要检查PFC控制芯片（如IC801，型号可能是NCP1397、NCP1607等）、PFC开关管（Q801）、升电感（L801）、PFC二极管（D801）等。
     • 电压约为380V： PFC电路工作正常,故障可能在主电源变换电路。

3. 测量主电压输出（+12V, +24V等）：


   （图片来源网络，侵删）
   • 目的： 检查主电源变换电路。
   • 方法： 在开机状态下,测量对应的主电压输出端子。
   • 结果分析：
     • 电压无输出或过低： 故障在主电源变换电路，需要检查主开关管（如Q802）、主电源控制芯片（如IC802，常用型号为LD7552BS、NCP1397等）、光耦（IC802）、稳压取样电阻网络等。

第三步：元件级维修

通过以上测量，可以大致定位故障区域,然后进行针对性的元件检查。

1. 检查易损件：

   • 电解电容： 检查所有电解电容，尤其是PFC和主电源输出端的电容，看是否有鼓包、漏液、顶部开裂的现象，这是最常见的故障点之一,更换时注意耐压和容量值。
   • 电阻： 检查初级电路的采样电阻、限流电阻（通常在开关管源极附近，阻值很小，如0.1Ω~0.22Ω）是否烧断或阻值变大。
   • 二极管/三极管： 用万用表的二极管档测量整流桥、PFC二极管、主开关管、续流二极管等是否击穿短路，测量三极管时，检查其be、bc、ce结是否正常。
   • 光耦： 检查光耦（如IC801, IC901）是否损坏,可以测量其内部发光二极管和光敏三极管的特性。

2. 检查集成电路（IC）：

   • 电源管理芯片： 如PFC芯片（IC801）、主电源芯片（IC802）、待机芯片（IC902），如果外围元件都正常，芯片可能损坏，测量其关键引脚的电压是否与 datasheet 上的典型值相符。
   • 注意： 更换IC前务必确认其供电、外围元件都正常,否则换新后可能会再次损坏。

总结与建议

给您的最终建议：

1. 如果没有任何经验： 最稳妥的办法是购买一块同型号的电源板进行更换，在网上搜索“创维 32L08RT 电源板”或“AOC DPTV-ME-EUS 电源板”，通常可以找到，这是最快、最安全、成本也相对较低的解决方案。
2. 如果有一定动手能力： 可以按照上述步骤进行排查，从检查保险管和外观开始，这是最简单的一步，如果发现保险管熔断，说明故障比较严重，建议直接更换电源板,因为维修成本和难度较高。
3. 如果维修经验丰富： 可以深入到元件级维修，请务必注意安全，并准备好图纸（如果找不到图纸，可以尝试在网上搜索电源板型号+“图纸”或“schematic”）。

希望这份详细的指南能对您有所帮助！祝您维修顺利！
