创维55E82RD电源板故障怎么修？

常见故障现象

当创维55E82RD的电源板出现故障时,通常表现为以下几种情况：

1. 完全无反应（“死机”状态）

   • 现象：电视指示灯不亮，遥控器按了没反应，通电后电视没有任何声音和画面。
   • 原因：这通常是电源板最严重或最基础的故障，导致整机无法供电。

2. 指示灯闪烁，无法开机

   • 现象：电视电源指示灯（通常是红色或白色）会闪烁一下，然后熄灭，或者一直闪烁，但无法进入正常工作状态。
   • 原因：这通常是电源板的保护电路被触发，或者负载（如主板、背光板）存在严重短路，导致电源板无法正常启动。

3. 有声音，但黑屏

   • 现象：开机后能听到电视发出的声音（如开机音乐、按键提示音），但屏幕一直是黑的，背光不亮。
   • 原因：这通常是电源板中负责点亮背光的24V电压输出异常（无输出或电压过低），或者背光驱动电路本身故障。

4. 屏幕闪烁或出现“拉丝”


   （图片来源网络，侵删）
   • 现象：电视画面正常，但会出现不定期的闪烁、抖动，或者屏幕上出现水平或垂直的干扰条纹（俗称“拉丝”）。
   • 原因：这可能是电源板输出的电压不稳定，滤波不良，或者对主板、背光板的供电干扰过大。

主要故障点及排查思路

电源板故障主要集中在几个核心部分。以下操作涉及高压电，非专业维修人员请勿尝试，以免发生触电危险或损坏设备！

保险丝熔断

• 现象：如果保险丝烧毁，通常意味着电源板存在严重的短路故障。
• 可能原因：
  • 主滤波电容：因老化、过压或质量问题被击穿，导致瞬间大电流。
  • 桥式整流堆：被击穿短路。
  • PFC（功率因数校正）电路中的开关管（如MOSFET）：被击穿短路。
  • 市电输入抗干扰电路：压敏电阻或电容短路。
• 排查思路：
  1. 断开电源板与主板的连接,让电源板处于“空载”状态。
  2. 换上同规格的保险丝（切勿直接更换更大安培的保险丝！）。
  3. 通电瞬间观察,如果保险丝再次熔断，则说明电源板内部存在短路，此时需要使用万用表的二极管档或电阻档，对上述可疑元件进行逐一测量，找出短路的元件并更换。

PFC（功率因数校正）电路故障

• 现象：PFC电路是电源板的核心，负责将市电整流成稳定的直流电，PFC故障会导致后续电路无法正常工作，通常表现为无电压输出或电压异常。
• 可能原因：
  • PFC开关管（MOSFET）：过热或电压冲击而损坏。
  • PFC驱动芯片：损坏或无驱动信号。
  • PFC电感：开路或性能不良。
  • PFC相关的二极管、电容：损坏。
• 排查思路：
  1. 测量PFC电路的输出电压（通常在+380V左右），如果此电压为0或很低，则PFC电路未工作。
  2. 检查PFC开关管是否击穿（用万用表测D-S极是否短路）。
  3. 检查PFC驱动芯片是否有输出信号（需要示波器，难度较高）。

副电源（+5V_STB待机电压）故障

• 现象：待机电压是整个电视的“大脑”供电，5V_STB无输出，电视将完全无法启动，指示灯不亮。
• 可能原因：
  • 副电源开关管：损坏。
  • 副电源变压器：开路或短路。
  • 副电源稳压芯片（如TL431）或光耦：损坏，导致电压失控或保护。
• 排查思路：
  1. 测量副电源输出端是否有+5V电压。
  2. 如果没有,检查副电源的供电输入（通常是PFC输出的+380V或+300V）是否正常。
  3. 检查副电源的开关管是否完好。

主电源（各路负载电压）故障

• 现象：根据损坏的输出组不同，表现也不同。
  • +24V电压异常：导致有声音无图像（黑屏）。
  • +12V电压异常：可能导致主板工作不正常，如不开机、花屏等。
  • +5V电压异常：可能导致主板逻辑混乱。
• 可能原因：
  • 对应电压的开关管或整流二极管：损坏。
  • 对应电压的滤波电容：鼓包、漏液或失效。
  • 电压反馈电路：由稳压芯片（如TL431）和光耦组成，如果它们损坏，会导致输出电压失控或保护。
  • 负载短路：如果主板或背光板短路，会导致电源板保护性关机，无电压输出。
• 排查思路：
  1. 区分是电源板问题还是负载问题：这是关键。断开电源板与主板和背光板的连接，给电源板单独通电（此时称为“假负载”测试）。
  2. 测量各路输出电压是否正常（+24V, +12V, +5V等）。
  3. 如果断开负载后电压恢复正常，说明是主板或背光板存在短路故障，导致电源板保护，此时需要去排查主板或背光板。
  4. 如果断开负载后电压仍然异常或无输出，则说明故障在电源板本身，需要检查主电源的开关管、整流管、滤波电容和反馈电路。

维修建议

1. 安全第一：电源板有高压，即使断电后，大容量的滤波电容中仍储存有大量电荷，操作前务必对电容进行放电处理。
2. 寻求专业帮助：对于普通用户，最安全、最可靠的方法是联系创维官方售后或寻找有经验的电视维修师傅，他们有专业的工具、图纸和丰富的经验，能快速定位问题。
3. 更换电源板：
   • 如果确认是电源板损坏,且维修成本较高（特别是PFC开关管、驱动芯片等关键元件损坏），直接更换一块全新的同型号电源板是性价比最高的选择。

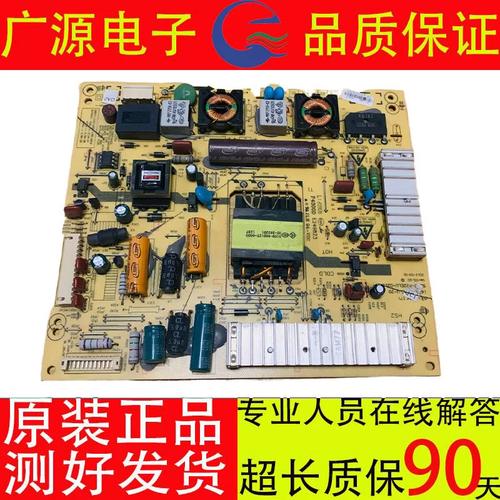

   • 在淘宝、京东等电商平台可以搜索“创维 55E82RD 电源板”或根据板上的型号（如518A-PW08-01）进行购买，价格通常在100-200元人民币之间。
4. 自行维修的风险：如果你有一定的电子维修基础，可以尝试自己维修，但需要准备好万用表、电烙铁、吸锡器等工具，并仔细观察元件外观（如电容是否鼓包、电阻是否烧黑），然后逐步排查，新手容易误判故障点，导致越修越坏。

对于创维55E82RD的电源板故障,最典型的表现是完全无反应或有声音无图像（黑屏）。

• 完全无反应：重点检查保险丝、PFC电路和副电源。
• 有声音无图像：重点检查+24V输出电压是否正常，以及对应的负载（背光板）是否短路。

强烈建议非专业人士不要自行拆机维修，优先考虑更换电源板或寻求专业维修服务。
