创维39E500E电源板故障怎么修？

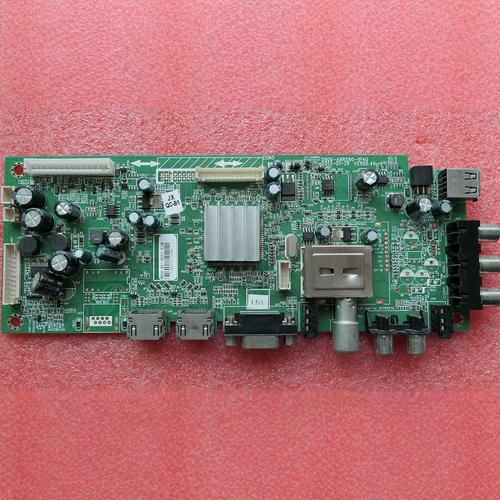

电源板简介与工作原理

这块电源板是一个“开关电源”，主要功能是将220V交流电转换成电视机主板和屏幕驱动板所需的各种直流电压,它通常包含以下几个关键部分：

1. PFC（功率因数校正）电路：将整流后的不稳定直流电，升压并稳定到约380V的直流电,这个电压是后续所有电路的能量来源。
2. 主电源（+24V）：负责为电视的“主板”和“背光驱动板”（部分设计）供电，是电视的“心脏”。
3. 副电源（+5V）：即使在待机状态下也工作，为CPU和待机电路供电,用于接收遥控器信号和开机指令。
4. 背光电源（+12V 或 +24V，视设计而定）：为LED背光灯条提供恒流驱动电压，在39E500E上，通常是+24V,但需要根据具体板子确认。

常见故障现象及原因分析

根据创维39E500E的电源板特点,最常见的故障有以下几种：

故障现象1：完全不开机，指示灯不亮

这是最典型的电源板故障。

• 可能原因：
  1. 保险丝熔断：这是最常见的原因，通常是由于PFC电路、主电源或副电源的高压部分（如MOS管、整流桥）击穿短路导致,保险丝烧断是电源板过流或短路的直接保护反应。
  2. 副电源故障：副电源不工作，导致CPU无法获得+5V待机电压，整机无法启动，常见故障点是副电源的PWM控制器芯片（如LD7552BS）、开关管、变压器、稳压二极管（如4148）等。
  3. 市电输入电路问题：如电源线插头接触不良、压敏电阻被雷击击穿短路等。

故障现象2：指示灯亮，但无法开机（或开机后黑屏）

• 可能原因：
  1. PFC电路不工作：PFC电路没有输出380V高压，导致主电源和背光电源都无法正常启动，常见故障点是PFC驱动芯片（如NCP1394）、PFC开关管、升压电感等。
  2. 主电源故障：PFC电路正常工作（有380V），但主电源没有输出+24V，常见故障点是主电源PWM控制器（如LD7552BS或类似型号）、主电源开关管、光耦、稳压电路等。
  3. 保护电路启动：电源板自身或负载（主板、背光）存在故障，触发了保护机制,导致电源停止输出电压。

故障现象3：开机后，屏幕亮一下又黑，指示灯可能闪烁

这通常是保护电路启动的典型表现。

• 可能原因：
  1. 过压保护：输出电压过高，如+24V或+12V电压异常,触发保护。
  2. 过流/短路保护：某路输出（特别是+24V）的负载存在短路，导致电流过大，触发保护，常见负载是背光驱动板或主板。
  3. 电源板自身故障：电源板上的稳压、反馈电路失效，导致输出电压不稳,触发保护。

检修思路与方法（重要：注意安全！）

⚠️ 安全警告：开关电源板内部存在高压，即使断电后，大滤波电容（PFC电容）中仍储存着约380V的高压电，非常危险！检修前务必对电容进行放电操作，并确保在绝缘良好的环境下进行，不具备电子维修基础的用户强烈建议不要自行拆修。

检修步骤：

1. 初步观察与测量

   • 目测检查：断开电源板与主板的连接，但保留电源输入，观察电源板是否有明显烧焦、鼓包的电容，烧黑的元器件,或断裂的元件。
   • 测量保险丝：用万用表电阻档测量保险丝是否熔断，如果熔断，说明存在严重短路。
     • 保险丝熔断：不要直接更换！必须先找到短路点，用二极管档或电阻档测量PFC开关管（通常是三只引脚的MOS管，D、S极间电阻）、主/副电源开关管的D、S极是否击穿短路，如果MOS管击穿，还需检查其驱动电阻、PWM控制器、稳压回路的光耦和TL431等,否则更换后会再次烧毁。
     • 保险丝完好：说明电源板没有硬性短路,可以尝试通电进行下一步测量。

2. 通电测量关键电压点

   • 准备工作：为了安全测量，可以断开电源板到主板和背光板的连接排线，只保留电源输入，然后在+24V和+12V（如果有）的输出端接上假负载（用一个汽车灯泡或大功率水泥电阻），防止空载电压过高损坏电路，对于副电源,可以不接负载。
   • 测量PFC电压：通电后，测量PFC大电容（通常是标有“PFC”或“400V”字样的大电解电容）两端电压，正常应在220V-380V之间缓慢上升并稳定在380V左右，如果一直是220V左右,说明PFC电路未工作。
   • 测量副电源+5V：测量副电源输出的+5V电压是否正常，5V没有，说明待机电路故障,无法开机。
   • 测量主电源+24V：如果PFC电压正常（约380V），但+24V电压为0或异常低,说明主电源电路故障。

3. 分段排查

   • PFC电路不工作：检查PFC部分的供电、驱动芯片（如NCP1394）的供电脚和输出脚波形、开关管是否正常，重点检查启动电阻、驱动电阻和芯片本身。
   • 副电源不工作：检查副电源的启动电阻、PWM控制器（如LD7552BS）的VCC供电、开关管、反馈电路（光耦、4148二极管）。
   • 主电源不工作：检查主电源的PWM控制器（如LD7552BS）的VCC供电是否正常（有些芯片由副电源供电，有些由PFC电压通过电阻降压后供电）、反馈电路、开关管等。

常见易损元件

根据维修经验,这块电源板最容易损坏的元件是：

1. 保险丝F1：作为第一道防线,最容易烧。
2. PFC开关管（如7N60、8N60等型号MOS管）：因承受高压和电流,击穿率最高。
3. 主/副电源开关管：同样容易因过流或过压击穿。
4. PWM控制器芯片：常见的有LD7552BS、LD7550、NCP1394等，因驱动开关管工作,是故障高发区。
5. 光耦（如PC817）：用于稳压反馈,开路或短路会导致电压异常或不工作。
6. 稳压二极管（如4148）：在反馈电路中起钳位作用,易损坏。
7. 电解电容：特别是PFC部分和副电源的滤波电容，因长期工作在高频高压下，可能会鼓包、失容,导致电压不稳。

解决方案

1. 自己维修（适合有经验的用户）

   • 根据上述检修思路,找到故障点。
   • 更换损坏的元件，如保险丝、MOS管、PWM芯片等。
   • 切记：更换MOS管或PWM芯片后，一定要检查其周边的电阻、二极管等是否有连带损坏。
   • 更换所有鼓包或漏液的电解电容。

2. 寻求专业维修

   • 如果不熟悉电子维修，这是最安全、最推荐的选择，可以找当地的电视维修店,他们通常对这类通用电源板有丰富的维修经验。
   • 维修师傅通常收取几十到一百不等的维修费,远低于更换新电源板的费用。

3. 更换整个电源板

   • 如果维修价值不高，或者找不到可靠的维修点,可以考虑更换电源板。
   • 可以在淘宝、京东等电商平台搜索“创维 39E500E 电源板”或根据电源板上的型号（如5800-PWLM5C）进行购买。
   • 购买时注意确认接口和电压输出是否与原板一致。
   • 更换电源板相对简单，只需拆下后盖，拔掉所有连接线和排线，拧下几颗固定螺丝,然后反向操作即可。

对于创维39E500E的电源板故障，最典型的表现是“不开机，指示灯不亮”，根源多为保险丝熔断和MOS管击穿，检修时务必安全第一，从测量保险丝和PFC电压入手，逐步排查，对于普通用户来说，找专业维修或直接更换整个电源板是省时省力的最佳选择。
