德生r9701收音机故障修理

修理任何电子设备,安全永远是第一位的，在开始之前，请务必：

1. 断开电源：拔掉电源适配器，取出电池。
2. 放电：对于大容量的电解电容，用一个大功率电阻（如1kΩ, 5W）的两个引脚分别接触电容的正负极进行放电，防止被残余电击。
3. 准备工具：万用表（必备，最好是带二极管档和电容档的）、电烙铁、焊锡、松香、吸锡器、小螺丝刀、镊子、酒精、棉签等。

下面,我将按照“从简到繁、从外到内”的思路，为您梳理 R-9701 的常见故障及修理方法。

第一步：初步检查与简单排查（“望闻问切”）

在拆机之前,先做一些简单的检查，可以快速定位很多问题。

1. “望” (外观检查)

   • 天线：检查拉杆天线是否全部拉出，连接是否牢固，天线是接收信号的“第一道门”，问题最多。
   • 电池/电源适配器：检查电池电量是否耗尽，如果是用电源适配器，检查插头是否插紧，适配器是否正常工作（可以用万用表测量输出电压）。
   • 开关与旋钮：检查电源开关、音量、调谐、波段开关等是否接触良好，轻轻拨动，看是否有“沙沙”声或接触不良的感觉。
   • 保险丝：找到机内保险丝（通常在电池仓附近或电源输入口附近），观察是否熔断，如果熔断，不要直接换新的，要先找出导致熔断的短路故障！

2. “闻” (嗅觉检查)


   （图片来源网络，侵删）

   开机（如果保险丝完好），仔细闻一下收音机内部是否有焦糊味，如果有，说明有元件因过流过热而损坏，需要重点检查相关电路。

3. “问” (用户询问)

   了解故障发生的过程：是突然完全不响，还是声音越来越小，或者只是某个波段没声音？

4. “切” (简单测量)

   • 电压测量：这是最关键的初步检查。
     • 电池供电：用万用表直流电压档，测量电池仓正负极的电压，正常应为 3V（两节电池），如果电压远低于 3V，说明电池问题或电池触点氧化。
     • 外接电源：测量电源输入口的电压，应为 DC 4.5V。
   • 通路检查：用万用表的“蜂鸣档”或“电阻档”，检查电源开关、波段开关等关键开关是否导通。

第二步：拆机与通电测试

如果初步检查无法解决问题,就需要拆机了。

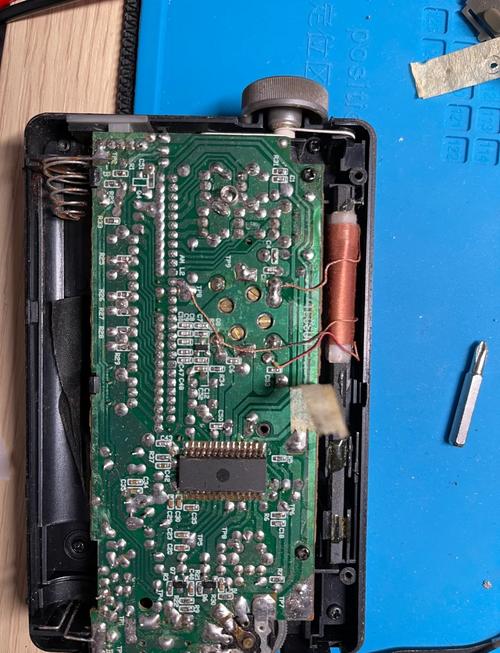

1. 拆机：R-9701 的后盖通常由几颗螺丝固定，拧下后盖即可看到内部电路板，小心断开天线、电池盒等连接线。

2. 关键电压测量：这是修理的核心！

   • 找到核心集成电路 IC101 (TA7642AP)，这是整个收音机的“大脑”，负责检波和放大。
   • 找到 IC102 (LA4440)，这是音频功放芯片，负责推动扬声器发声。
   • 找到稳压集成电路 IC103 (KA78L05)，负责将 4.5V 电压稳定成 5V，供给 IC101 使用。

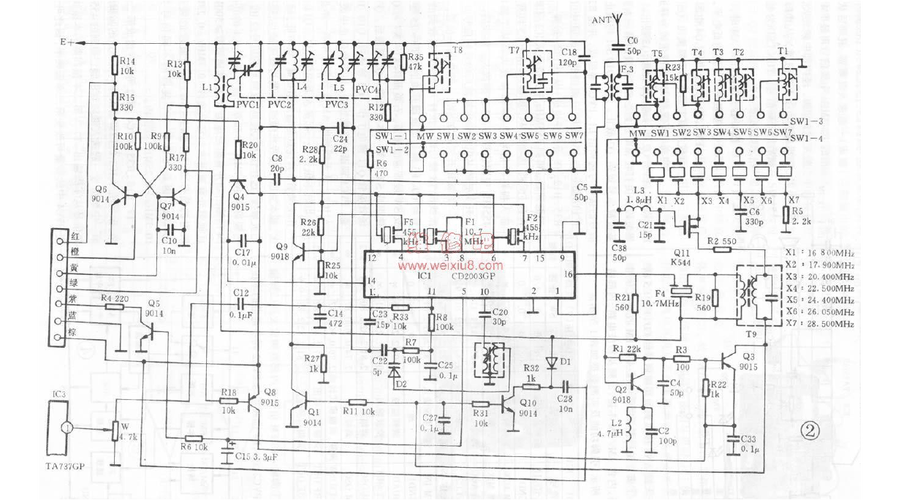

   重点测量点（以电路图为准，以下为典型值）：

   • IC103 输出 (Pin 2)：应为稳定的 +5V 左右，如果此处无电压或电压过低，收音机肯定无声或声音极小，问题可能出在电源输入、IC103 本身或其外围电路。
   • IC101 电源 (Pin 2)：也应为 +5V。
   • IC102 电源 (Pin 6, 10)：应为 +4.5V 左右（直接来自电池或电源输入）。
   • IC102 输出 (Pin 1, 8)：正常工作时，应有约 1/2 电源电压（即 ~2.2V）的静态电压，如果此电压为 0V 或接近 4.5V，说明功放芯片可能损坏或处于保护状态。

   根据电压测量结果，可以大致判断故障区域：

   • IC103 无 5V 输出：检查电源输入、保险丝、IC103 及其外围滤波电容（C107, C108）。
   • IC103 有 5V 输出，但 IC102 无输出：问题在功放部分（IC102 及其外围电路）。
   • IC103 和 IC102 都有正常电压，但无声：问题在检波/放大部分（IC101 及其外围电路，或天线/调谐回路）。

第三步：常见故障分析与修理

故障现象一：完全无声

这是最严重的故障,但通常原因比较集中。

1. 电源问题：

   • 检查保险丝 F101：如果熔断，用万用表电阻档测量其通路，如果断路，千万不要直接换新！ 要顺着电路检查短路点，最常见的是电源滤波电容 C107 (1000μF) 击穿短路，或者 IC103 (KA78L05) 击穿短路，先焊下 C107 测量，再测量 IC103 输入端对地是否短路。
   • 电源开关接触不良：用万用表蜂鸣档测量开关两端，在开关闭合时应导通，有时开关内部氧化，需要用酒精清洗或更换。

2. 功放部分问题：

   • IC102 (LA4440) 损坏：这是高发故障，测量其静态输出电压，如果为 0V 或接近电源电压，且外围元件无明显问题，基本可以判断 IC102 损坏，更换同型号芯片即可。
   • 扬声器损坏：用万用表电阻档测量扬声器两端，应有几欧姆的电阻，如果电阻为无穷大，说明音圈烧断，可以轻轻敲一下扬声器纸盆，同时听表针是否有摆动，来判断。
   • 功放输入耦合电容 C115 (10μF) 开路：这个电容连接检波输出和功放输入，如果它开路，音频信号无法进入功放，导致无声，可以并联一个好电容试试。

故障现象二：声音小、失真

1. 天线或输入回路问题：

   • 拉杆天线接触不良：重新插紧或焊接天线根部。
   • 调谐线圈：磁棒上的线圈 L101、L102 等如果受潮、进水或有灰尘，会导致 Q 值下降，灵敏度降低，可以用无水酒精清洗并烘干。
   • 可变电容：调谐电容内部脏污会导致接触不良，声音时大时小或失真，可以用无水酒精清洗，并轻轻转动几下。

2. 电源电压不足：

   电池电量耗尽,或电源适配器内阻过大，导致电压下降，功放无法正常工作，声音小且失真，测量电池仓或电源输入口的电压。

3. 音频耦合电容失效：

   连接各级电路的耦合电容（如 C103, C104, C105, C115）如果容量减小或漏电，会导致信号衰减或失真，可以用一个好电容并联上去测试。

故障现象三：某个波段无声

通常是波段开关或该波段相关的调谐回路问题。

1. 波段开关接触不良：这是最常见的原因，波段开关长期使用，触点会氧化或磨损，用无水酒精清洗触点，或者用细砂纸打磨触点，通常能解决问题。
2. 本振线圈损坏：每个波段都有自己的本振线圈（如 L103, L104, L105），如果线圈断线，该波段就无法产生本振信号，自然收不到电台，用万用表电阻档测量线圈是否通路。
3. 波段切换电容损坏：与波段开关联动的几个薄膜电容，如果其中一个漏电或击穿，会导致该波段工作异常。

故障现象四：收台少，灵敏度低

1. 天线问题：同上。
2. 输入调谐回路失谐：磁棒线圈的位置偏移了，导致谐振频率改变，可以小心地拨动线圈在磁棒上的位置，或者在磁棒两端增加/减少磁芯，来微调频率覆盖范围。
3. 变频/检波管性能下降：R-9701 使用分立元件进行变频和放大，如三极管 Q101，如果这些三极管的放大倍数（β值）下降，会导致灵敏度降低，可以用万用表三极管档测量其 hFE 值，与正常值对比。
4. IC101 (TA7642AP) 性能下降：虽然相对稳定，但芯片也会老化，如果外围电路都正常，更换一片 TA7642AP 是最直接的解决办法。

总结与建议

修理 R-9701，请遵循以下流程：

1. 先外后内：检查天线、电池、开关等外部部件。
2. 先电源后负载：先确保 5V 和 4.5V 供电正常，再检查后级的功放和检波电路。
3. 先静态后动态：先在不通电时测量电阻、通断，再通电测量关键点的电压和电流。
4. 先简单后复杂：先检查虚焊、脱焊、氧化等简单问题，再考虑更换芯片等复杂操作。

备件建议：如果你打算长期使用或修理，可以备上一些常用件：

• 保险丝：0.5A 或 1A，根据原型号。
• 电解电容：1000μF/10V, 100μF/16V, 10μF/16V 等常用耐压和容量。
• IC芯片：TA7642AP, LA4440, KA78L05。
• 三极管：如 S9014, S9018 等常用小信号三极管。

希望这份详细的指南能帮助你成功修复你的德生 R-9701！祝你修理顺利！
