thp42x50c电源板故障何因？

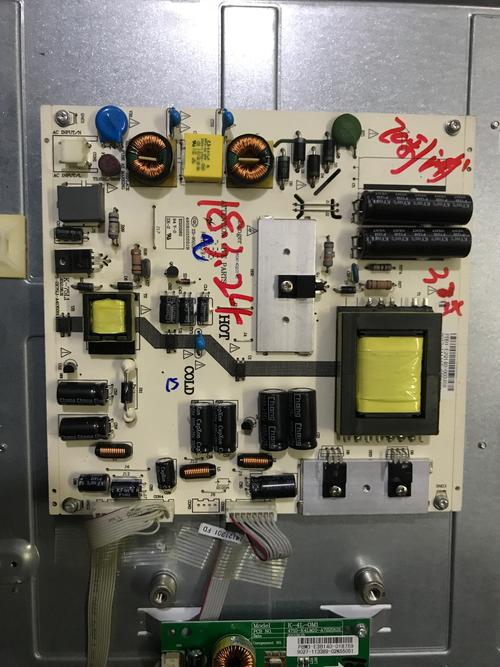

电源板概述（RSAG7.820.3253）

这块电源板采用了三合一设计,即：

1. PFC（功率因数校正）电路
2. 副电源（+5V_STB 待机电源）
3. 主电源（+24V, +VS, +VA 等高压输出）

这种设计的优点是集成度高，缺点是任何一部分出问题，都可能影响整个板子,且维修时需要特别注意隔离。

常见故障现象与对应维修思路

根据维修经验，THP42X50C 电源板的故障通常可以分为以下几大类：

故障现象一：完全无反应，指示灯不亮

这是最常见的故障，通常意味着副电源（待机电源）没有工作。

可能原因及排查步骤：

1. 保险丝熔断

   • 现象：打开电源板，看到保险丝（通常在交流输入端，一个圆柱形的玻璃管）发黑或炸裂。
   • 原因：这表明后级电路存在严重短路，常见短路点有：
     • 主滤波电容：C807、C808 等大容量电解电容击穿短路。
     • PFC电路的MOS管：Q801 击穿短路。
     • 副电源开关管：Q811 击穿短路。
     • 桥式整流器：BR801 击穿短路。
   • 维修方法：
     • 千万不要只换保险丝就通电！必须先找到并更换损坏的元件。
     • 用万用表的二极管档或电阻档在路测量上述可疑元件的阻值，测量时,需将电容放电。
     • 找到损坏元件（如MOS管）后，还需检查其驱动电阻和稳压二极管是否一同损坏,否则换上后可能再次击穿。

2. 保险丝完好，但副电源不工作

   • 现象：保险丝F801完好，但测量副电源输出端无+5V_STB电压。
   • 原因：
     • 副电源电路本身故障：
       • 启动电阻R826、R827开路或阻值变大，这是最常见的故障点之一,这两个电阻为副电源开关管Q811提供微弱的启动电流。
       • 副电源开关管Q811损坏（开路或短路）。
       • 副电源变压器T802初级或次级线圈开路。
       • 副电源的光耦PC801或误差放大器IC802（TL431）损坏,导致电路保护。
     • PFC电路未工作：有些设计中，副电源的启动需要PFC电路提供一个较高的工作电压（约380V），如果PFC电路不工作，副电源也无法启动,需要检查PFC的驱动芯片和MOS管。

维修思路：

• 测量PFC输出端（通常标有PFC或+380V）是否有电压，若无,先查PFC电路。
• 若PFC电压正常，则重点查副电源的启动电路（R826/R827）和开关管Q811。
• 检查副电源的+5V_STB的整流二极管D831是否开路。

故障现象二：指示灯亮，但无法开机

这表明副电源（+5V_STB）正常工作，但主电源未能启动,主电源的启动受主板CPU控制。

可能原因及排查步骤：

1. 待机控制信号异常

   • 现象：测量电源板上来自主板的PS-ON（或称POWER-ON）信号点，在按遥控器或面板开机键时，该点电压没有从高电平（或低电平，取决于设计）跳变。
   • 原因：
     • 主板CPU未发出开机指令。
     • 主板到电源板的排线松动或接触不良。
     • 电源板上接收PS-ON信号的光耦PC802或三极管Q810损坏。
   • 维修方法：
     • 首先检查排线是否插好。
     • 测量PS-ON信号点电压，正常工作时，此电压应有明显变化（例如从5V变为0V，或反之），若无变化,说明问题在主板。
     • 若PS-ON信号正常，但主电源不启动,则检查PC802和Q810。

2. 主电源电路自身故障

   • 现象：PS-ON信号正常，但测量主电源的+24V、+VS、+VA等输出端均为0V。
   • 原因：
     • 主电源PFC电路故障：主电源的大功率工作依赖于PFC电路输出的约380V电压，如果PFC电路不工作，主电源自然无法启动，常见故障点有：PFC驱动芯片（如NCP1397或类似型号）、PFC开关管Q801、升压二极管D807、储能电感L801等。
     • 主电源开关电路故障：
       • 主电源开关管Q802、Q803（通常是半桥或全桥拓扑）损坏。
       • 主电源驱动芯片IC801（如FSQ510或类似型号）损坏。
       • 主电源变压器T801损坏。
       • 过压保护或过流保护电路误动作，这通常是由于稳压环路（如光耦PC801、IC802）或采样电阻异常引起的。
     • 保护电路启动：电源板上的保护电路（如过压、过流、短路保护）被触发，导致主电源启动后立即关闭，此时可能能听到“吱”的一声,然后电压又降为零。

维修思路：

• 测量PFC输出电压是否正常（约380V），若不正常,先修PFC电路。
• PFC电压正常，但主电源无输出，则重点检查主电源的驱动芯片IC801和开关管Q802/Q803。
• 检查主电源的+24V输出端的整流二极管和滤波电容是否正常。
• 如果怀疑保护电路，可以尝试断开保护电路的输出（例如断开控制驱动芯片保护的某个引脚或光耦），然后瞬间通电测试（此操作有风险，需谨慎！），看主电源是否能正常输出,从而定位是保护电路问题还是电源本身问题。

故障现象三：屏幕有图像，但出现干扰、闪动或“拉丝”

这通常是电源的滤波不良或稳定性差导致的。

可能原因及排查步骤：

1. 滤波电容失效

   • 现象：图像上有横纹、滚动干扰或闪动。
   • 原因：电源板上的大容量电解电容（特别是PFC电路后的主滤波电容和主电源的+24V等输出端的滤波电容）因高温或老化，ESR（等效串联电阻）变大或容量下降。
   • 维修方法：
     • 外观检查：观察电容顶部是否鼓包、漏液。
     • 代换法：这是最有效的方法，将怀疑的电容（如C807, C808, C820, C821等）拆下，用同规格或容量稍大、耐压相同的新电容换上，即使外观完好，只要性能下降，也需要更换，这是“通病”，建议将所有大容量电解电容全部更换,一劳永逸。

2. 稳压环路问题

   • 现象：图像亮度变化时，图像尺寸或亮度随之变化，或伴有轻微的“滋滋”声。
   • 原因：稳压环路中的光耦、误差放大器（TL431）或取样电阻性能不良,导致输出电压不稳定。
   • 维修方法：检查并更换光耦PC801、IC802（TL431）及其周边的电阻。

维修总结与建议

1. 安全第一：电源板有高压，维修时务必断电，并在主滤波电容两端并联大功率电阻进行放电,不要在未隔离的情况下通电测试。
2. 先易后难：从保险丝开始检查，逐步向后推进，先确保待机电源正常,再考虑主电源。
3. 关注“通病”：对于这块老电源板，启动电阻R826/R827和大容量电解电容是最高频的故障点,应优先检查。
4. 善用图纸和资料：在网上可以找到RSAG7.820.3253电源板的电路图和维修案例,非常有帮助。
5. 代换法：对于驱动芯片、光耦、稳压IC等半导体元件，如果判断不准，直接用同型号的好件代换,是最高效的维修方法。
6. 保护电路：如果电源一通电就保护，不要强行反复通电，否则会扩大故障，应先检查引起保护的直接原因（如短路、过压）。

希望这份详细的故障分析能帮助你定位和修复THP42X50C的电源板问题！如果你在维修过程中遇到具体的问题，可以随时提出,我们可以进行更深入的探讨。
