锂电池隔膜涂布浆料如何提升电池性能？

锂电池隔膜涂布浆料是一种专门用于在隔膜表面均匀涂覆一层或多层功能性材料的“液体涂料”，它的作用就像给隔膜穿上了一件“功能外衣”，从而显著提升锂电池的性能、安全性和寿命。

下面我将从几个方面详细解释：

为什么需要涂布浆料？（隔膜涂布的目的）

锂电池的核心是“三明治”结构：正极 | 隔膜 | 负极，隔膜本身是微孔结构，主要作用是物理隔离正负极，防止短路，但它本身也有一些“缺点”，

1. 热稳定性不足：在高温（如120°C以上）下，隔膜会发生收缩，可能导致正负极直接接触，引发内部短路，这是电池热失控的主要原因之一。
2. 电解液润湿性差：有些隔膜材料（如PP/PE）表面能较低，电解液难以充分浸润，导致电池内阻增大，充放电性能不佳。
3. 易被枝晶刺穿：在充电过程中，锂负表面可能会生长出树枝状的锂枝晶，如果枝晶长得过长，可能会刺穿隔膜，造成内部短路。
4. 吸液保液能力弱：隔膜本身不具备很强的锁液能力，电池在工作过程中电解液会逐渐流失，影响电池寿命。

涂布浆料就是为了解决以上问题而生，通过在隔膜表面涂覆一层或多层功能涂层，可以：

• 提升热安全性：涂层材料（如陶瓷）耐高温，即使在隔膜收缩时也能维持结构，防止短路。
• 改善润湿性：涂层材料亲液，能快速、均匀地吸收电解液，降低电池内阻。
• 抑制锂枝晶：涂层可以均匀电流，引导锂离子均匀沉积，从而抑制锂枝晶的生长。
• 增强吸液保液：涂层本身是多孔结构，像海绵一样锁住更多电解液，保证电池长期稳定工作。

涂布浆料是由什么组成的？（核心成分）

涂布浆料本质上是一种悬浮液，主要由以下几个部分构成：

粘结剂 - “胶水”

• 作用：将涂层中的所有固体颗粒（如陶瓷、导电剂）牢固地粘附在隔膜基材上，并保证涂层自身的机械强度，防止在电池卷绕或使用过程中脱落。
• 常用材料：
  • PVDF (聚偏氟乙烯)：最常用，化学稳定性好，粘结力强，但需要用NMP等有机溶剂溶解，成本较高。
  • PVA (聚乙烯醇)：水溶性粘结剂，环保且成本低，常用于水性浆料。
  • CMC/SBR (羧甲基纤维素钠/丁苯橡胶)：也是水性体系，常用于负极浆料，但也可用于隔膜涂层。

功能性填料 - “核心功能材料”

这是涂层性能的决定性因素,决定了涂层的主要功能。

• 陶瓷材料 (提升热安全性和润湿性)：
  • 氧化铝 (Al₂O₃)：最常用，优异的热稳定性、化学稳定性和亲液性。
  • 二氧化硅 (SiO₂)：分为气相二氧化硅和沉淀二氧化硅，能显著提升隔膜的耐热性和电解液吸收能力。
  • 勃姆石/氢氧化铝 (AlOOH/Al(OH)₃)：除了耐热，还有一定的阻燃效果。
• 聚合物材料 (增强机械强度和韧性)：
  • PTFE (聚四氟乙烯)：耐化学腐蚀性极佳，可提升隔膜的机械强度。
  • PI (聚酰亚胺)：耐超高温，用于极端安全要求的电池。
• 导电材料 (改善离子/电子传导)：
  • 碳纳米管：提供导电网络，改善涂层和电极的接触。
  • 石墨烯：提升导电性和导热性。
  • 炭黑：低成本导电剂。

溶剂 - “液体载体”

• 作用：将粘结剂和填料均匀地分散或溶解在其中，形成具有合适流动性的浆料，以便在涂布机上均匀涂覆。
• 两大体系：
  • 有机溶剂体系：
    • NMP (N-甲基吡咯烷酮)：PVDF粘结剂的专属溶剂，性能好，但有毒性，环保和回收成本高。
  • 水性体系：
    • 去离子水：环保、安全、成本低，这是当前的发展趋势，但需要解决填料在水中的分散稳定性问题。

添加剂 - “辅助剂”

• 作用：改善浆料的某些性能，如稳定性、流平性等。
• 常用材料：增稠剂（如CMC，调节浆料粘度）、分散剂（防止填料团聚）、消泡剂（消除搅拌和涂布过程中产生的气泡）。

浆料是如何被涂覆到隔膜上的？（涂布工艺）

这个过程就像“给蛋糕裱花”，要求非常精密。

1. 浆料制备：将粘结剂、填料、溶剂等按精确比例在高速分散机或球磨机中混合均匀，形成稳定、无颗粒、无气泡的浆料。

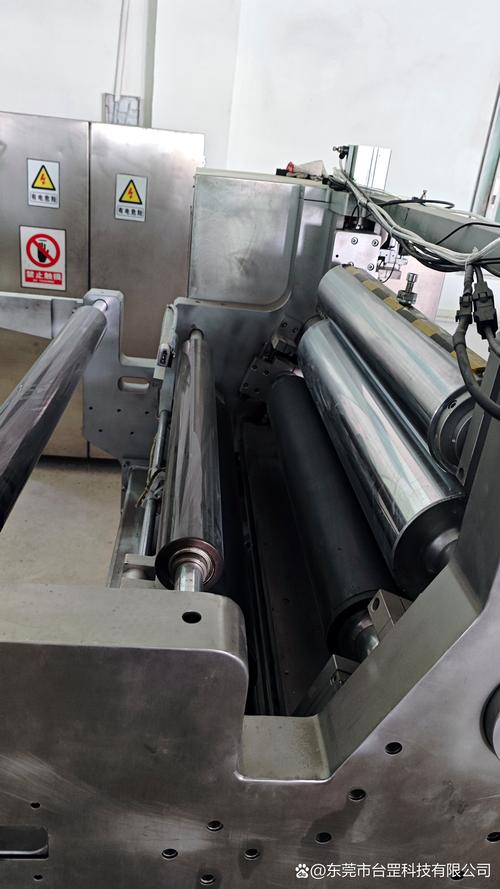

2. 涂布：
   • 方式：最常用的是狭缝挤压涂布，浆料通过一个精密的狭缝模具被均匀地“挤压”到移动的隔膜上，这种方式涂层均匀、精度高。
   • 位置：可以是单面涂布，也可以是双面涂布，甚至可以在隔膜的两面涂布不同功能的浆料（如一面耐热，一面导电）。
3. 干燥：涂覆后的湿膜需要通过一个长长的烘箱，加热使溶剂（水或NMP）完全蒸发，留下干燥的功能涂层。

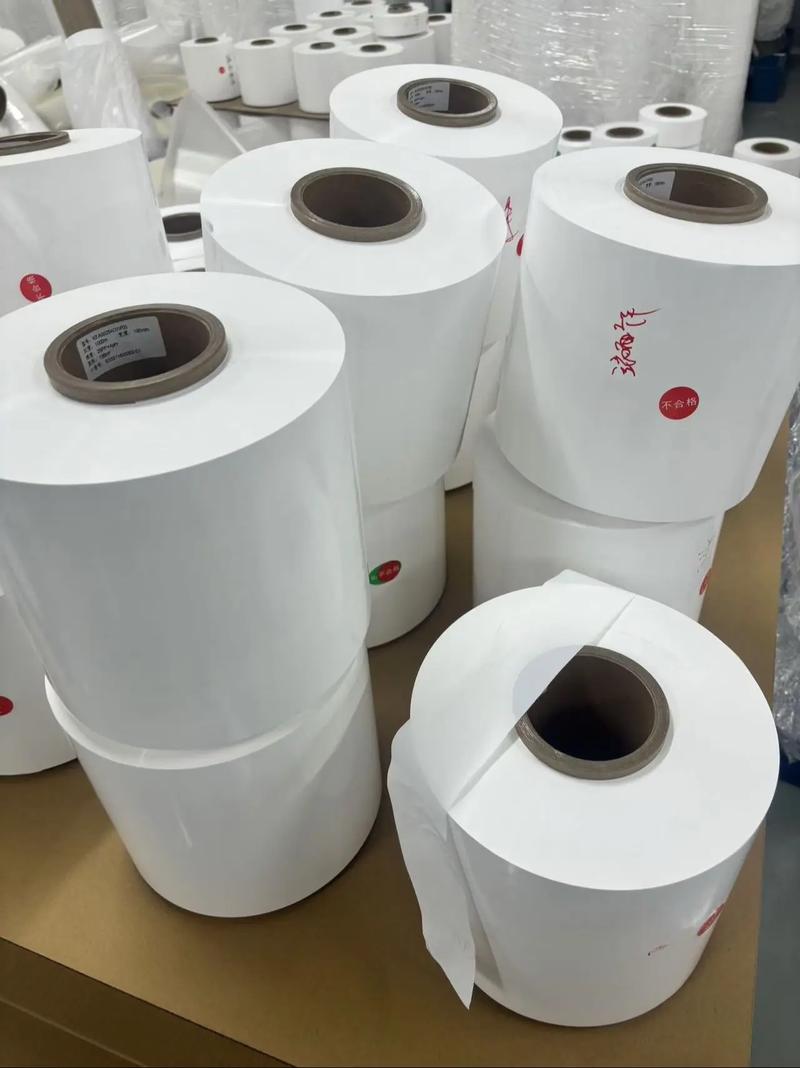

4. 收卷：经过干燥和冷却的涂布隔膜被收卷成卷，以供后续的电芯组装工序使用。

涂布浆料的关键性能指标

• 固含量：浆料中固体物质（粘结剂+填料）的重量百分比，影响成本和涂布效率。
• 粘度：浆料的流动阻力，粘度必须稳定且在合适的范围内，才能保证涂布的均匀性。
• 流平性：浆料在涂布后能否自动铺展成光滑、无缺陷的涂层。
• 附着力：涂层与隔膜基材结合的牢固程度。
• 孔隙率：涂层本身的多孔程度，影响电解液的吸收和离子通过。
• 热收缩率：涂层在高温下的尺寸稳定性，这是衡量热安全性的核心指标。

锂电池隔膜涂布浆料是提升电池性能和安全性的关键技术之一，它通过“功能涂层”的概念，弥补了基础隔膜材料的不足，使得高能量密度、高安全性的锂电池成为可能，随着动力电池和储能电池对性能要求的不断提高，涂布浆料的技术（如水性化、多功能复合涂层）也在持续创新和演进。
