创维55E65SG电源板故障，如何检修？

常见故障现象

当电源板出现故障时,电视通常会表现出以下几种典型症状：

1. 完全无法开机（最常见）

   • 现象：电视指示灯不亮，按遥控器或机身键无任何反应。
   • 原因：通常是电源板初级电路（市电输入部分）完全损坏，无法产生+5V或+3.3V的待机电压，导致主板CPU无法启动。

2. 指示灯亮，但无法开机

   • 现象：电视电源指示灯亮（通常是红色或蓝色），但按开机键后，屏幕不亮，无图像无声音，指示灯颜色可能不变或闪烁。
   • 原因：这通常是电源板的PFC（功率因数校正）电路或主电源（副电源+主电源）损坏，待机电压（+5VSB）正常，能点亮指示灯，但无法启动主电压（如+24V, +12V, +5V等），无法驱动屏幕和主板工作。

3. 开机后，屏幕闪烁、黑屏或图像异常

   • 现象：电视能开机，能看到图像或背光，但图像不稳定，闪烁、抖动，或者屏幕时亮时灭，或者出现竖线、横线干扰。
   • 原因：这通常是电源板输出的电压不稳定、纹波过大，或者驱动电路出现问题，导致负载（主板、屏幕）工作异常。

4. 屡烧保险管


   （图片来源网络，侵删）
   • 现象：更换保险管后，一通电或一开机，保险管立刻熔断。
   • 原因：说明电源板存在严重的短路故障，通常在市电输入的整流桥、滤波电容、PFC开关管（如MOSFET）或IC等元件。

电源板工作原理简介（有助于理解故障）

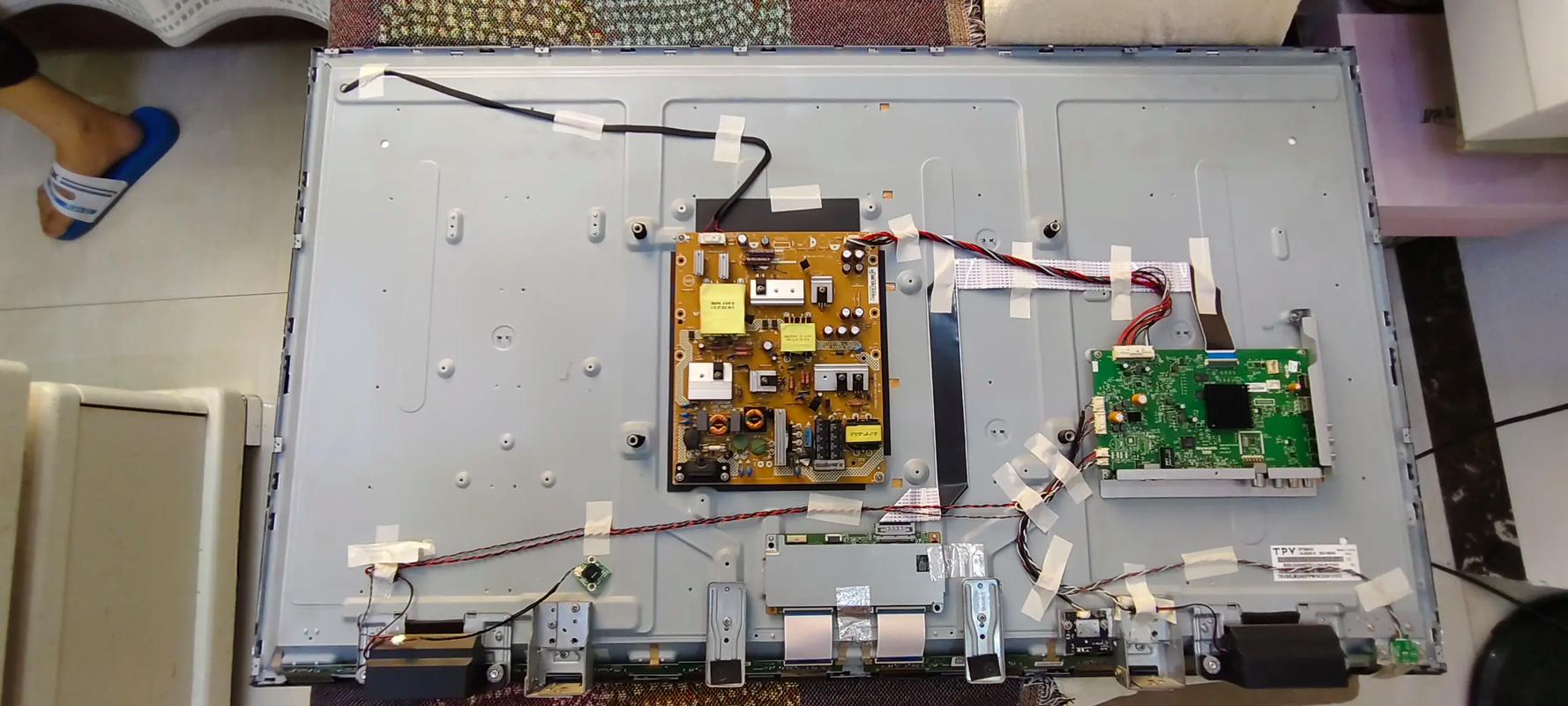

这块电源板主要分为几个部分：

1. 市电输入与抗干扰电路：保险管、压敏电阻、互感线圈、X/Y电容，负责滤除电网干扰，并在电压过高时保护电路。
2. 待机电源电路：一个独立的开关电源，只要插上电就工作，产生+5VSB（待机电压），这个电压用于给主板CPU供电，使其能接收遥控器信号。
3. PFC（功率因数校正）电路：将不稳定的市电整流后，升到一个稳定的约+380V高压，这能提高电源效率，减少对电网的干扰，并为后续电路提供稳定的能量来源。
4. 主电源电路：在收到主板的开机指令后，PFC电路工作，主电源开始工作，产生+24V（通常用于驱动背光板T-CON逻辑板）和+12V/+5V（给主板和其他小模块供电）。
5. 保护电路：包括过压、过流、过热保护等，当检测到异常时，会关闭电源，防止故障扩大。

检修方法与步骤（警告：内有高压！非专业人士请勿尝试！）

安全第一！ 在检修前，请务必将电视电源线拔掉，并等待至少10-15分钟，让电源板上的大电容充分放电，使用隔离变压器进行操作更安全。

第一步：外观检查

1. 看保险管：观察保险管F1是否发黑、熔断，如果熔断，说明初级电路存在严重短路。
2. 看元件：仔细观察电源板上是否有明显烧黑的元件、鼓包的电容、破裂的二极管或三极管，这些是故障的直接线索。
3. 闻气味：闻一下电源板是否有焦糊味，这有助于定位过热的区域。

第二步：测待机电压（+5VSB）

如果保险管完好,可以通电测量。

1. 找到电源板输出端子的+5VSB和GND（地）引脚。
2. 插上电源,用万用表直流电压档测量这两点之间是否有稳定的+5V电压输出。
   • 如果有+5V：说明待机电路正常，故障可能在PFC电路、主电源电路或保护电路。
   • 如果没有+5V：说明故障在待机电源电路本身。

第三步：测PFC电压和主电压

如果待机电压正常,可以尝试开机（或短接电源板上的PS-ON引脚到GND，模拟开机信号）。

1. 测量PFC电路输出端的大电容两端电压,正常应为+380V左右（空载时可能略高）。

   如果没有+380V，说明PFC电路未工作。

2. 测量主电源输出端子的+24V、+12V等电压。

   如果这些电压没有输出或严重偏低,说明主电源电路有问题。

第四步：针对常见故障点的检修

1. 保险管熔断：

   • 断电，用万用表电阻档测量整流桥（BR1）的四个二极管是否击穿短路。
   • 测量PFC开关管（通常是型号为STP14NK60Z或类似的MOSFET）的D-S极是否击穿短路，这是最常见的故障点之一。
   • 检查输入端的滤波电容是否严重漏电或短路。
   • 如果以上元件有损坏,更换后还需检查驱动IC及其周边元件是否正常，避免再次击穿。

2. 无待机电压（+5VSB）：

   • 检查待机电源的开关管（如STR-A6159或类似型号IC）是否损坏。
   • 检查其周边的反馈电路、光耦、稳压IC（如TL431）等。
   • 检查次级侧的整流二极管和滤波电容。

3. 有待机电压，但无PFC/主电压：

   • 检查主控芯片（如NCP1397或类似型号）的供电、VCC电压是否正常。
   • 检查PFC和主电源的驱动电路。
   • 检查次级侧的整流二极管（如肖特基二极管）和滤波电容是否损坏。
   • 检查保护电路是否有误触发,可以通过断开部分保护检测点来尝试，但此方法有一定风险。

更换与维修建议

对于创维55E65SG的电源板,您有以下几种选择：

1. 更换原厂或代用电源板（最推荐）

   • 优点：这是最省心、最可靠的方法，新电源板质量有保证，能彻底解决问题，避免二次故障，电视可以恢复到最佳工作状态。
   • 如何购买：
     • 在淘宝、京东等电商平台搜索“创维 55E65SG 电源板”或“518-L-0000A1 电源板”。
     • 注意核对电视型号和电源板型号,确保匹配。
     • 购买时选择信誉好、销量高的店铺，并确认有无保修。
   • 成本：一个全新的代用电源板价格通常在 150-250元 人民币左右。

2. 找人维修（有一定难度）

   • 优点：如果只是个别元件损坏（如电容、MOSFET），维修成本较低。
   • 缺点：
     • 维修难度大：电源板是精密电路，需要专业的电子知识和维修经验，普通维修店可能不敢接手。
     • 故障点难找：很多问题是隐性故障，即使修好也可能不稳定，或者修了这里坏了那里。
     • 无保修保障：维修后的板子通常没有长期保修，不如新板子可靠。
   • 建议：如果您在电子城或维修店有非常信得过的师傅，可以尝试，但通常情况下，对于电源板这种故障率较高的部件，更换新板是更优解。

3. 自己维修（仅适合有经验的电子爱好者）

   • 如果您有丰富的维修经验,并且已经通过上述步骤定位到了具体损坏的元件（比如一个鼓包的电容或一个击穿的MOSFET），可以尝试自己更换。
   • 注意：一定要购买质量好的替换元件，特别是电容和MOSFET，劣质元件会导致新换的元件再次损坏。

对于创维55E65SG的电源板故障,最简单、最可靠的解决方案是直接更换一块全新的或同型号的代用电源板，考虑到维修的成本、风险和可靠性，更换新板子的综合性价比最高，如果您不熟悉电路维修，强烈建议不要自行拆解，以免造成更大的损失或触电危险。
