创维47E730A电源板故障怎么修？

常见故障现象

当这块电源板出现故障时,电视通常会表现出以下几种典型现象：

1. 完全无反应，指示灯不亮：

   • 这是最常见的故障，将电视插上电源，按下遥控器或机身上的电源键，电视没有任何反应,前面板的电源指示灯也不亮。
   • 可能原因： 保险丝熔断、副电源（5VSB）电路故障。

2. 指示灯亮，但无法开机，屏幕不亮：

   • 电视插上电后，电源指示灯常亮或闪烁，但按遥控器或机身上的电源键后，屏幕无法点亮,也听不到任何声音。
   • 可能原因： 主电源（PFC、24V/12V）电路故障、保护电路启动、待机控制电路故障。

3. 屏幕亮一下就黑，指示灯闪烁或变色：

   • 电视能正常开机，屏幕亮起，但几秒后（通常是2-5秒）屏幕突然黑屏，同时电源指示灯可能由绿色变为红色或橙色,并开始闪烁。
   • 可能原因： 这是电源板过压或过流保护最典型的现象。 通常是主电源输出电压过高，或者负载（主板、背光）有短路导致电源板进入保护状态。

4. 屏幕有图像，但非常暗，且背光不均匀或闪烁：


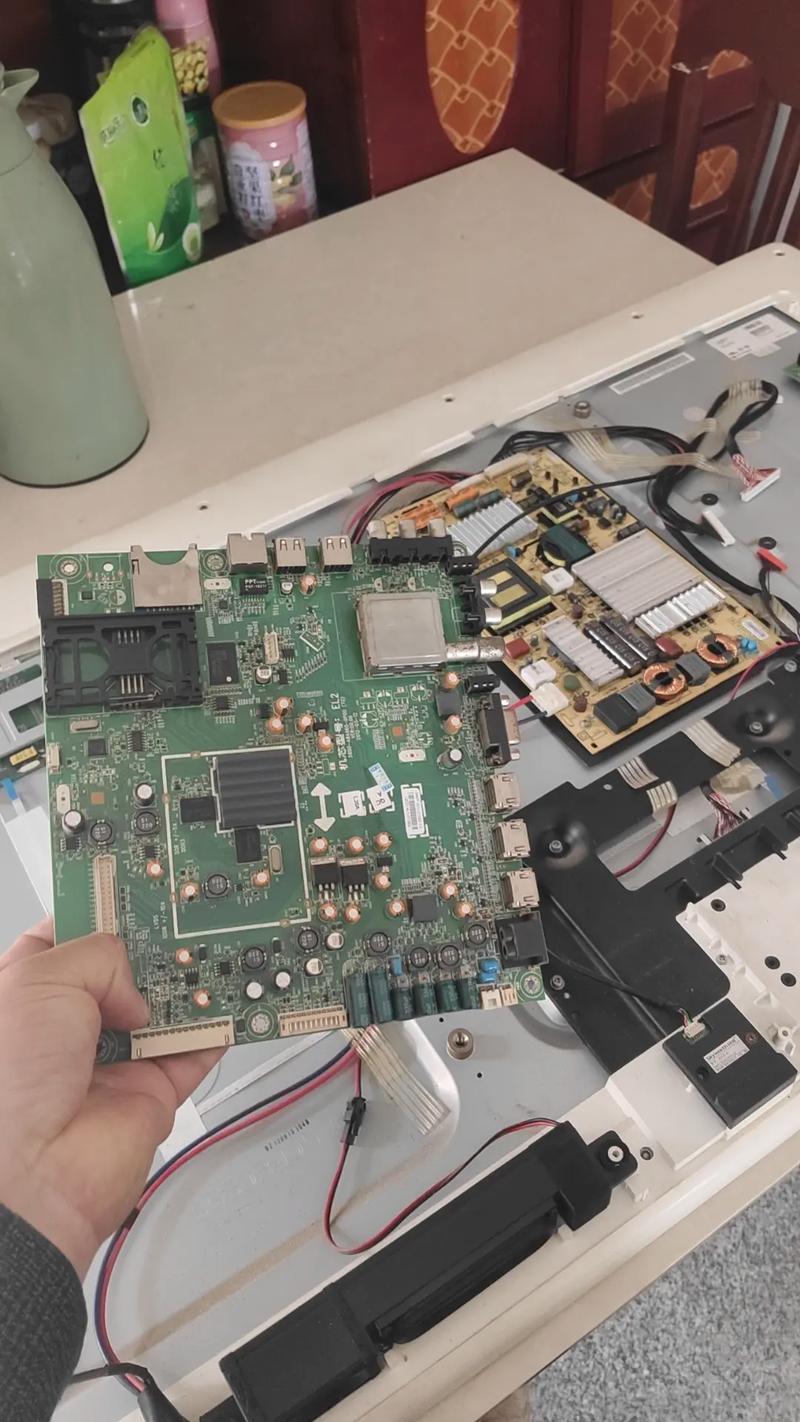

   （图片来源网络，侵删）
   • 电视能正常显示图像和声音，但屏幕整体亮度很低，需要用手电筒贴近屏幕才能看到内容,并且背光区域可能不均匀或有闪烁感。
   • 可能原因： 背光驱动电路（这部分集成在电源板上）故障，如升压变压器、灯管供电MOS管、电容等失效。

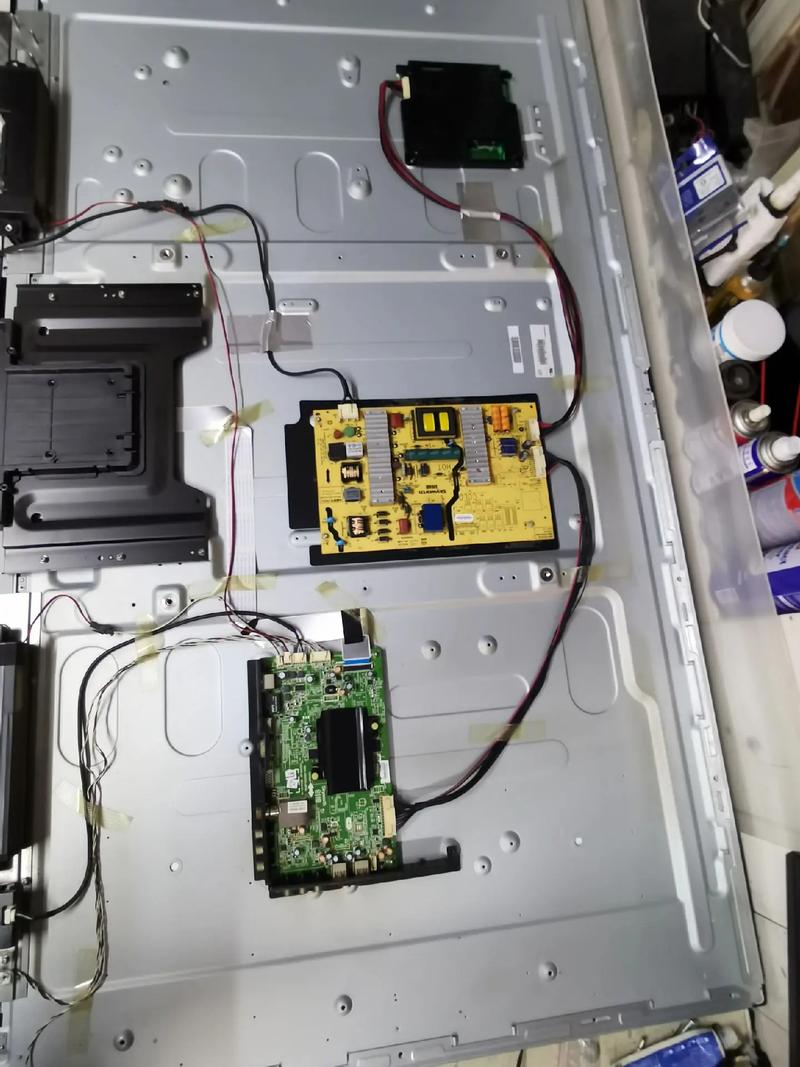

核心电路分析与故障排查

维修电源板需要一定的电子基础和工具（如万用表、示波器等）。请务必在断电并给大电容放电后再进行操作！

副电源电路（待机电源，输出5VSB）

这是电源板的“大脑”，负责在待机状态下提供5V电压，点亮电源指示灯，并接收开/关机指令。

• 关键元件： VIPer12A/22A等电源IC、变压器T901、817光耦、稳压IC（如TL431）。
• 常见故障点：
  • 保险丝F901熔断： 这是最先要检查的地方，如果保险丝发黑熔断，说明后级存在严重短路。
    • 短路排查： 用万用表二极管档测量AC输入两个端子之间的电阻，如果阻值很小或接近0，通常是压敏电阻NR901被击穿（雷击或电网电压过高导致）或桥堆BD901短路,更换即可。
    • 软击穿： 如果保险丝缓慢熔断或只是发黑,可能是VIPer12A等IC性能不良或变压器局部短路。
  • VIPer12A/22A电源IC损坏： 这是最常见的故障之一，检查其是否击穿短路，测量其1、8脚（对地）的电阻，如果阻值很小,基本可以判断损坏。
  • 光耦PC901或稳压IC U901（TL431）损坏： 这会导致5VSB电压异常（无输出或电压过高/过低）,引起无法开机或保护。

PFC（功率因数校正）电路

它的作用是将市电整流后不稳定的直流电，转换为约380V的稳定高压，为主电源供电,同时提高电源效率。

• 关键元件： PFC控制IC（如L6562）、升压电感L901、MOS管（Q901）、大电解电容C910（通常标有“PFC”字样）。
• 常见故障点：
  • PFC MOS管Q901击穿： 这是非常常见的故障，会导致保险丝熔断,并连带烧毁PFC控制IC和驱动电阻。
  • PFC控制IC（L6562）损坏： 导致PFC电路不工作，C910两端电压仅为300V左右（未升压）,主电源无法正常工作。
  • 升压二极管D901、升压电感L901异常： 相对少见,但也会导致PFC功能失效。

主电源电路（VCC驱动电源）

这个电路为PFC和主电源的MOS管提供驱动电压（VCC），它是一个反激式开关电源,输入来自PFC输出的380V高压。

• 常见故障点：
  • 主电源IC（如NCP1394等）损坏。
  • VCC供电相关的变压器、二极管、电容损坏。
  • VCC电压异常会导致PFC和主电源都无法启动，表现为无24V/12V输出。

主电源输出电路（24V/12V）

这是电视正常工作的核心供电来源,为主板和背光板供电。

• 关键元件： 主电源控制IC、主变压器（T902）、MOS管（Q902, Q903）、输出整流二极管、滤波电容。
• 常见故障点：
  • 主电源MOS管（Q902/Q903）击穿： 这是导致“保护性关机”（屏幕亮一下就黑）的最主要原因，击穿后会使输出电压瞬间升高,触发保护电路。
  • 输出整流二极管损坏： 会导致对应电压无输出或电压异常。
  • 输出滤波电容鼓包、失效： 会导致电压纹波过大，引起图像闪烁、花屏或声音干扰。

保护电路

电源板上有多种保护电路，如过压保护、过流保护、过热保护等，当检测到异常时,会强制关闭主电源。

• 现象： 屏幕亮一下就黑,是保护电路启动的典型表现。
• 排查思路：
  1. 测量输出电压： 在出现故障的瞬间，用万用表快速测量24V和12V输出端电压，如果电压从正常值突然飙升到很高（如30V以上），则肯定是过压保护，重点检查主电源的稳压反馈回路（光耦、TL431）和主电源IC。
  2. 检查负载： 如果输出电压为0，或者很低，可能是负载（主板或背光）存在严重短路，导致过流保护，可以断开24V/12V对主板的连接（即断开排线），在电源板输出端接一个假负载（如汽车灯泡），然后通电测量电压，如果电压恢复正常，说明故障在主板；如果依然无电压或保护,则故障在电源板本身。

维修流程与建议

1. 安全第一： 断开电源，用大功率电阻（如5W/1KΩ）对PFC电容C910进行放电,防止触电。
2. 目测检查： 仔细观察电源板，看是否有明显烧黑的元件、鼓包的电容、虚焊的焊点。
3. 测量保险丝： 如果保险丝熔断，不要急于更换,必须先排查导致熔断的短路故障。
4. 测副电源5VSB：
   • 如果5VSB正常，说明副电源基本工作，问题可能在PFC或主电源,或是待机控制信号。
   • 如果5VSB无输出，则故障在副电源电路，重点检查VIPer12A、光耦、TL431等。
5. 测PFC电压：
   • 正常工作时,PFC电容C910两端电压应在380V左右。
   • 如果只有300V,说明PFC电路未工作。
6. 测主电源输出：
   • 在接假负载的情况下,测量24V和12V输出是否正常且稳定。
   • 如果电压异常（过高、过低、无输出）,则故障在主电源电路。
7. 排查保护： 如果是“一亮就黑”的保护现象,按照上述方法判断是过压还是过流保护。

解决方案总结

重要提示：

• 专业维修： 电源板维修涉及高压，非专业人士请勿尝试,以免发生危险或扩大故障。
• 更换电源板： 如果没有维修经验，最简单可靠的方法是直接更换一块同型号的电源板，创维RSAG7.820.1021电源板在市场上比较常见,价格相对合理。
• 找专业师傅： 如果您想维修，建议将电源板拆下来，找专业的电视维修师傅进行维修，他们有经验、有工具,效率更高也更安全。

希望这份详细的指南能对您有所帮助！
