下面我将从故障代码、典型现象、损坏原因以及维修建议四个方面为您详细解释。
（图片来源网络，侵删）

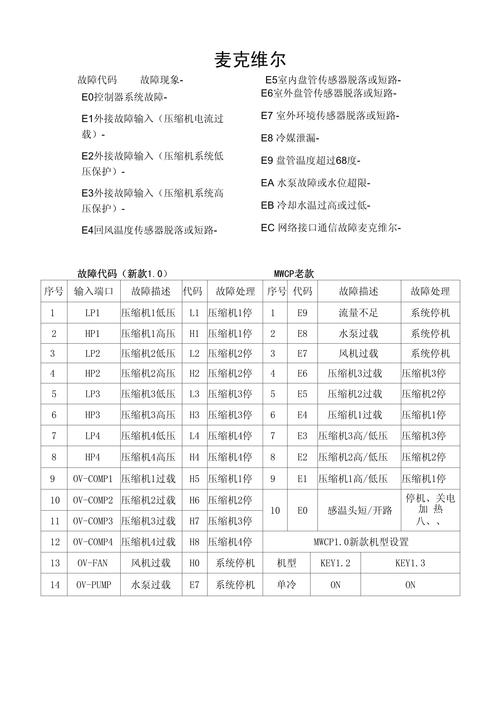

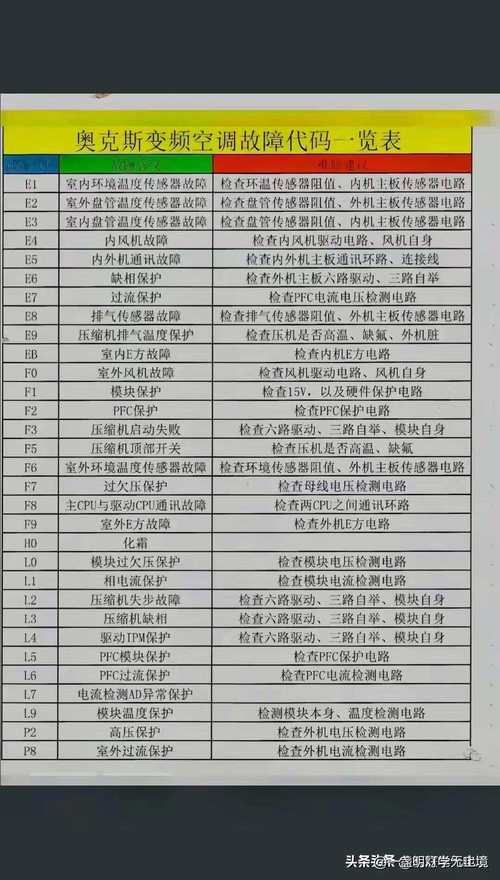

常见的故障代码
IPM模块是变频空调的“心脏”和“大脑”的结合体，负责驱动压缩机电机，当它损坏时，空调的主控板（MCU板）会通过电流、电压检测电路迅速发现问题，并触发保护,点亮故障代码。
不同品牌、不同型号的空调，故障代码的定义可能不同，以下是一些主流品牌常见的与IPM或驱动相关的故障代码：
| 品牌常见代码 | 代码含义 | 说明 |
|---|---|---|
| E1 | 压缩机电流异常 / 压缩机过流保护 | 这是最常见的代码之一，IPM模块内部短路或驱动能力下降，会导致电流异常增大，主控板检测到后立即停机保护。 |
| E2 | 压缩机过载保护 / 压流板故障 | IPM模块损坏导致压缩机工作异常，电流过大，持续一段时间后触发过载保护。 |
| E3 | 压缩机零电流检测 / 压缩机失步 | IPM模块完全无输出或驱动信号异常，导致压缩机没有电流，主控板检测到后报错。 |
| E4 | 压缩机排气温度过高 | 虽然此故障主要由制冷系统问题引起（如缺氟、散热不良），但IPM模块驱动异常导致压缩机无法正常工作、效率低下，也可能间接导致排气温度升高。 |
| E5 | 过电流保护 / IPM模块故障 | 部分品牌直接将此代码定义为IPM模块或其驱动电路的过流保护。 |
| E6 | 通讯故障 / IPM模块反馈异常 | IPM模块需要与主控板进行通讯，反馈自身状态（如温度、故障信息），如果通讯中断或数据异常，会报此代码。 |
| P0 / P1 / P2 | 保护代码（通用） | 很多品牌使用P开头的代码作为通用保护，P0通常代表“IPM模块故障”或“直流过压/欠压”，P1代表“压缩机过流”，P2代表“总电流过流”等。 |
| CH / CH0 | 压缩机故障 | 直接指向压缩机或其驱动模块（即IPM模块）出现问题。 |
| FC | 压缩机故障 | 部分日系品牌（如松下、三菱）使用此代码表示压缩机故障，大概率是IPM损坏。 |
核心要点： 看到与压缩机电流、过载、失步、通讯相关的代码，并且排除了传感器、接线等外部因素后，IPM模块损坏的可能性就非常高。
典型故障现象
除了故障代码，IPM模块损坏时空调还会表现出一些非常典型的“症状”：
（图片来源网络，侵删）
-
上电后无反应，或立即跳闸：
- 现象： 空调插上电，内机指示灯不亮，遥控器无反应，或者，只要插上电源,家里的空气开关就立刻跳闸。
- 原因： IPM模块内部发生短路，导致整机的交流或直流电源回路被直接导通，电流极大,触发空开的短路保护。
-
开机后内机工作，但外机不启动：
- 现象： 按下遥控器开机，内机风扇正常运转，也听到“嘀”的一声,但外机风扇和压缩机没有任何反应。
- 原因： 主控板已发出指令，但IPM模块因自身故障无法接收或执行指令，无法驱动压缩机工作，此时空调会因压缩机未工作而报故障代码（如E1、E3等）。
-
外机风扇转，但压缩机不启动：
- 现象： 外机风扇在转，但压缩机“嗡嗡”响一下就停了,或者完全没有动静。
- 原因： 这可能是IPM模块的驱动能力下降或部分桥臂损坏，它能提供微弱的电流让压缩机尝试启动，但无法维持正常运行，或者无法驱动其中一相,导致启动失败。
-
空调运行一段时间后突然停机，并报故障代码：
（图片来源网络，侵删）- 现象： 空调刚开始能正常制冷/制热，但运行十几分钟或几十分钟后，突然停止工作，显示屏上出现E1、E2等代码。
- 原因： 这通常是IPM模块热稳定性差，刚开始时能正常工作，但随着自身温度升高，内部半导体特性变差，最终发生短路或过流保护，关机一段时间后，温度下降,可能又能短暂工作。
-
空调频繁启停：
- 现象： 压缩机刚启动不久就停止，过一会儿又启动,如此反复。
- 原因： IPM模块轻微损坏，导致主控板检测到的电流信号不稳定，频繁触发过流保护，空调进入“启停-保护”的循环。
IPM模块损坏的常见原因
了解原因有助于预防再次损坏：
- 电压不稳： 电压过高或过低，或频繁的电压波动，都会给IPM模块带来巨大压力，击穿其内部的功率开关管（IGBT）。
- 散热不良： IPM模块工作时会产生大量热量，如果空调环境温度过高、内部灰尘堵塞散热片、或模块上的导热硅脂老化干裂,都会导致其过热而损坏。
- 雷击或电网浪涌： 雷雨天气或电网切换时产生的瞬时高压浪涌,极易击穿IPM模块中脆弱的半导体元件。
- 自然老化/寿命到期： 任何电子元件都有其使用寿命，IPM模块作为高负荷元件，在长期高温高压工作下，元件性能会逐渐衰退,最终失效。
- 压缩机故障连带损坏： 压缩机卡缸、线圈短路等故障，会导致电流异常增大，超出IPM模块的承受极限，从而烧坏IPM模块。这是非常常见的情况，维修时必须检查压缩机。
维修建议与注意事项
⚠️ 安全警告：IPM模块工作在高压直流（通常为300V左右）和强电流下，非专业人员切勿自行拆机检测和维修！有触电危险！
-
初步判断：
如果空调出现上述现象，并报出相应的故障代码,可以初步怀疑是IPM模块问题。
-
寻求专业维修：
- 最佳选择是联系品牌官方售后或信誉良好的专业家电维修公司。 他们有专业的工具（如万用表、示波器、IGBT模块测试仪）和经验。
-
专业维修流程：
- 安全断电： 维修人员首先会切断空调的总电源,并等待内部电容放电完毕。
- 外观检查： 打开外机外壳，检查IPM模块表面是否有明显的烧黑、炸裂、鼓包或漏液的痕迹。
- 测量关键点电压：
- 测量IPM模块的供电电压（通常是P、N端之间的300V直流电压）是否正常。
- 测量其控制端的VCC驱动电压（通常为15V-20V）是否正常。
- 测量IPM模块本身：
- 电阻法： 用万用表的二极管档测量IPM模块内部6个IGBT的C（集电极）、E（发射极）、G（栅极）之间的PN结特性，正常情况下，G-E之间应开路或极高阻值，C-E之间应有正向和反向压降，如果发现短路、击穿或阻值异常,即可判定模块损坏。
- 专用测试仪： 使用专用的IGBT模块测试仪,可以更准确地判断模块的好坏。
- 排查连带故障： 在确认IPM模块损坏后，维修人员必须检查压缩机，测量压缩机的三相绕组阻值是否平衡、对地是否绝缘，以排除压缩机故障导致IPM损坏的可能性，否则,更换新IPM模块后可能会再次被烧毁。
- 更换与恢复： 更换新的IPM模块（或包含IPM模块的整块驱动板），并涂抹新的导热硅脂，检查并清理散热片,通电测试空调是否恢复正常。
当您的变频空调出现压缩机不启动、频繁跳闸、运行中突然停机并报E1、E2、E3、E5、P0等代码时，IPM模块损坏是一个非常可能的“元凶”，这是一种比较严重的硬件故障,需要专业人员进行检测和维修。
