组装电视机LA76931行不同步故障何解？

组装电视机LA76931行不同步故障终极排查指南：从原理到维修，一步到位！

** 遇到组装电视机LA76931芯片出现行不同步的故障，画面扭曲、滚动？别急着换主板！本文作为资深维修专家，将为您深度剖析故障成因，提供一套系统、清晰、可操作性强的排查流程，助您精准定位问题，亲手修复，既节省成本，又践行环保维修理念。

引言：当您的电视机“画框”乱了套

“开机后，电视图像上下滚动，或者图像被斜拉扭曲，完全无法正常观看。”——这是许多使用LA76931主板的组装电视机用户常遇到的困扰，我们称之为“行不同步”故障，它不仅严重影响观看体验，更让人对维修成本望而却步。

作为一名深耕环保领域多年的专家,我始终倡导“物尽其用，延长生命周期”的理念，一个看似棘手的故障，往往只是某个小元件或一个参数的偏差，本文将摒弃“一坏了就换”的粗暴思维，带您像侦探一样，一步步抽丝剥茧，亲手解决LA76931的行不同步难题，让您的电视机重焕新生。

第一部分：认识“行不同步”——故障的“庐山真面目”

在动手之前,我们必须明白“行不同步”究竟是什么。

• 什么是“行同步”？ 电视机显像管（或液晶面板）的图像是由一行一行“扫描”出来的，为了确保每一行都能精确地出现在正确的位置，电视机需要一个“指挥官”——行同步信号，它告诉扫描电路：“好了，这一行结束了，请回到左边开始下一行！”
• 什么是“行不同步”？ 当电视机接收到的视频信号中的行同步脉冲，与电视机内部行振荡电路产生的脉冲频率或相位不一致时，扫描电路就会“听错指令”，结果就是，新扫描的行没有正确地接在上一行的末尾，导致图像出现上下滚动（频率偏差）或倾斜扭曲（相位偏差）。

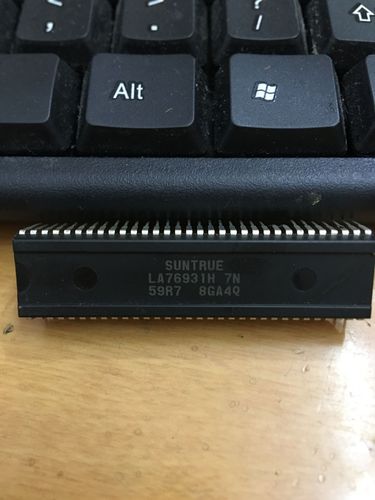

LA76931芯片是很多组装机、小尺寸液晶电视和DVD机中常用的超级单片解决方案，它集成了视频解码、行场扫描、伴音处理等多种功能，行不同步的故障点，很可能就围绕在这颗核心芯片及其外围电路上。

第二部分：LA76931行不同步的“四大元凶”及排查思路

根据多年的维修经验,LA76931行不同步的故障根源主要集中在以下四个方面，我们将按照“先外后内、先简后繁”的原则进行排查。

外部信号源——“病从口入”

这是最容易被忽略,也是最容易排查的一点。

• 故障现象： 所有输入模式（AV、HDMI、VGA等）都不同步，或者只在某个特定模式下不同步。
• 排查步骤：
  1. 更换信号源： 如果您正在用机顶盒，请换一个确认正常的机顶盒或播放设备，如果使用的是天线，请检查天线连接是否牢固，或尝试接收其他频道。
  2. 更换连接线： 检查AV线、HDMI线是否有破损、接触不良，换一根质量好的线缆试试。
  3. 切换输入模式： 如果只在AV1口输入不同步，试试AV2口，这可以判断是接口问题还是主板信号处理问题。

环保提示： 一个老旧的接触不良的线缆，完全可以通过更换或修复来继续使用，这比直接购买新电视要环保得多。

供电系统——“能量不足”

LA76931及其周边电路（特别是行扫描部分）需要一个稳定、纯净的供电环境，供电异常是导致芯片工作紊乱的常见原因。

• 故障现象： 图像滚动时，可能伴随有图像亮度忽明忽暗，或屏幕上有干扰横条。
• 排查步骤：
  1. 测量关键电压： 使用万用表，重点测量LA76931的供电引脚（通常是VCC，如⑤脚，具体请查阅对应型号的 datasheet），正常电压应非常稳定，通常为5V或8V（视主板设计而定）。
  2. 检查滤波电容： 供电引脚附近的滤波电容（通常是几个容值较大的电解电容，如1000μF/16V, 470μF/10V等）是重点怀疑对象，这些电容长期工作后容易老化、失效，导致供电电压带负载能力下降，产生纹波，观察电容顶部是否有鼓包、漏液现象，这是物理失效的明显标志。
  3. 代换法验证： 如果怀疑某个滤波电容失效，可以找一个参数相同或更高的优质新电容进行并联代试，这是验证电容好坏最直接有效的方法。

环保提示： 更换一个价值几毛钱或几块钱的电容，就能“复活”一台价值数百甚至上千元的电视机，这是维修环保主义的最佳实践。

晶振——“心脏起搏器”失灵

晶振为LA76931芯片提供稳定的基准时钟频率,是整个芯片工作的“心跳”，如果晶振频率偏移或损坏，会导致行场振荡频率都发生改变，从而引发同步紊乱。

• 故障现象： 图像严重滚动，且滚动速度不固定，有时还可能伴随图像彩色异常或无彩色。
• 排查步骤：
  1. 观察外观： 查看晶振表面是否有裂纹或破损。
  2. 测量频率： 使用频率计或示波器，测量晶振两端的实际输出频率，与晶振外壳上标注的频率（如12MHz, 24MHz等）进行对比，如果偏差较大或无信号，则晶振已损坏。
  3. 代换法验证： 对于没有专业设备的用户，最简单的方法是找一个同型号的晶振进行代换，这是判断晶振故障的“金标准”。

环保提示： 晶振是微小的电子元件，更换时应小心操作，避免造成二次损坏，一个好的晶振能让主板“延年益寿”。

LA76931芯片及周边RC元件——“大脑”或“神经”问题

如果以上三点都排除,那么问题很可能出在LA76931芯片本身，或其决定行振荡频率的外部RC电路上。

• 故障现象： 排除了外部、供电、晶振问题后，图像依然不同步，且其他功能（如声音、色彩）可能正常也可能异常。
• 排查步骤：
  1. 检查外围RC元件： 查找LA76931 datasheet中关于“行振荡”或“行同步”的外部电路图，重点检查连接到行振荡引脚（如⑦脚、⑧脚，具体需查资料）的电阻和电容，这些电阻是否有变值、虚焊？电容是否漏电、失效？可以用万用表进行在路测量或拆下测量。
  2. 检查同步信号输入通路： 检查从视频解码芯片或外部接口过来的同步信号，经过哪些耦合电容、电阻才到达LA76931的同步信号输入引脚，这些元件是否损坏或虚焊？
  3. 判断芯片本身： 如果以上所有外围元件都经过仔细检查和代换验证后，故障依旧，那么很可能是LA76931芯片内部损坏，这种情况，对于普通用户来说，维修难度和成本都较高，建议寻求专业维修帮助或考虑更换主板。

环保提示： 芯片级别的维修是最高阶的环保行为，它要求高超的技术和精准的判断，如果技术不足，盲目更换主板是最后的、也是最不环保的选择。

第三部分：实战操作流程与安全须知

【操作前必读】

1. 安全第一！ 电视机内部存在高压，即使在断电后，显像管或部分电容上仍可能存有残余电荷，非专业人士，强烈建议在断电并确认高压放电后（如对地放电）再进行操作。
2. 工具准备： 一套螺丝刀、万用表、电烙铁、焊锡、松香、吸锡器、镊子、优质导线（用于代换电容）。
3. 耐心细致： 维修是一个需要耐心的过程，切忌心急火燎，强行拆卸。

【排查流程总结】

1. 确认现象： 明确是所有模式都不同步，还是特定模式。
2. 排除外部： 更换信号源和连接线。
3. 检查供电： 测量主供电和LA76931供电电压，检查并代换滤波电容。
4. 检测晶振： 观察或代换晶振。
