在进行任何检修之前,请务必断开电源,并对高压部分进行放电!CRT 电视机内部有上万伏的高压,即使在断电后,显像管阳极和行输出变压器上储存的电荷也足以造成致命危险!如果不具备电子维修基础和工具,强烈建议寻求专业维修人员的帮助。

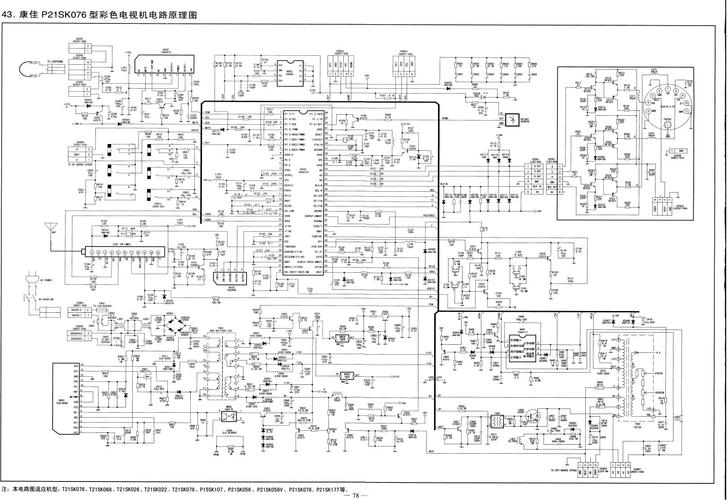

(图片来源网络,侵删)
下面,我将为您梳理康佳 P25SK387 的常见故障现象、可能原因及检修步骤。
第一步:安全准备与初步观察
- 断电放电: 拔下电源插头,用一根带绝缘手柄的螺丝刀,一端接地(接电视机的金属底盘),另一端小心地接触显像管的高压嘴(通常在行输出变压器上,连接到显像管尾部)和行输出变压器上的高压引脚,进行放电,听到“啪”的放电声并重复几次,确保放干净。
- 观察外观: 查看后壳有无烧焦、变形的痕迹,保险丝是否熔断(位于电源板上)。
- 闻气味: 闻一下电视机内部有无烧焦的异味,这有助于判断有无元件过热烧毁。
- 听声音: 重新通电,仔细听有无异常声音,如:
- “嘶嘶”声: 可能是高压打火。
- “吱吱”或“哒哒”声: 可能是行扫描电路或电源电路工作不正常,有元件过热或保护。
- 正常的“嗡”声: 这是行变压器正常工作的声音。
第二步:核心电路检修流程
故障现象一:完全无光栅、无图像、无声音(“三无”)
这是最严重的故障,通常问题出在电源电路或行扫描电路。
-
检查电源电路(首要步骤):
- 保险丝 F801: 这是最先要检查的,如果保险丝熔断,说明后级电路存在严重短路。
- 保险丝熔断且发黑: 故障点在整流滤波或开关管部分,重点检查:
- 整流桥 BD801: 是否击穿短路。
- 滤波电容 C807 (通常为 400V/100μF 以上): 是否鼓包、漏液或击穿。
- 开关管 V801 (通常为 2SC5292 或类似型号): 是否击穿短路,如果开关管击穿,务必检查其周边元件,如 R801 (限流电阻)、V802 (振荡管)、D808 (RCD缓冲电路) 等,它们也可能同时损坏。
- 保险丝熔断但透明: 可能是瞬间冲击或保险丝质量问题,可更换同规格保险丝后通电试机,但要密切监视。
- 保险丝完好: 说明后级没有严重短路,此时应测量开关电源的输出电压。
- 保险丝熔断且发黑: 故障点在整流滤波或开关管部分,重点检查:
- 测量开关电源输出电压:
- 主电压 (B+,通常为 +115V 左右): 这是供给行扫描电路的核心电压,若无此电压,说明电源本身未启动或保护。
- 其他电压 (如 +12V, +25V, +8V 等): 这些电压供给小信号处理电路。
- 如果所有电压都为 0V:
- 检查电源的启动电路,如启动电阻 R802、R803 等是否开路。
- 检查光耦 PC801 是否开路或损坏。
- 检查脉宽调制控制器 IC801 (如 KA3842 或 UC3842) 及其外围电路是否正常。
- +115V 电压偏低且不稳定: 可能是负载过重或电源本身带不动,此时可断开行负载(即断开行输出管集电极的连接),在 +115V 输出端接一个假负载(如 60W/220V 灯泡),再测电压,如果电压恢复正常,说明问题在行扫描电路;如果电压仍然偏低,则问题仍在电源电路。
- 保险丝 F801: 这是最先要检查的,如果保险丝熔断,说明后级电路存在严重短路。
-
检查行扫描电路(如果电源正常):
(图片来源网络,侵删)- +115V 电压正常,但整机“三无”,且能听到“吱吱”声,通常是行电路未工作。
- 测量行输出管 V402 (如 2SC5148) 的集电极电压: 应为 +115V,若无,检查行偏转线圈、行S校正电容、行逆程电容等是否短路。
- 测量行输出管 V402 的基极电压: 正常工作时应为 -0.1V 左右的负压,若无负压,说明行激励不足。
- 检查行激励部分:
- 行激励管 V401: 是否击穿或开路。
- 行激励变压器 T401: 初次级是否开路。
- 小信号处理芯片 (如 N201 TDA8362 或类似型号) 的行振荡/输出引脚: 是否有正常的行激励脉冲输出。
- 检查行输出变压器 T402 (FBT): 这是个易损件,可能内部短路、打火或绕组开路,如果行管集电极电压正常,但无光栅,且行管不发热,很可能是 FBT 损坏。
故障现象二:有光栅,无图像、无声音(“有声画”中的“画”缺失)
说明电源和行扫描电路基本正常,问题出在信号处理电路。
-
检查屏幕是否有噪点:
- 有噪点: 说明公共通道(高频头、中放)和亮度通道基本正常,问题出在视频检波之后或色度解码电路,可能是视频放大电路或小信号处理芯片本身损坏。
- 无噪点,只有纯净的光栅: 说明信号没有进入或被阻断,问题可能出在:
- 高频头: 供电、I2C 总线控制、本振是否正常。
- 中放/预中放管: 如 V101 是否损坏。
- 小信号处理芯片 (N201): 其供电、I2C 总线、视频输入/输出引脚是否正常工作,这是核心控制芯片。
-
检查伴音:
- 有伴音,无图像: 这是最典型的故障,说明信号已经到达小信号处理芯片,但图像处理路径中断,通常是芯片内部视频放大或解码部分损坏,或其外围元件(如钳位电容、对比度/亮度控制电路)有问题。
- 无伴音,无图像: 可能是高频头或小信号处理芯片的供电/总线有问题,导致两者都无法工作。
-
检查屏幕字符显示:
(图片来源网络,侵删)如果屏幕能显示正常的 OSD 字符(如音量、频道号),说明小信号处理芯片的 CPU 部分和 I2C 总线基本正常,故障更偏向于图像处理的具体电路。
故障现象三:图像异常、彩色异常
这类故障通常与视放电路和色度解码电路有关。
- 图像暗、对比度差:
- 检查加速极电压(在行输出变压器上调整),过低会导致图像暗。
- 检查亮度控制电路和视放电路的供电。
- 单色光栅(如红、绿、蓝):
- 红色光栅: 检查红基色视放管(如 V501)及其相关电路。
- 绿色光栅: 检查绿基色视放管(如 V502)。
- 蓝色光栅: 检查蓝基色视放管(如 V503)。
- 可能是某个视放管击穿或截止,也可能是显像管对应的阴极与灯丝短路。
- 缺色(如缺红):
- 检查小信号处理芯片的R-Y 输出引脚到红视放管之间的电路。
- 检查视放矩阵电路或末级视放电路。
- 彩色失真、爬行、不同步:
- 这通常是色度解码电路的问题,重点检查晶振(如 4.43MHz 晶体)、色带通滤波器、梳状滤波器以及小信号处理芯片的色度解码引脚及其外围电路。
- 图像几何失真(如枕形失真、幅度过大/过小):
- 检查枕形校正电路和行/场幅调整电位器(通常在主板上,标有 H-SIZE, V-SIZE 等)。
总结与关键点
- 安全第一: CRT 高压危险,新手勿碰。
- “三无”先查电源: 从保险丝开始,逐步测量开关电源各路输出电压。
- 电源正常查行扫: “三无”但电源电压正常,重点查行激励、行输出管和行输出变压器。
- 有光栅查信号: “有光栅无图声”,先看有无噪点,判断故障范围在公共通道、小信号芯片还是视放电路。
- 图纸是关键: 检修时,务必找到该型号的电路原理图和维修手册,这是判断各点电压、波形和信号走向的唯一依据。
- 易损件: 开关管、行管、行输出变压器、电解电容(尤其是电源和视放部分的)是最高频的故障点。
如果您能提供更具体的故障现象(开机瞬间有无反应、有无指示灯亮、有无声音等),可以进一步缩小故障范围,给出更精确的指导。
