在进行任何检修之前，请务必确保您的安全！电磁炉内部有大容量的滤波电容，即使断电后，电容中仍可能储存有足以致命的高压电，检修前，必须对滤波电容进行放电操作，如果您不具备电子维修基础或缺乏专业工具,请务必寻求专业维修人员的帮助。

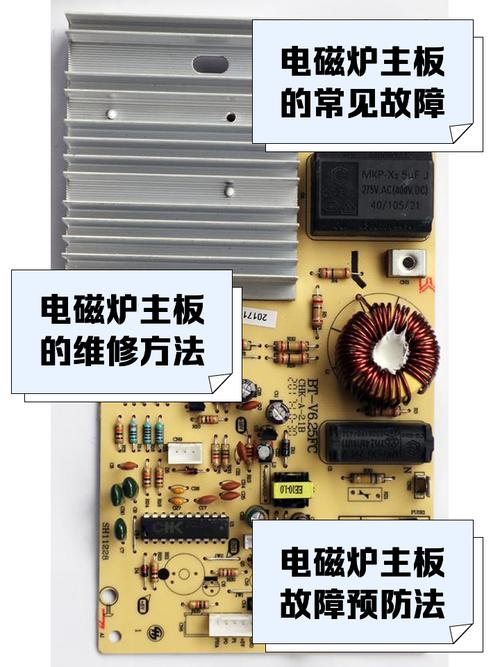

（图片来源网络，侵删）
第一部分：检修前的准备工作与安全须知
-
工具准备：
- 万用表： 数字万用表是必备工具，用于测量电压、电阻、通断。
- 绝缘工具： 如绝缘螺丝刀、镊子。
- 示波器（高级）： 如果有条件，示波器能更直观地观察PWM波形,对判断驱动电路和同步电路故障非常有帮助。
- 加热锅具： 一个普通的铁质炒锅,用于在检修后测试。
-
安全须知：
- 断电操作： 拔下电源插头,等待至少5分钟以上。
- 电容放电： 找到主板上的大容量滤波电容（通常是400V以上，几微法到几十微法），用带绝缘手柄的螺丝刀或大功率电阻（如1KΩ/5W）的两个引脚同时接触电容的正负极，进行放电,并重复几次直到确认无电压。
- 隔离测试： 最好将电磁炉与外壳隔离，例如放在一个绝缘的泡沫垫上进行测试,避免因短路或元件损坏导致外壳带电。
第二部分：常见故障现象与检修流程
故障现象一：整机无反应，指示灯不亮
这是最常见的故障,通常发生在电源输入部分。
可能原因及检修步骤：

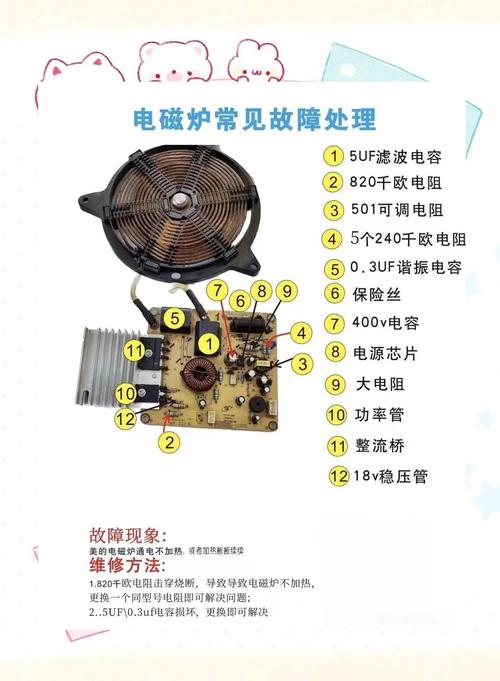

（图片来源网络，侵删）
-
外部电源问题：
- 检查： 确认家里的插座有电,可以用手机充电器或台灯测试。
- 检查电源线： 检查电源线是否内部断裂,可以用万用表电阻档测量电源线两插头之间的通断。
-
保险丝（FUSE）熔断：
- 位置： 通常在电源输入端,位于一个瓷管或玻璃管内。
- 检查：
- 目测： 如果保险丝发黑、炸裂,说明后级电路存在严重短路。
- 测量： 用万用表电阻档测量保险丝两端的电阻，应为0Ω（通路），如果阻值无穷大（断路）,则保险丝已熔断。
- 关键一步： 保险丝熔断后，切勿直接更换新的保险丝就通电！ 必须先找出导致熔断的根本原因，否则会再次熔断,甚至损坏其他元件。
- 查找短路点：
- 整流桥（DB1）： 用二极管档或电阻档测量其四个引脚之间的正反向电阻，正常情况下，任意两脚之间应有一个二极管的特性（正向有阻值，反向无穷大），如果正反向电阻都很小或为0,则整流桥已击穿短路。
- IGBT（门控管）： 这是电磁炉中最容易击穿的元件之一，将IGBT从电路板上拆下（至少断开其三个引脚），用万用表二极管档测量：
- C（集电极）与E（发射极）之间： 正反向电阻都应很大（接近无穷大），如果测得有阻值或短路,则IGBT已击穿。
- G（栅极）与E（发射极）之间： 类似一个电容，正向测量有阻值，反向测量阻值会变大，如果正反向电阻都很小或为0,则IGBT已损坏。
- 压敏电阻（RV）： 位于电源输入端，用于防雷击，如果它短路，也会导致保险丝熔断，可以拆下测量其电阻,正常应为无穷大。
-
电源电路本身故障（保险丝未熔断）：
- 检查： 如果保险丝完好，但整机无反应,可能是低压电源电路未工作。
- 测量低压输出： 电磁炉主板通常有一个小电源变压器，将220V降压后，再通过7805或类似的三端稳压IC输出+5V电压,供给CPU和检测电路。
- 检修：
- 测量变压器的初级和次级是否有交流电压。
- 测量7805的输出端是否有稳定的+5V直流电压，如果没有，检查7805的输入端是否有电压,以及其是否损坏。
故障现象二：报警不加热（如E0、E1、E2、E3等代码）
这类故障通常是检测电路或驱动电路的问题,CPU检测到异常后启动保护程序。
（图片来源网络，侵删）
奔腾PC20N-AF常见报警代码参考（具体请以主板丝印为准）：
- E0/E1/E2： 通常是锅具检测问题（无锅、锅具不符）。
- E3/E4： IGBT高温保护或传感器开路/短路。
- E5/E6： 电压过高或过低保护。
- E7/E8： IGBT过流保护。
检修步骤：
-
检查锅具：
- 确保使用的是含铁量高的平底铁锅、不锈钢锅等，空锅、铝锅、铜锅、陶瓷锅、玻璃锅等都不会加热。
- 将锅具放在炉面上，开机看是否还有报警,有时锅具位置不合适也会导致不检锅。
-
检锅电路故障（E0/E1/E2）：
- 原理： 电磁炉通过LC振荡电路来检测锅具，当有合适的锅具时，振荡会很快衰减,CPU通过检测电流或振荡信号来判断。
- 关键元件：
- 电流互感器（CT1）： 检测主回路电流,检查其初级和次级线圈是否开路或短路。
- 检锅电容/电阻： 与电流互感器并联的几个小电容和电阻，用于形成检锅信号通路,检查是否有变值或开路。
- 同步电路电阻： 比如大功率的取样电阻（如几欧姆），如果阻值变大或开路，会导致同步信号异常,CPU无法正确判断。
- 测量方法： 开机（不接锅），用万用表交流电压档测量电流互感器次级两端，应有几伏到十几伏的跳动电压，如果没有,可能是同步电路或主回路有问题。
-
驱动电路故障（导致不加热或过流保护）：
- 原理： CPU发出的PWM信号通过驱动电路（通常是专用的驱动IC，如TA8316S或分立元件）放大,去驱动IGBT的G极。
- 关键元件：
- 驱动IC（如TA8316S）： 检查其供电是否正常（通常是18V左右），输入端是否有PWM信号，输出端是否有能驱动IGBT的电压信号（通常为0-18V跳变）。
- 上拉/下拉电阻： 驱动IC输出端的电阻,用于稳定G极电压。
- G极电阻/电容： G极通常串联一个几十欧姆的电阻和一个小电容（如104），用于防止干扰和振荡,检查这些元件是否开路或损坏。
- 测量方法： 开机，用示波器或万用表（交流档）测量驱动IC的输入和输出端，应有PWM脉冲信号，如果输入有信号而输出没有,很可能是驱动IC损坏。
-
IGBT高温保护（E3/E4）：
- 检查：

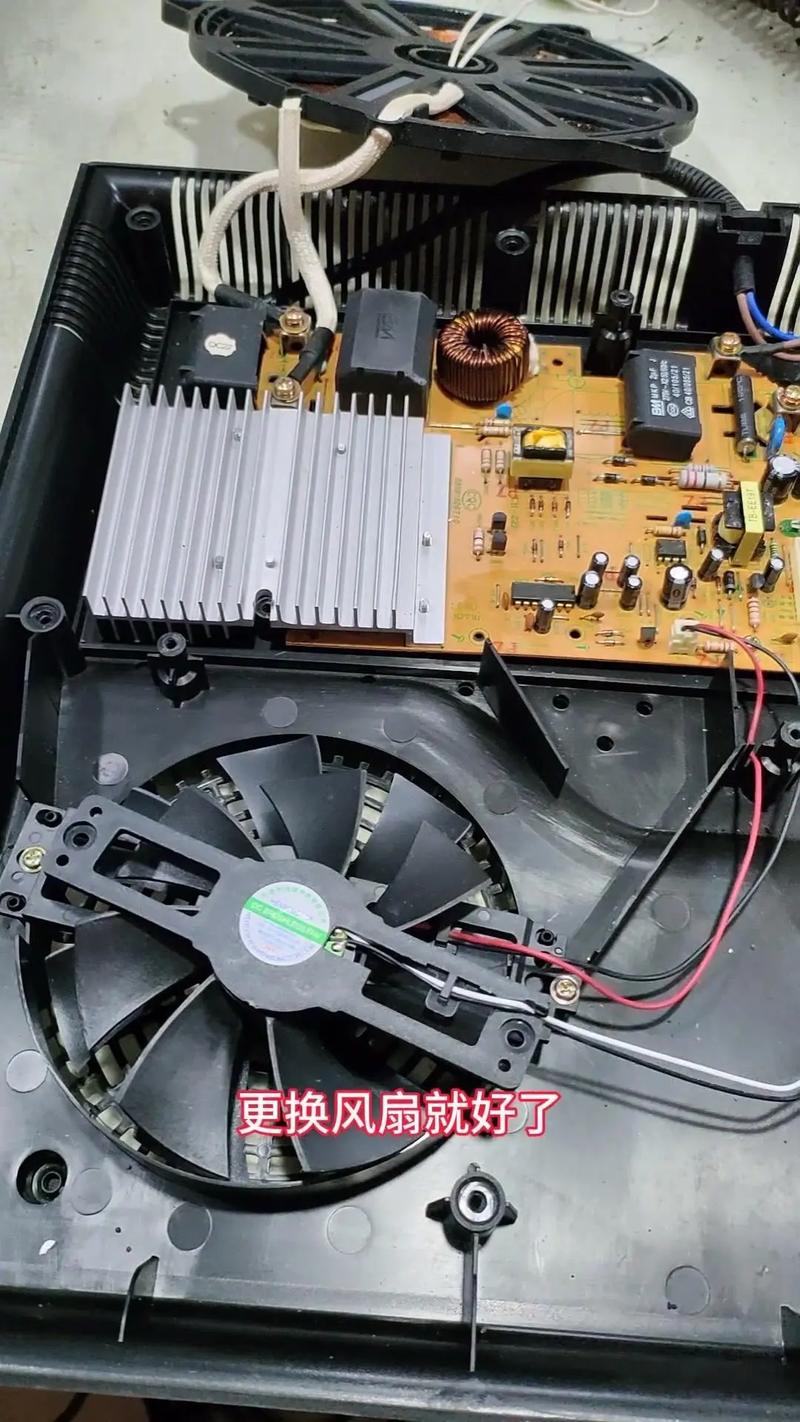

- 风扇： 检查散热风扇是否转动正常，如果风扇不转,会导致IGBT和散热片温度急剧升高。
- 温度传感器（RT1）： 这是一个负温度系数热敏电阻，安装在IGBT的散热片上，用万用表测量其阻值，在室温下应为几十到一百多千欧姆，如果阻值无穷大或为0,则已损坏。
- 散热片： 检查散热片是否被油污堵塞,影响散热。
- 检查：
-
电网电压检测故障（E5/E6）：
- 原理： 通过一个电阻分压网络,将220V交流电压按比例缩小后送给CPU检测。
- 检查： 检查分压电阻是否有变值、开路或短路的情况,这些电阻通常是几百千欧姆的大电阻。
