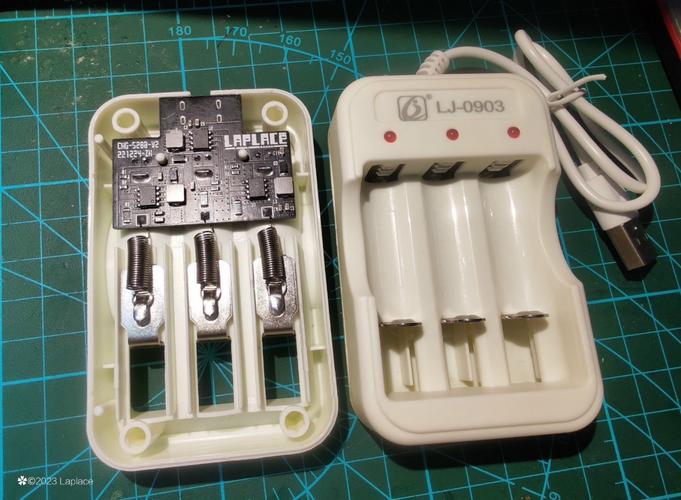

镍氢电池充电器 diy

下面我将为你提供一个从原理到实践的完整DIY指南，包括基本原理、几种不同复杂度的方案、所需元件、电路图和注意事项。

第一部分：核心原理 - 为什么不能像锂电池那样直接充？

镍氢电池充电的关键在于控制充电终止，否则会导致过充,严重损害电池寿命甚至引发危险。

1. 恒流充电：镍氢电池充电需要用恒定的电流，这个电流大小决定了充电速度（C-rate），对于2000mAh的电池，用0.2A（200mA）充电就是0.1C，通常需要14-16小时；用1A充电就是0.5C，大约需要2-3小时。
2. 充电终止方法：这是DIY充电器的核心，主要有三种方法：
   • -ΔV (负电压增量) 法：最常用、最精确的方法，在充电后期，电池电压会达到一个峰值，然后开始缓慢下降，当检测到电压下降一个特定值（通常是-5mV到-20mV/节）时,立即停止充电。
   • dT/dt (温度变化率) 法：在充电后期，电池温度会快速上升，当检测到温度在短时间内上升超过一定值（如1°C/分钟）时，停止充电,需要用到温度传感器。
   • 计时法：最简单但不精确的方法，根据电池容量和充电电流，设定一个固定的充电时间（按1.4倍容量计算时间），这种方法容易导致过充或充不满,不推荐用于对电池寿命有要求的场合。

一个好的DIY镍氢充电器，至少应该具备恒流充电和-ΔV检测功能。

第二部分：DIY方案选择

从简单到复杂,我为你提供三种方案：

超简单版（仅限5号/7号AA/AAA电池，不推荐长期使用）

这种方案利用了USB口的5V电压和限流特性,通过电阻来限制电流。

• 原理：根据欧姆定律 I = (V_source - V_battery) / R，在充电过程中，电池电压变化不大,可以近似看作恒流。
• 优点：元件极少，成本极低,电路简单。
• 缺点：
  • 电流不稳定,会随着电池电压升高而减小。
  • 没有充电终止保护，极易过充,严重损害电池。
  • 充电速度慢。
• 适用场景：应急使用，或者给一些不重要的、廉价的镍氢电池充电,并且你会在几小时后手动拔掉。

电路图：

   USB 5V ---- [电阻] ---- (+) Battery (-) ---- USB GND

• 电阻计算：
  • 假设你想给一节AA电池充电，目标电流为100mA (0.1A)。
  • 电池充满电电压约1.5V,USB电压5V。
  • R = (5V - 1.5V) / 0.1A = 35Ω，最接近的标称电阻是33Ω或39Ω。
  • 功率：P = I² * R = (0.1A)² * 35Ω = 0.35W，建议使用1W或以上的功率电阻,防止电阻过热。
• DIY方法：将一个33Ω/1W的电阻焊接到USB接口的VCC和GND引脚上，然后将电池装在电池盒里,把电池盒的正负极分别接到USB接口的VCC和GND上即可。

经典分立元件版（推荐入门）

这个方案使用常见的运放和电压比较器，实现恒流和-ΔV检测,是DIY界的经典电路。

• 核心元件：
  • 运放：如LM358、LM324,用于构建恒流源。
  • 电压比较器：如LM393，用于检测-ΔV。
  • 基准电压源：如TL431或稳压二极管,提供稳定的参考电压。
  • MOSFET：如IRF540N，作为开关,控制充电通断。
  • 采样电阻：用于检测充电电流。
• 工作原理：
  1. 恒流部分：运放通过一个“采样电阻”来检测流过电池的电流，当电流小于设定值时，运放会输出高电平，打开MOSFET，让更多电流通过；反之则减小电流,最终使电流稳定在设定值。
  2. -ΔV检测部分：比较器持续监测电池两端的电压，它记下电压的最高值，并与当前电压比较，当发现电压下降超过预设阈值（例如10mV）时，比较器翻转，输出信号关断MOSFET,停止充电。
• 优点：功能完善，充电效果好，保护到位,成本不高。
• 缺点：需要一定的模拟电路知识,焊接和调试稍复杂。
• 参考电路图： （这是一个经典的基于LM324和LM393的电路,网上可以找到很多类似的设计图）

(这是一个示意图，实际电路会更复杂，包含延时电容等元件)

DIY步骤：

1. 查找详细设计：在Google或国内的电子爱好者论坛（如“电子发烧友”）搜索“LM358 LM393 镍氢充电器电路”，可以找到很多现成的、经过验证的原理图和PCB设计。
2. 准备元件：根据找到的BOM（物料清单）购买所有元件。
3. 制作PCB：可以用洞洞板、万用板手工搭建,或者自己设计PCB后找厂家打样。
4. 焊接与调试：仔细焊接，注意极性，调试时，先用一个假负载（如大功率电阻）代替电池，测试恒流是否正常，然后再接入电池测试-ΔV功能。

基于单片机版（功能最强，可玩性高）

如果你懂一点编程，这是最灵活、功能最强大的方案。

• 核心元件：
  • 单片机：如Arduino Nano, STM32, ESP32等。
  • 恒流驱动电路：可以使用运放+MOSFET方案（同方案二），也可以使用专门的恒流驱动芯片（如基于LM317的恒流源）。
  • 高精度ADC：单片机自带的ADC精度可能不够，可能需要外接一个高精度ADC（如ADS1115）来精确测量电池电压和电流。
  • 显示屏：OLED或LCD1602，用于显示充电状态、电压、电流、时间等信息。
• 工作原理：
  1. 单片机通过ADC实时读取电池电压和电流。
  2. 通过软件算法（如PID控制）调整PWM输出，精确控制恒流源,实现恒流充电。
  3. 单片机软件中实现-ΔV算法：记录电压峰值，计算当前电压与峰值的差值，当差值超过阈值时,停止充电。
  4. 可以轻松增加更多功能：温度检测、充电计时、充满提示、自动放电维护等。
• 优点：功能无限扩展，精度高，智能化,可以制作成非常专业的充电器。
• 缺点：需要编程和电子知识，开发周期较长,成本相对较高。
• DIY步骤：
  1. 选择一个单片机平台（Arduino是入门首选）。
  2. 设计硬件电路：恒流源部分和电压/电流采样电路。
  3. 编写固件代码：实现ADC读取、恒流控制、-ΔV算法、状态机（充电、涓流、停止）、人机交互（显示按键）等。
  4. 整合测试。

第三部分：通用DIY注意事项

无论选择哪种方案,以下几点都非常重要：

1. 安全第一：
   • polarity (极性)：电池正负极绝对不能接反！这会瞬间损坏电池和电路。
   • 散热：大电流充电时，MOSFET、采样电阻、运放都会发热，需要留出足够的散热空间,必要时加装散热片。
   • 短路保护：强烈建议在电路中加入保险丝或自恢复保险丝。
2. 充电电流选择：
   • 快充：0.5C ~ 1C，速度快，但电池发热大,对寿命有影响。
   • 标准充：0.2C ~ 0.3C，兼顾速度和电池寿命,是推荐的充电方式。
   • 涓流：0.05C以下，在充电结束后，可以用很小的电流（如C/40）进行长时间补充充电,以弥补自放电。
3. 电池数量：
   • DIY充电器通常是针对固定数量电池的（如1节、2节、4节串联）。
   • 串联的电池电压相加（4节AA电池串联 = 6V）。
   • 串联的电池必须是新旧程度、容量一致的，否则容量小的电池会过充,容量大的电池会充不满。
4. 开始动手前：
   • 明确需求：你打算充几节电池？最大充电电流要多少？预算多少？想不想带显示？
   • 查找参考：不要从零开始！在GitHub、Instructables、各大电子论坛上搜索,肯定有类似的项目可以参考。
   • 从小处着手：如果你是新手，可以先从方案二开始，或者用Arduino方案，因为社区支持多,遇到问题容易解决。

祝你DIY成功！这是一个能带来巨大成就感的项目。
