第一部分：核心工作原理
废铁打包机的核心原理是液压驱动，通过一个高压液压油泵，将机械能转化为液压能，驱动液压油缸产生巨大的推力，将松散的废铁（如废钢、废铝、铜屑等）强行压入一个由高强度钢材制成的“箱体”或“模具”中，使其成为高密度的、规整的金属块，便于运输、储存和回炉再利用。

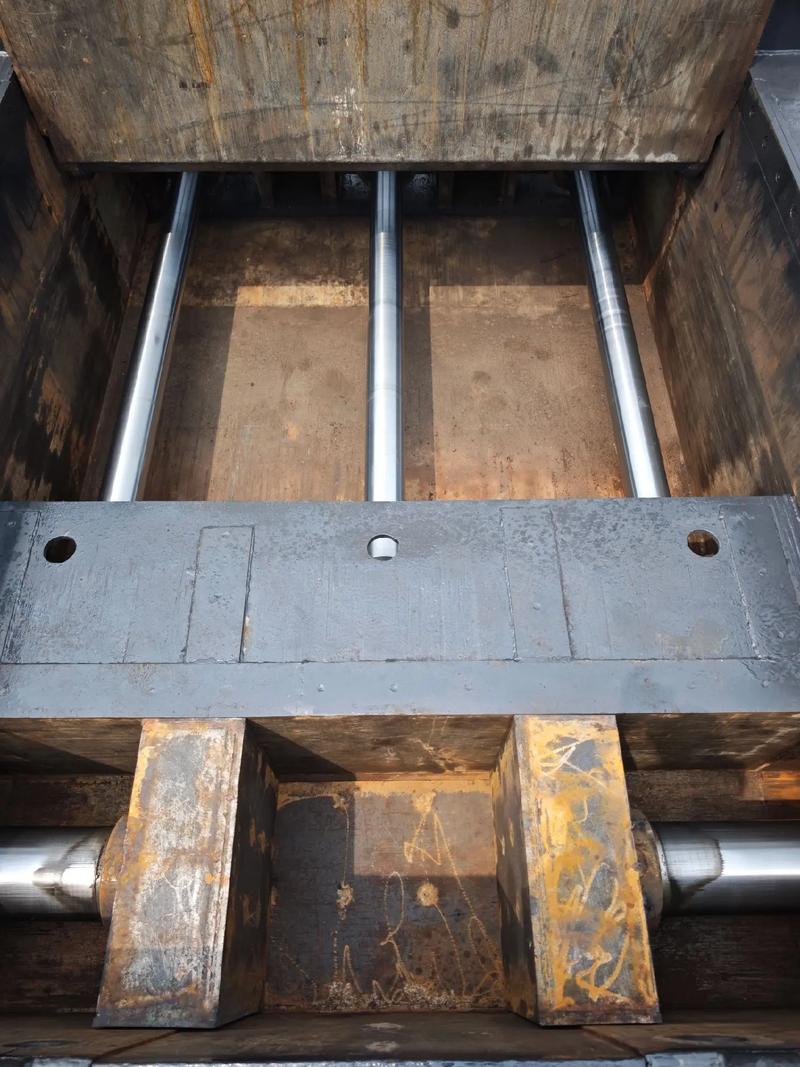

（图片来源网络，侵删）
简单流程：油泵供油 -> 液压缸动作 -> 推动压头挤压废铁 -> 达到预设压力/尺寸 -> 停止并保压 -> 捆扎/成型 -> 退回压头 -> 完成一个循环。
第二部分：主要组成部分
一台完整的废铁打包机主要由四大系统构成：
-
机械结构系统： 这是打包机的“骨架”和“肌肉”。
- 机架: 承受所有工作压力的主体结构，通常由非常厚实的钢板通过焊接或螺栓连接而成，必须具备极高的强度和刚性，以抵抗液压缸产生的巨大反作用力。
- 箱体/料仓: 废铁被投入和压缩的空间，其侧壁和底板需要特别加厚，以承受持续的挤压。
- 压头: 在箱体内水平移动，直接接触并挤压废铁的部件，通常是一个坚固的钢板，上面可能装有辅助剪切或成型的结构。
- 开门/出料机构: 压缩完成后，用于将成型的金属块推出箱体的机构，常见形式有侧推式、翻转式或底开门式。
- 捆扎/成型装置（可选但常见）： 在压头将废铁压缩到一定程度后，自动或手动用钢带将其捆扎成型，防止松散。
-
液压系统： 这是打包机的“心脏”，提供动力。

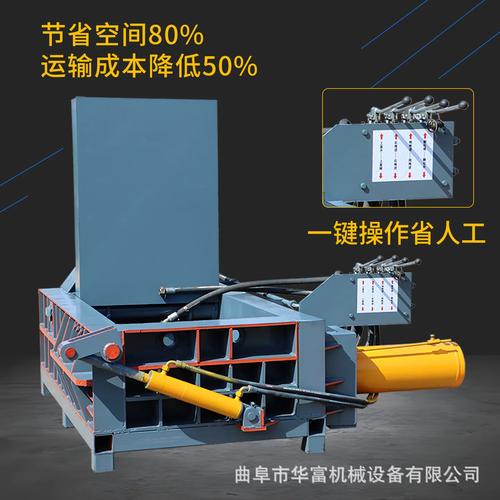

（图片来源网络，侵删）- 液压油泵: 将电机（或发动机）的机械能转化为液压能，常用齿轮泵或柱塞泵。
- 电机/发动机: 为液压油泵提供动力源。
- 液压油缸: 将液压能转化为巨大的直线机械能，驱动压头移动，这是核心执行部件。
- 液压阀组： 控制液压油的流向、压力和流量，实现打包机的各种动作（快进、工进、保压、快退等），包括电磁换向阀、溢流阀、节流阀、单向阀等。
- 油箱: 储存、过滤和冷却液压油。
- 管路和接头： 连接各个液压元件，输送高压油。
-
电气控制系统： 这是打包机的“大脑”，指挥协调。
- 控制柜： 包含主控器（如PLC或继电器电路）、断路器、接触器、变压器等。
- 操作按钮/面板： 供工人启动、停止、选择工作模式等。
- 传感器： 用于检测各种状态，如压力传感器（检测打包压力）、位置传感器（检测压头位置）、料位传感器（检测废料是否满箱）等。
- 电机： 驱动液压泵和辅助设备（如油泵、捆扎机）。
-
辅助系统：
- 安全防护装置： 如安全门、急停按钮、光电保护等，确保操作人员安全。
- 润滑系统： 为运动部件提供润滑，减少磨损。
- 除尘系统（可选）： 压缩过程中会产生粉尘，需要集尘罩和风机进行净化处理。
第三部分：制造步骤详解
制造一台打包机是一个系统工程,通常分为以下几个阶段：
设计与规划
-
确定技术参数：

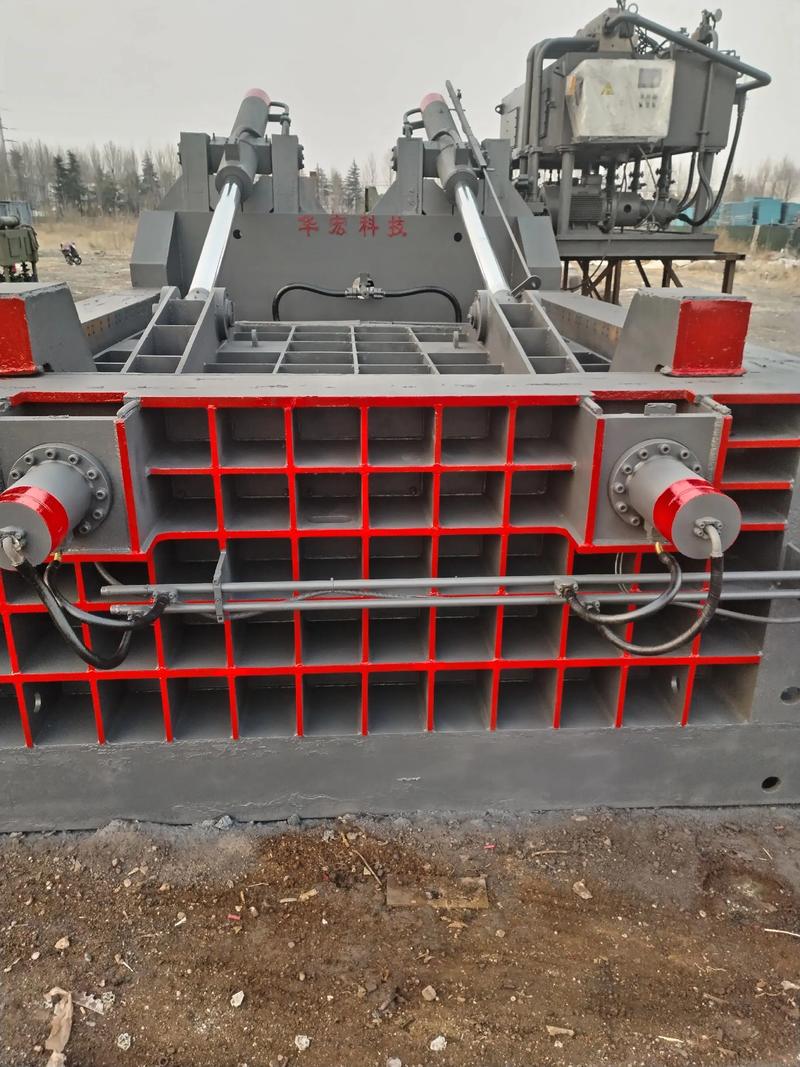

（图片来源网络，侵删）- 打包力： 这是核心指标，决定了机器的威力，100吨、200吨、300吨等。
- 打包箱尺寸： 决定了单块包块的尺寸。
- 包块密度： 希望达到的最终密度。
- 循环时间： 完成一个打包周期需要多长时间。
- 自动化程度： 是手动上料、半自动还是全自动？
-
图纸设计：
- 结构设计： 使用SolidWorks, AutoCAD等软件进行3D建模和2D工程图绘制，重点计算机架、油缸座、箱体等关键承力部件的应力分布，确保安全系数。
- 液压系统设计： 计算所需油缸直径、油泵排量、系统压力，并选择合适的液压元件型号。
- 电气控制设计： 设计电路图、PLC程序（如果使用）、I/O点列表等。
零部件采购与加工
-
结构件加工：
- 材料： 主要使用Q235B或Q355B等高强度结构钢板。
- 工艺：
- 切割： 使用大型激光切割机、等离子切割机或火焰切割机按图纸切割下料。
- 折弯： 使用大型折弯机将钢板折弯成所需形状。
- 焊接： 这是关键步骤，需要由有经验的焊工进行焊接，确保焊缝质量，防止应力集中和变形，焊接完成后，通常需要进行退火处理以消除内应力。
- 机加工： 对需要高精度的配合面（如油缸安装面、导轨面）进行铣削或磨削加工。
-
液压元件采购：
- 根据设计规格,向专业液压元件供应商采购：
- 液压油泵（品牌如YUKEN, Parker, Rexroth）
- 液压油缸（需要定制，根据吨位计算缸径和行程）
- 各种液压阀
- 高压油管和接头
- 油箱和滤油器
- 根据设计规格,向专业液压元件供应商采购：
-
电气元件采购：
采购电机、PLC、接触器、继电器、传感器、按钮、开关等。
-
标准件采购：
轴承、链条、皮带、螺栓、螺母、电线电缆等。
总装与调试
-
机械总装：
- 将加工好的机架、箱体、压头等部件吊装到一起，用螺栓或焊接方式固定。
- 安装液压油缸,确保其与压头和机架的连接牢固、同心度高。
- 安装开门/出料机构，并测试其动作是否顺畅。
-
液压系统安装：
- 将液压泵、阀组、油箱等固定在指定位置。
- 按照液压管路图连接所有油管,注意接口的清洁和密封，防止泄漏。
- 向油箱注入符合要求的液压油。
-
电气系统连接：
- 将控制柜、电机、传感器、操作面板等用线缆连接起来，严格按照电路图施工。
- 注意接地和屏蔽,防止电气干扰。
-
系统调试：
- 空载调试： 不放废料，通电测试所有动作，检查电机转向是否正确，液压系统有无异响，压头移动是否平稳，开门机构是否正常。
- 压力调试： 启动液压系统，调整溢流阀，将系统压力逐步调至设计值，并观察压力表读数是否稳定。
- 负载调试： 投入少量废料进行试压，观察包块的成型效果和密度，微调压力和保压时间等参数。
- 联调测试： 完整运行一个打包周期，测试从上料、压缩、保压、捆扎（如有）、出料到复位的全过程是否协调无误。
安全测试与出厂
- 安全测试： 测试所有安全防护装置是否有效，如按下急停按钮是否能立即切断所有动力。
- 性能测试： 连续运行数小时，检查机器的稳定性和可靠性。
- 喷漆与包装： 对机器表面进行喷漆处理，以防锈蚀，并美观，最后进行妥善包装，准备出厂。
第四部分：重要注意事项与警告
- 危险性极高： 液压打包机在运行时会产生巨大的力量，任何部件的失效都可能导致严重的安全事故。强烈建议由具备资质的专业团队进行设计和制造。
- 专业知识要求： 需要精通机械设计、液压传动、材料力学、电气自动化等多方面的知识。
- 法规符合性： 制造的设备必须符合国家相关的安全标准和规范。
- 成本考虑： 自制一台打包机的成本（包括设计、加工、采购、调试）可能并不比直接购买一台成品低，而且质量和安全性难以保证。
制造一台废铁打包机是一项复杂的工业工程,对于个人或小作坊来说，强烈不建议尝试自制，购买一台成熟、安全、有保障的成品是更经济、更安全的选择。
如果您是出于学习或研究目的,可以从拆解一台废旧的小型打包机开始，理解其内部构造和工作原理，然后再考虑设计和制造更简单的设备。
