海信KA5Q1265RF电源故障维修资料如何排查修复？

以下为您整理了一份详尽的 海信KA5Q1265RF电源板维修资料，涵盖了芯片介绍、工作原理、常见故障、维修步骤和关键参数，希望能对您有所帮助。

核心芯片介绍：KA5Q1265RF

KA5Q1265RF是日本Fairchild（仙童）公司生产的一款离线式开关电源控制芯片，内部集成了高压启动电路、振荡器、PWM控制器、过流保护、过压保护和过热保护等功能，它采用5脚或8脚封装（常见于电源板应用），具有外围电路简单、工作稳定、保护功能完善等优点。

主要特性：

• 内置高压启动电路：无需外部启动电阻，简化了电路设计。
• 电流模式控制：响应速度快，具有良好的负载调整率。
• 逐周期限流保护：防止变压器初级电流过大而损坏开关管。
• 过压保护：当反馈电压异常时，关闭输出。
• 欠压锁定：确保电源在正常电压范围内工作。
• 内置前沿消隐：防止开关管在导通瞬间因尖峰脉冲误触发。

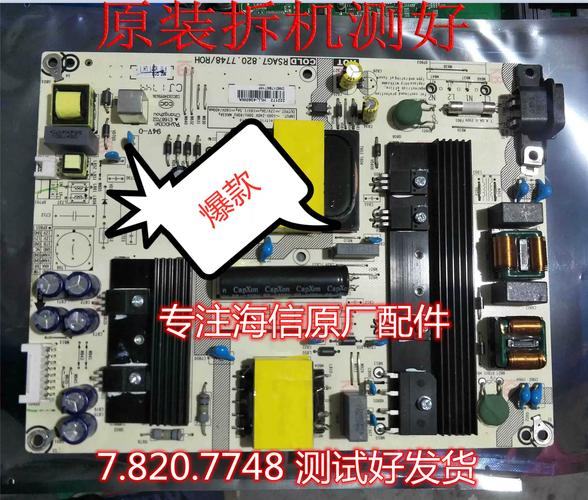

电源板工作原理简述

采用KA5Q1265RF的电源板通常为PFC（功率因数校正）+ LLC谐振双架构，这是目前主流液晶电视电源的方案。

市电输入与抗干扰电路

• 作用：滤除市电中的高频干扰，同时防止电源本身产生的干扰反馈到市电中。
• 关键元件：CX1, CX2 (X电容), LF1 (共模电感), TH1 (负温度系数热敏电阻)。
• 维修要点：CX1/CX2是否短路或失效，LF1是否开路，TH1是否烧毁。

PFC（功率因数校正）电路

• 作用：将整流后的脉动直流电，校正为平滑的高压直流电（通常为+380V DC），提高功率因数，减少电网谐波污染。
• 核心控制：通常由另一颗专用PFC芯片（如NCP1653, L6562等）控制。
• 关键元件：PFC开关管（如K2655, K2678等）、PFC升压电感、PFC整流二极管（如D80）、PFC滤波电容（如C80）。
• 维修要点：PFC开关管是否击穿，升压电感是否虚焊，PFC输出电压是否正常（应在+370V-+400V之间波动）。

KA5Q1265RF主电源（LLC谐振）电路

• 作用：将PFC输出的高压（约380V）转换为+24V（或+32V/36V，视机型而定）和+12V（或+5V）等多路低压直流电，供给电视主板、背光板等。
• 工作流程：
  1. 启动：市电通过PFC电路后，高压电通过电阻（或直接）为KA5Q1265RF的VCC引脚提供启动电压，芯片开始工作。
  2. 振荡与驱动：KA5Q1265RF内部振荡器产生PWM信号，经驱动后推动主开关管（下管，如K2645, K2655等）工作。
  3. LLC谐振：主开关管与变压器初级、谐振电容（如C8XX）等组成LLC谐振电路，实现软开关，提高效率。
  4. 稳压与反馈：次级+24V电压通过光耦（如PC817）和精密稳压源（如TL431）采样，反馈到KA5Q1265RF的反馈端（FB），通过调节PWM占空比来稳定输出电压。
• 关键元件：
  • 主开关管：最容易损坏的元件之一，常见型号为K2645, K2655, K2678等。
  • 谐振电容：容量减小会导致电源发出“吱吱”声，输出电压不稳。
  • 电源变压器：初级绕组开路或短路会导致无电压输出。
  • 整流二极管：次级低压整流管（如肖特基二极管）是否击穿。
  • 光耦：用于反馈，开路或短路会导致输出电压异常。
  • VCC供电电路：为KA5Q1265RF提供持续工作电压，通常由一个辅助绕组经整流滤波后得到。

常见故障分析与维修步骤

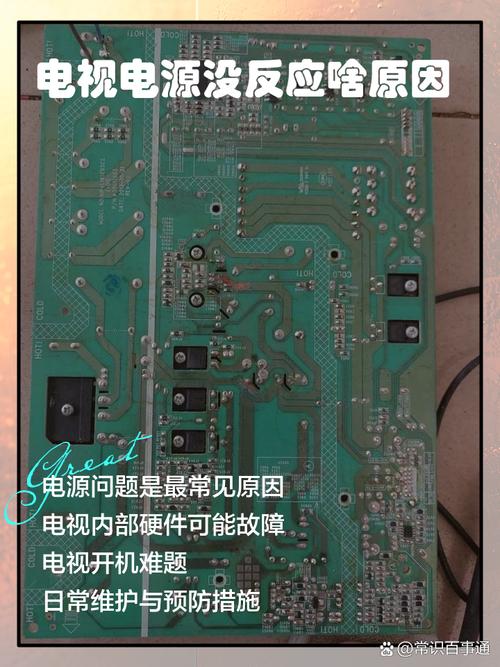

故障现象一：完全无反应，指示灯不亮

原因分析：

1. 市电输入问题：保险丝熔断，电源线损坏。
2. PFC电路问题：PFC开关管击穿，导致保险丝熔断。
3. 主电源问题：主开关管击穿，导致保险丝熔断。
4. KA5Q1265RF芯片本身损坏。

维修步骤：

1. 安全第一：断开电源，拔下所有连接线。
2. 观察保险丝：
   • 保险丝熔断且发黑：说明后级存在严重短路，重点检查 PFC开关管 和 主电源开关管 是否击穿，用万用表二极管档测量其三个极间的电阻，正常情况下，C-E极、G-S极应有一定阻值，D-S或C-E之间不应短路，若击穿，需检查其驱动电阻、稳压管等周边元件是否一同损坏。
   • 保险丝熔断但透明：可能是瞬间浪涌电流导致，或电容老化漏电，重点检查 输入滤波电容 和 PFC输出滤波电容 是否鼓包、漏液。
   • 保险丝完好：问题出在整流桥之后的高压部分未工作。
3. 测量PFC输出电压：
   • 若PFC输出电压为+300V左右（未开启），说明PFC电路未工作，检查PFC控制芯片及其外围电路。
   • 若PFC输出电压为+380V左右，说明PFC电路正常，问题在主电源。
4. 测量KA5Q1265RF关键引脚：
   • VCC (供电脚)：上电瞬间测量是否有启动电压（通常16-20V），若无，检查启动电阻或VCC整流滤波电路。
   • OUT (输出驱动脚)：若无驱动波形输出，且VCC正常，则基本可判断KA5Q1265RF芯片损坏。

故障现象二：有“吱吱”叫声，指示灯闪烁

原因分析：

1. 负载过重：次级某路输出短路，导致电源保护。
2. 电源本身问题：
   • 谐振电容 容量减小或失效。
   • 主开关管 性能不良。
   • KA5Q1265RF 芯片工作不稳定。
   • 反馈环路 异常（光耦、TL431、取样电阻等）。

维修步骤：

1. 脱开负载法：断开电源板与主板的连接，只接假负载（如40W/220V灯泡）到+24V输出端，若“吱吱”声消失，说明是主板或背光板有短路故障。
2. 假负载测试：
   • 接上假负载后,若“吱吱”声依旧，说明电源板本身故障。
   • 测量+24V输出电压是否偏低且波动。
3. 重点检查电源板：
   • 谐振电容：用容量表或代换法检查。
   • 反馈电路：测量光耦是否导通，TL431的R端电压是否正常（约2.5V），取样电阻是否变值。
   • KA5Q1265RF：检查其VCC电压是否稳定，有无波动。

故障现象三：输出电压过高或过低

原因分析：

1. 输出电压过高：
   • 光耦 开路或性能不良。
   • TL431 精密稳压源击穿或失效。
   • 取样电阻 阻值变大（导致电压过高）或变小（导致电压过低）。
   • KA5Q1265RF 反馈端内部电路损坏。
2. 输出电压过低：

   除了上述原因
