重要提示：安全第一！
- 断电操作：在进行任何检修前，务必拔掉电视电源线，并等待几分钟让主板上的大电容充分放电。
- 防静电：佩戴防静电手环，或在触摸主板前先触摸金属水管等接地物体，防止静电损坏精密元件。
- 记录与拍照：在拆卸和测量前，对连接线、元件位置进行拍照或记录，方便后续恢复。
- 风险自负：如果您没有电子维修经验，强烈建议将电视送至专业维修点，不当操作可能导致故障扩大，甚至无法修复。
第一步：初步观察与诊断

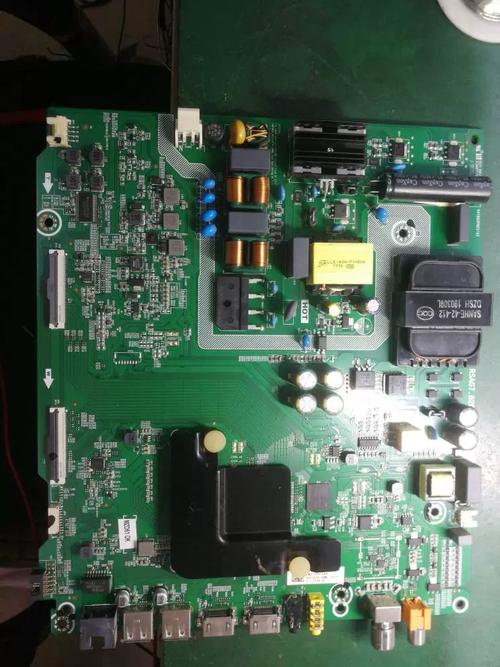

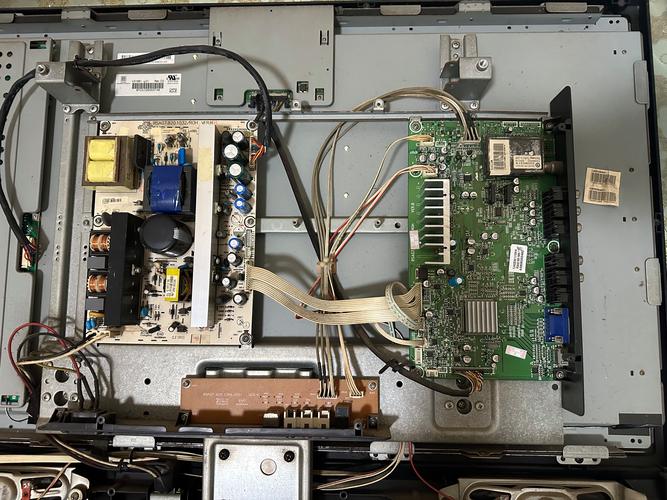

将电视后盖打开,露出主板，先不要通电，进行目视检查。
（图片来源网络，侵删）
-
外观检查：
- 烧毁痕迹：仔细观察主板上的电容、电阻、IC芯片等元件，看是否有鼓包、漏液、发黑或烧焦的痕迹，这是最常见的故障点之一。
- 物理损坏：检查主板是否有明显的裂痕、磕碰或异物。
- 电源模块：重点检查电源相关的部分，如PFC（功率因数校正）电路、主开关电源的电容和变压器。
- 接口：检查所有接口（如LVDS屏线接口、AV接口、HDMI接口）是否有松动、氧化或针脚歪斜。
-
通电“看、听、闻”：
- 连接好屏线、电源线，但先不要装后盖，方便观察。
- 通电瞬间：观察电视屏幕是否有瞬间亮起（通常伴随背光）然后熄灭，或者电源指示灯的状态（亮、灭、闪烁）。
- 听声音：仔细听通电时是否有“滋滋”声、高压打火声或正常的“滴”一声（部分主板有开机自检音）。
- 闻气味：闻一下是否有烧焦的异味。
第二步：根据故障现象进行针对性检修
故障现象一：完全不开机（指示灯不亮）
这通常是电源部分的问题,主板上的电源模块（有时是独立的电源板，有时集成在主板上）负责将220V交流电转换为+12V、+5V、+3.3V等直流电压供给其他部分。
-
检查保险丝：
（图片来源网络，侵删）- 找到电源输入端的保险丝（通常是一个棕色或黑色的管状元件，在交流电输入处）。
- 使用万用表的二极管档或电阻档测量其是否导通（阻值接近0Ω），如果保险丝熔断（断路），说明后级电路存在严重短路。
- 切勿直接更换保险丝！ 必须先找到短路点，否则会再次烧毁。
-
检查关键元件：
- PFC电路：检查PFC开关管（通常是一个较大的MOS管）、PFC电感、PFC驱动IC以及其周边的大电容（如450V电解电容）是否击穿短路。
- 主开关电源IC：检查主开关电源的PWM控制芯片（如OB2268、OB3309等常见型号）及其周边的电阻、电容、开关管是否损坏。
- 整流桥：检查输入端的整流桥是否击穿短路。
-
测量输出电压：
- 如果保险丝完好,可以通电测量电源模块的输出端（如+12V、+5V、+3.3V）是否有电压输出。
- 注意安全！ 使用万用表表笔进行测量，避免短路。
- 如果某个电压输出为0V或严重偏低,说明对应的电源电路有故障。
故障现象二：指示灯亮，但屏幕不亮（黑屏）
这通常是信号处理、屏驱动或背光电路的问题。
-
区分是“无图像”还是“无背光”：
（图片来源网络，侵删）- 方法：在黑暗环境下，用手电筒照射屏幕，如果能看到非常暗淡的图像，说明是背光电路故障，如果完全看不到任何图像，则可能是信号处理或屏驱动电路故障。
-
如果是“无背光”故障：
- 背光供电：检查主板输出的+12V或+24V背光电压是否正常到达背光板（通常在屏线接口附近可以测量）。
- 背光使能信号：检查主板送出的背光开关/使能信号（通常是一个低电平有效的信号，如BL_ON或BL_EN）是否正常，这个信号由CPU或主控芯片发出。
- PWM亮度信号：检查背光亮度控制信号（PWM信号）是否存在，如果这个信号异常，背光也可能不亮或亮度很低。
- 主板背光驱动IC：检查主板上的背光驱动芯片（如OZ9926、OZ960等）及其周边元件是否正常，这是背光电路的核心。
-
如果是“无图像”故障（有伴音或无伴音）：
-
有伴音，无图像：说明主板的CPU系统和伴音系统基本正常，问题出在视频解码、图像处理或屏驱动输出部分。
- 检查主芯片供电：测量主控CPU和图像处理芯片的供电（如+3.3V, +1.8V, +1.2V等）是否正常。
- 检查晶振：检查CPU、视频解码等芯片的晶振是否起振，可以用示波器测量，或用万用表测电压（正常起振时，两脚电压会略不同）。
- 检查存储器（Flash/EEPROM）：如果存储器数据丢失或损坏，可能导致无法启动或无图像，尝试重新刷写固件（需要专业工具和资料，风险高）。
- 检查LVDS信号：测量主板到屏幕的LVDS接口信号，正常工作时，LVDS排线上会有复杂的脉冲信号，需要示波器才能准确测量。
-
无伴音，无图像：说明问题在主板的核心系统，如CPU、供电、时钟或复位电路。
- 检查CPU供电：这是最关键的，确保CPU所有供电引脚的电压都正常且稳定。
- 检查复位电路：检查CPU的复位引脚在通电瞬间是否有一个低-高电平的复位脉冲。
- 检查总线通信：检查CPU与存储器、伴音芯片等之间I2C总线（SDA, SCL）的波形是否正常，如果总线通信失败，整个系统可能无法工作。
-
第三步：海信42K200主板常见故障点总结
根据维修案例,这块主板有几个高发故障区：
-
电源部分：
- PFC大电容鼓包/失效：这是最常见的通病，这些电容通常为450V/100μF左右，鼓包后会导致电源输出不稳定，引起各种疑难杂症，如开机黑屏、自动关机、图像闪烁等。
- 电源IC损坏：如PFC驱动IC或主PWM控制IC损坏，导致无电压输出。
-
背光部分：
- 背光驱动IC损坏：如OZ9926等芯片损坏，导致无背光输出。
- 背光使能信号电路问题：某个三极管或电阻损坏，导致BL_ON信号无法正常传输。
-
核心系统部分：
- 主芯片供电电路的贴片电阻/电容损坏：为CPU和主控芯片供电的某个小电阻或电容开路/短路，导致芯片不工作。
- 晶振损坏：系统晶振（如24MHz）或图像晶振停止工作，导致系统死机。
- 存储器（24CXX系列）问题：数据丢失，导致无法开机或功能异常。
第四步：维修工具与备件
- 必备工具：
- 数字万用表（必备）
- 电烙铁、吸锡器/焊台
- 松香、焊锡丝
- 镊子、放大镜
- 进阶工具：
- 示波器（用于检测信号，是高手必备）
- 可调直流稳压电源（用于安全上电测试）
- 常见备件：
- PFC大电容（450V/100μF）
- 背光驱动IC（如OZ9926）
- 主电源IC
- 常见的贴片电阻、电容
- 主板上的小型号晶振
总结与建议
检修海信42K200主板是一个逻辑推理和经验积累的过程,建议您按照“先电源，后信号；先供电，后功能”的顺序进行排查。
- 从简单入手：先目视检查，再测量保险丝和关键电压。
- 缩小范围：通过故障现象，将问题定位到电源、背光、核心系统中的某一个区域。
- 深入排查：在定位的区域内，对关键元件和电路进行逐点测量。
如果您的维修经验不足,尤其是涉及到BGA封装的主芯片或需要刷写固件时，强烈建议寻求专业维修人员的帮助，盲目拆卸和焊接很可能会让主板彻底报废。
