重要声明:安全第一!
18650电池是能量密度很高的锂离子电池,如果处理不当,存在短路、过充、过放、发热甚至起火爆炸的风险。

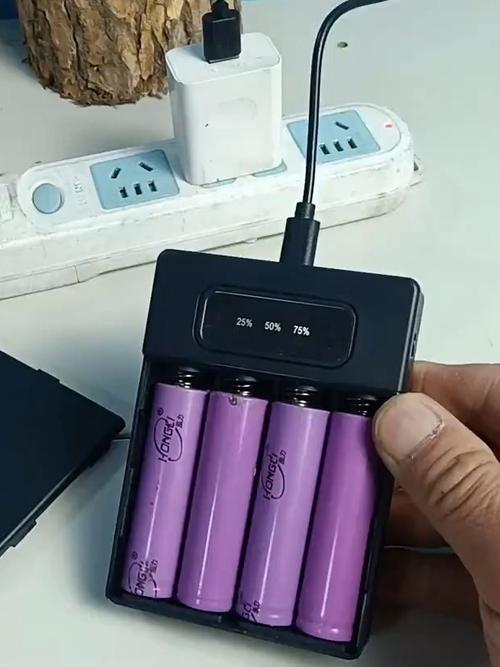

(图片来源网络,侵删)
- 新手务必谨慎:如果你对电路和电池没有基本了解,强烈建议购买成品充电宝,或者从简单的单节电池充电宝开始尝试。
- 使用正规电芯:不要使用来源不明、外观破损或性能不佳的二手18650电池,推荐购买知名品牌(如三星、LG、索尼、宁德新能源ATL等)的新电池。
- 必备保护电路:必须使用带有过充、过放、过流、短路保护的充电管理模块(TP4056或类似),这是安全的底线。
- 做好绝缘:所有电池和电路板都必须做好绝缘处理,防止金属外壳或其他导电物体导致短路。
第一部分:准备工作
核心材料清单
| 类别 | 名称 | 推荐规格/型号 | 说明 |
|---|---|---|---|
| 电池 | 18650锂离子电池 | 电压:3.7V;容量:根据需求(如2000mAh, 3500mAh, 5000mAh) | 数量:制作单节充电宝用1节;制作双节串联用2节(需注意匹配)。 |
| 充电管理 | TP4056充电模块 | 带Micro-USB输入,通常带状态指示灯 | 必须!负责安全地给锂电池充电,防止过充,部分版本带自动断电功能。 |
| 升压模块 | MT3608或XL6009 升压模块 | 输入:2V-24V;输出:5V/2A或更高 | 必须!将锂电池的3.7V电压升压到标准的USB 5V电压,给手机等设备充电。 |
| 外壳 | 18650电池盒/外壳 | 塑料或金属材质,内部空间足够容纳所有组件 | 可以是现成的18650手电筒外壳,或3D打印外壳,或自己用木板/亚克力制作。 |
| 接口 | USB母座 | USB-A 或 Type-C | 用于输出5V电压给设备充电。 |
| Micro-USB 或 Type-C 公座 | 用于输入电源给充电宝充电。 | ||
| 其他 | 导线 | 杜邦线或焊锡线 | 用于连接各个模块。 |
| 开关 | 拨动开关或轻触开关 | 用于控制升压模块的通断,节省电量。 | |
| 热缩管 | 用于包裹电池和焊点,起绝缘和保护作用。 | ||
| 螺丝、螺丝刀、电烙铁、焊锡等 | 基本工具。 |
工具清单
- 电烙铁和焊锡
- 热风枪(可选,用于拆卸模块上的元件)
- 螺丝刀
- 万用表(强烈推荐,用于测试电压和电路)
- 剪线钳/剥线钳
第二部分:制作步骤(以单节18650为例)
这个方案最简单,适合新手。
步骤1:选择和准备电池
- 测量电池电压:用万用表测量你的18650电池,电压应该在3.0V以上,如果低于3.0V,说明电池可能过放,需要先激活(用TP4056模块充到4.2V)。
- 固定电池:将电池放入外壳中,确保它能稳固地卡在里面,不会晃动,如果太松,可以用泡沫或纸巾填充。
步骤2:连接充电模块(TP4056)
- 理解TP4056模块接口:
CC/C-和BAT/B+:连接电池的负极和正极。Micro-USB:输入充电电源。Status(可选):连接LED指示灯,显示充电状态。
- 焊接连接线:
- 将一根导线焊接到
BAT/B+端,另一端引出,作为电池的正极输出。 - 将另一根导线焊接到
CC/C-端,另一端引出,作为电池的负极输出。 - 注意极性! 焊接前务必用万用表确认,接反会损坏模块和电池。
- 将一根导线焊接到
步骤3:连接升压模块(MT3608)
- 理解升压模块接口:
IN+和IN-:输入电源,连接电池。OUT+和OUT-:输出电源(5V),连接USB接口。- potentiometer (蓝色小旋钮):调节输出电压。
- 焊接连接线:
- 从TP4056模块引出的电池正极线,连接到升压模块的
IN+。 - 从TP4056模块引出的电池负极线,连接到升压模块的
IN-。
- 从TP4056模块引出的电池正极线,连接到升压模块的
- 调节输出电压:
- 在连接任何USB接口之前,先用万用表测量
OUT+和OUT-之间的电压。 - 用小螺丝刀非常缓慢地旋转蓝色旋钮,同时观察万用表读数,直到它稳定在 0V。
- 这一步至关重要! 电压过高会烧毁你连接的设备!
- 在连接任何USB接口之前,先用万用表测量
步骤4:添加开关和USB接口
- 安装开关:
- 在升压模块的
IN+输入端之前,串联一个开关,这样,开关断开时,整个升压电路就不耗电,只保留TP4056的微小静态功耗。
- 在升压模块的
- 安装USB输出接口:
- 将USB母座的
VCC(通常是红色线) 连接到升压模块的OUT+。 - 将USB母座的
GND(通常是黑色线) 连接到升压模块的OUT-。 - 同样,极性不能接错。
- 将USB母座的
步骤5:组装和绝缘
- 内部布局规划:将TP4056模块、升压模块、开关和USB接口在电池旁合理摆放,确保所有导线长度合适,不会拉扯。
- 绝缘处理:
- 用热缩管包裹所有裸露的焊点和金属部分。
- 确保电池正负极不会接触到外壳的金属部分(如果是金属外壳)。
- 固定和封壳:
- 用热熔胶或双面胶将各个模块固定在外壳内壁。
- 盖上外壳,拧上螺丝,如果太紧或太松,需要调整内部布局。
第三部分:测试
- 充电测试:通过Micro-USB接口给充电宝充电,观察TP4056上的红色充电指示灯是否亮起,充满后会变为绿色(或熄灭)。
- 放电测试:
- 打开开关。
- 用手机或数据线连接USB接口,看是否能正常充电。
- 用万用表测量USB口的电压,确保在5V左右。
- 温升测试:充电和放电一段时间后,触摸外壳和各个模块,检查是否有异常发烫现象,轻微发热是正常的,但如果烫手,说明可能存在短路或电流过大问题,应立即断开检查。
第四部分:进阶与优化
制作双节串联充电宝(7.4V输出)
- 电池:使用两节18650电池,串联(正负极相连,总电压为7.4V)。
- 充电管理:需要使用两节串联充电模块(如平衡充电模块),如 2S BMS 或 TP5108,普通TP4056只能充单节电池,串联充电模块可以确保两节电池均匀充电,防止某节电池过充或过放。
- 升压模块:MT3608等模块的输入电压范围通常可以覆盖7.4V,所以可以直接使用,同样需要将输出电压调节到5V。
- 注意:双节串联的能量更大,短路风险也更高,对制作工艺和绝缘要求更严格。
增加电量显示
- 可以购买一个 18650电池电量计模块(如基于
MAX17048芯片)。 - 它可以连接到电池两端,并通过I2C协议将电量百分比数据发送到一个小屏幕(如OLED显示屏)上,让你直观地知道剩余电量。
改善外壳和散热
- 为外壳预留散热孔。
- 在发热量大的模块(如大电流放电时)下方贴上导热硅脂,帮助热量传导到外壳散发。
通过以上步骤,你就可以成功制作出一个属于自己的、独一无二的18650充电宝了,享受DIY的乐趣,但请务必将安全放在首位!
