常见故障现象
电源故障通常表现为以下几种情况:

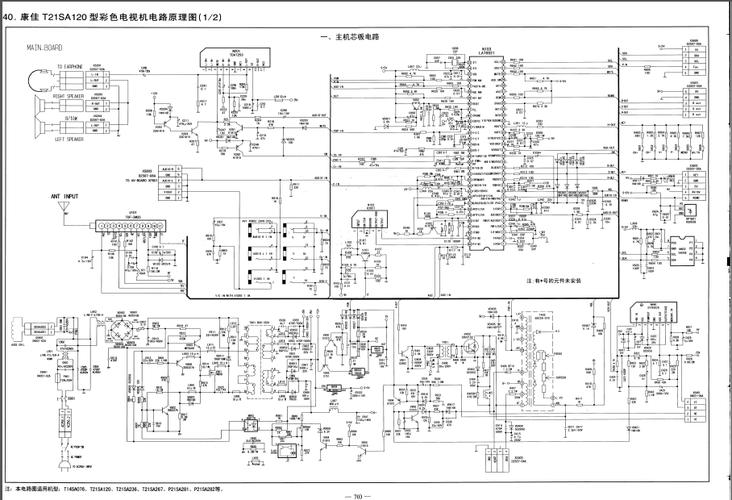

(图片来源网络,侵删)
- 完全无反应:开机后,指示灯不亮,屏幕全黑,没有任何声音。
- 指示灯亮但不开机:电源指示灯亮(通常是红色或黄色),但按遥控器或面板按键,屏幕不亮,也没有声音。
- 有“吱吱”声:开机时能听到电源部分发出“吱吱”的叫声,但屏幕和声音都没有。
- 屡烧保险管:更换新的保险管后,一开机保险管立即熔断。
主要故障原因
这些现象通常由以下几个部分的问题引起:
-
市电输入及抗干扰电路故障:
- 保险管烧断:这是最常见的情况,保险管烧断说明后级电路存在严重短路。
- 压敏电阻击穿:遭遇电压过高时,压敏电阻会短路,导致保险管熔断。
- X电容、Y电容失效:可能导致电路工作不稳定或引入干扰。
-
整流滤波电路故障:
- 整流桥(全桥)击穿:导致交流电直接短路,烧保险管。
- 大滤波电容(如C807)失效或鼓包:会导致电压不稳,工作异常,甚至引发其他元件损坏。
-
开关电源核心电路故障:
(图片来源网络,侵删)- 开关管(如V801)击穿:这是最致命的故障,开关管击穿会直接导致保险管熔断,击穿的原因通常是驱动电路、稳压电路或开关管本身质量不佳。
- 启动电阻(如R803、R804)变值或开路:负责给开关管提供初始的启动电压,如果开路,开关电源将无法启动。
- 脉宽调制芯片(如KA3842N、UC3842N)损坏:这是开关电源的“大脑”,芯片损坏,开关管将无规律地工作或不工作。
- 光耦(如IC802)损坏:负责将输出端的电压变化反馈给初级侧的PWM芯片,以稳定输出电压,光耦失效会导致输出电压失控(过高或过低)。
- 稳压电路分压电阻(如R810、R811、R812)变值:会导致给PWM芯片的反馈电压错误,引起输出电压异常。
-
输出及负载电路故障:
- 负载短路:行输出电路(高压包、行管、偏转线圈等)是电源的主要负载,如果行输出部分短路,电源会因过流保护而停止工作,表现为“吱吱”声或不开机。
- 输出整流二极管、滤波电容损坏:导致各组电压输出异常,无法正常供电给主板和显像管电路。
故障排查与维修步骤
⚠️ 安全警告:
- 务必断电操作:在维修前,务必拔下电源插头。
- 使用隔离变压器:为了安全,强烈建议使用隔离变压器进行维修,因为开关电源初级电路带市电高压,非专业人员操作有触电危险。
- 注意高压:即使拔掉电源,显像管高压嘴上仍有残留高压,需放电处理。
第一步:外观与初步检查
- 观察保险管:打开后盖,找到电源板上的保险管(通常在交流输入端附近)。
- 保险管发黑或熔断:说明后级存在严重短路。禁止直接换上新保险管通电!
- 保险管完好:说明后级没有直接短路,可能是启动电路或负载问题。
第二步:测量关键点电压(通电测试)
⚠️ 此步操作有风险,请务必小心!
-
保险管完好时:
- 在主滤波电容(通常是400V左右的电解电容)两端测量直流电压,正常应有约 300V 左右的直流电压(220V交流电整流滤波后的值),如果没有电压,检查市电输入、保险管、抗干扰电路和整流桥。
- 如果有300V电压,但电源不工作,重点检查 启动电路(电阻R803/R804)和 PWM芯片(如KA3842N)的供电脚(通常是7脚或8脚)是否有启动电压(约16-20V),如果没有,检查启动电阻和芯片。
-
保险管熔断时:
- 断电,用万用表的二极管档或电阻档,在路测量以下元件是否击穿短路:
- 整流桥:交流输入端和直流输出端之间应有一定阻值,不应短路。
- 开关管:测量其三个极(D、G、S)之间是否短路,特别是D极和S极之间,击穿是常见故障。
- 主滤波电容:检查是否已击穿或严重漏电。
- 压敏电阻:检查是否短路。
- 断电,用万用表的二极管档或电阻档,在路测量以下元件是否击穿短路:
第三步:排查负载
如果初级电路(开关管、PWM芯片等)被换新后,新保险管依然熔断或电源发出“吱吱”声,说明问题很可能在 负载电路。
- 断开负载法:
- 找到电源板给主板供电的排线或插头(通常是+B电压,如+115V、+130V等,具体看图纸)。
- 小心地将这根排线从电源板上拔下,让电源空载。
- 更换新保险管后,通电测试。
- 如果此时电源能正常工作,指示灯亮,有“吱吱”声消失,说明故障在主板负载,最常见的是 行输出电路,需要维修行管、高压包、逆程电容等。
- 如果拔掉负载后,保险管依然熔断或“吱吱”声依旧,说明故障点仍在电源板本身,需要仔细检查初级电路中是否有其他被连带损坏的元件(如开关管的限流电阻、RCD吸收回路等)。
第四步:电源输出电压异常
如果电源能启动(指示灯亮),但屏幕无光栅或图像异常,需要测量电源各组输出电压是否正常(如+B电压、+12V、+5V等)。
- 电压过高:通常是稳压电路失效,如光耦、PWM芯片、误差放大管或分压电阻有问题,这非常危险,可能导致负载烧毁,需立即断电。
- 电压过低或为零:可能是整流二极管、滤波电容损坏,或负载过重。
常见维修点与易损件
根据康佳T21SK026的图纸和维修经验,以下是一些关键点和易损件:
- 保险管:F801,规格通常是T2A或T3A/250V。
- 压敏电阻:NR801,通常在保险管旁边,容易因雷击或电压波动而击穿。
- 整流桥:DB801。
- 主滤波电容:C807,容量通常是220μF/400V,鼓包或失容是常见问题。
- 开关管:V801,型号可能是2SC5144、2SC4119等,是最高危的元件之一。
- 启动电阻:R803、R804,通常是几百KΩ的大功率电阻,容易变值或开路。
- PWM芯片:IC801,型号可能是KA3842N、UC3842N或其兼容型号。
- 光耦:IC802,型号可能是PC817或TLP621。
- 取样电阻:R810、R811、R812,通常在光耦附近,阻值较小,容易变值导致电压漂移。
维修康佳T21SK026的电源故障,可以遵循“由外到内,由简到繁”的原则:
- 先看保险:断则查后级短路,通则查启动和芯片。
- 测电压:测300V和芯片供电,判断故障在哪一部分。
- 断负载:区分是电源板问题还是主板问题。
- 换元件:根据测量结果,更换损坏的开关管、PWM芯片、电容等。
对于没有电子基础和维修经验的朋友,建议将电视送至专业的维修店处理,因为开关电源涉及高压,操作不当有安全风险,如果您有一定基础,以上步骤可以作为您排查问题的参考指南。
