strw6553电源常见故障有哪些？

STR-W6553 芯片简介

在分析故障前，先简单了解一下它的工作原理,这有助于理解故障现象。

• 类型：离线式电流模式 PWM 控制器。
• 核心功能：内部集成了高压启动电路、振荡器、误差放大器、电流检测比较器、逻辑电路和驱动输出级。
• 工作流程：
  1. 启动：高压通过内部高压恒流源对 VCC 引脚外接电容充电，当 VCC 电压达到约 16V 时,芯片开始工作。
  2. 振荡：内部振荡器产生固定频率的时钟信号,决定开关管的开关频率。
  3. 稳压：输出电压通过光耦反馈到芯片的 FB 引脚（内部误差放大器），与内部基准电压比较，调整输出脉冲的占空比,从而稳定输出电压。
  4. 过流保护：通过检测开关源极的电流（或在电阻上检测的电流），当电流超过阈值时，关闭输出脉冲,实现逐周期限流保护。
  5. 过压/欠压保护：当 VCC 电压过高（>22V）或过低（<10V）时，芯片会停止工作,进入锁定状态。

了解了这些,我们就可以针对性地分析故障了。

STR-W6553 常见故障及排查方法

故障现象一：通电后无任何反应，保险丝烧断

这是最常见也是最严重的故障,通常意味着主回路存在严重的短路。

可能原因与排查步骤：

1. 后级整流滤波电路短路


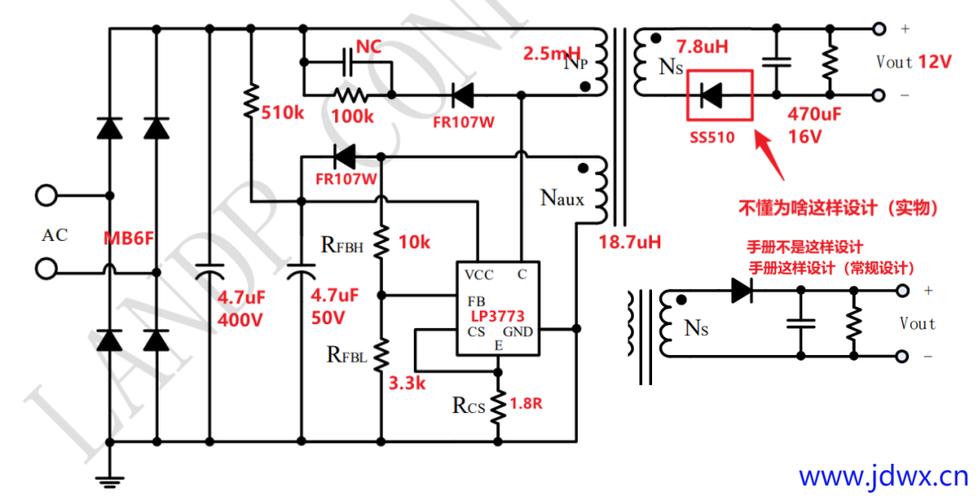

   （图片来源网络，侵删）
   • 原因：输出端的整流二极管（通常是肖特基二极管）被击穿，或者输出滤波电解电容失效、鼓包、短路。
   • 排查：
     • 断开电源,拔下所有输出插头。
     • 用万用表的二极管档或电阻档，在路测量输出端整流二极管正反向电阻，正常情况下，正向应有一个 PN 结压降（约 0.5V），反向应无穷大，如果正反向都导通或电阻很小,则二极管已击穿。
     • 测量输出滤波电容,检查是否短路或严重漏电。

2. 主开关管 击穿短路

   • 原因：这是导致保险丝烧断的最常见原因，开关管因过压、过流、功耗过大或自身质量不佳而损坏，造成 DS 极间短路。
   • 排查：
     • 将开关管从电路板上焊下（或至少断开其引脚）。
     • 用万用表二极管档测量开关管三个极之间的电阻。
       • 对于 N 沟道 MOSFET（最常见），G-S、G-D 之间应有一个二极管特性，D-S 之间在未触发时应为无穷大。
       • D-S 之间电阻很小或为 0,说明开关管已击穿。
     • 注意：开关管击穿后，必须找到导致其损坏的根本原因，否则直接更换新管后会再次烧毁，常见原因有：
       • 尖峰吸收电路（RCD 电路）：电阻 R 开路、电容 C 失效或二极管 D 开路,这会导致开关管在关断瞬间承受过高电压而击穿。
       • 驱动电路：STR-W6553 本身损坏，输出异常的驱动信号,导致开关管始终处于导通状态而烧毁。
       • 供电电压过高：市电电压异常高，或前级 PFC 电路（如果有的话）故障。

3. 市电输入电路短路

   • 原因：输入端的浪涌抑制电路（压敏电阻）、X 电容、共模电感等元件短路。
   • 排查：
     • 断开电源，测量输入端 L、N 线之间的电阻。
     • 如果电阻很小，分段断开上述元件,找到短路的那个并更换。

故障现象二：通电后无输出，但保险丝完好

这种情况说明电源的初级回路没有严重短路,但电路未能启动或正常工作。

可能原因与排查步骤：

1. STR-W6553 芯片本身未工作

   • 原因：芯片没有得到正常的供电。
   • 排查：
     • 测量 VCC 引脚电压：这是最关键的一步，通电后，用万用表测量 STR-W6553 的 VCC 引脚（通常为第 8 脚）电压。
       • 电压为 0V：说明启动电路或 VCC 供电回路有问题。
         • 检查启动电阻（通常是几个高阻值的大功率电阻，如 1MΩ/2W）是否开路。
         • 检查 VCC 滤波电容是否失效或短路。
         • 检查 VCC 到芯片的线路是否断路。
       • 电压在 10V ~ 16V 之间抖动：说明芯片在尝试启动，但无法维持，这通常是负载过重或电源本身故障的标志，可以断开所有负载（特别是次级整流二极管后面的电路），再测 VCC 电压，如果电压恢复正常，说明是负载问题；如果依旧,则是电源本身问题。
       • 电压 > 16V 但不稳定：可能是反馈环路或电流检测环路有问题,导致芯片工作异常。

2. 反馈环路开路或异常

   • 原因：稳压环路失效，导致芯片认为输出电压过低，从而以最大占空比工作，但实际无法建立电压,或者进入保护状态。
   • 排查：
     • 检查光耦：光耦是反馈的核心元件，测量光耦的发光二极管侧（1、2 脚）是否有正向电压（约 1V 左右），测量光敏三极管侧（3、4 脚）在受光时是否导通，如果光耦损坏,会导致反馈中断。
     • 检查 TL431：在采用 TL431 精密稳压的电路中，TL431 是关键，测量其 Ref 引脚电压是否为 2.5V，R、K 引脚是否正常工作，TL431 损坏是常见故障。
     • 检查取样电阻：次级输出端的分压取样电阻是否变值或开路,导致无法取样电压。

3. 电流检测回路问题

   • 原因：STR-W6553 通过检测开关源极的小电阻上的电压来进行过流保护，如果这个电阻开路或阻值变大，芯片会检测到过大的电流，从而一直处于保护状态,无输出。
   • 排查：
     • 找到连接在开关源极和地之间的电流检测电阻（通常是一个阻值很小、功率较大的电阻，如 0.22Ω/1W）。
     • 测量其电阻值，是否与标称值相符,是否开路。

4. 开关管本身损坏

   • 原因：开关管软击穿或开路,无法正常工作。
   • 排查：即使保险丝未断，开关管也可能已损坏，将其焊下，用万用表仔细测量其三个极间的电阻,看是否有异常。

故障现象三：输出电压不稳定，偏高或偏低

这通常是反馈环路或稳压环路的问题。

可能原因与排查步骤：

1. 输出电压偏高

   • 原因：反馈环路失效，导致芯片认为输出电压偏低,从而增大了占空比。
   • 排查：
     • 检查光耦：光耦的发光二极管侧电流是否太小（可能是限流电阻变大），或光敏三极管侧已失效（不导通）。
     • 检查 TL431：TL431 的 Ref 引脚电压是否偏离 2.5V，或其内部已损坏,始终处于导通状态。
     • 检查取样电阻：分压取样电阻是否变值,导致取样电压偏低。

2. 输出电压偏低

   • 原因：负载过重,或电源自身带载能力差。
   • 排查：
     • 断开负载：如果断开负载后电压恢复正常,说明是负载问题。
     • 检查初级：
       • VCC 电压：在带载情况下测量 VCC 电压，如果电压明显下降（如低于 10V），说明 VCC 供电不足或负载能力差，可能是 VCC 滤波电容容量下降,或启动电阻阻值变大。
       • 开关管：开关管性能下降，导致内阻增大,效率降低。
     • 检查次级：
       • 输出滤波电容：容量下降，导致带载能力差,输出电压会随负载加重而明显下降。
       • 整流二极管：正向压降增大,或在带载时性能变差。

总结与维修要点

1. 安全第一：维修开关电源前，务必先确认输入端滤波电容已充分放电,以防触电。
2. 先易后难：从保险丝入手，判断故障的大致范围，保险丝断，查主回路短路；保险丝完好,查启动和反馈。
3. VCC 电压是关键：测量 STR-W6553 的 VCC 引脚电压是判断其是否正常工作的核心步骤,能为后续排查指明方向。
4. 反馈环路是核心：对于无输出或电压不稳的故障，重点检查光耦、TL431 和取样电阻组成的反馈网络。
5. 找到根本原因：更换损坏元件（如开关管、保险丝）后，一定要检查导致其损坏的周边电路（如尖峰吸收电路）,否则会重复烧毁。
6. 善用替换法：对于怀疑的元件，如电解电容、光耦、TL431，可以用好的元件进行替换,快速判断故障点。

希望这份详细的解析能帮助您更好地维修 STR-W6553 构成的电源！
