康佳SP21808不开机故障原因是什么？

不开机故障通常可以分为两大类：

1. 电源板问题：电视的“心脏”停止工作，无法为其他部件供电。
2. 主板问题：电源板工作正常，但主板（信号处理板）无法启动或驱动屏幕。

我们将按照“从外到内，从简到繁”的原则进行排查。

第一步：初步检查（最简单，先从这里开始）

1. 检查电源线和插座：

   • 确保电源线牢固地插在电视和墙上插座中。
   • 换一个确认正常的墙插座,或者用手机充电器插一下这个插座，确认插座有电。
   • 检查电源线本身是否有破损、断裂。

2. 检查遥控器和电视机按键：

   • 换新的电池试试遥控器。
   • 按一下电视机物理电源键（通常在电视侧面或下方），有时候遥控器失灵但电视按键是好的。

3. 观察指示灯：


   （图片来源网络，侵删）
   • 这是最关键的初步判断依据,请仔细观察电视开机瞬间或通电后，电源指示灯（通常是一个小灯） 的状态：
     • 情况A：指示灯完全不亮，任何反应都没有。
     • 情况B：指示灯亮，但颜色异常（如红色闪烁、橙色等）。
     • 情况C：指示灯亮起，然后又熄灭。
     • 情况D：指示灯正常亮起（通常是白色或蓝色），但屏幕黑屏无图像。

根据指示灯的不同状态,我们可以初步判断问题出在哪里。

第二步：根据指示灯状态进行深度排查

情况A：指示灯完全不亮

这强烈表明电源板没有工作，或者根本没有通电，问题集中在电源部分。

可能原因：

1. 电源板本身损坏：内部元件（如保险丝、PFC电路、主开关电源芯片等）故障。
2. 电源板上的 +5V-STB 待机电压异常：这个电压是用于唤醒主板的，如果它没有或异常，主板就不会工作，电源指示灯自然不亮。
3. 主板对电源板的反馈信号丢失：主板没有发出“开机”指令给电源板，导致电源板处于待机状态。

排查与维修方法：

⚠️ 安全警告： 以下操作涉及高压电，非专业人士请勿尝试！务必断开电源并等待电容放电后再操作，建议联系专业维修人员。

1. 测量电源板输出电压：

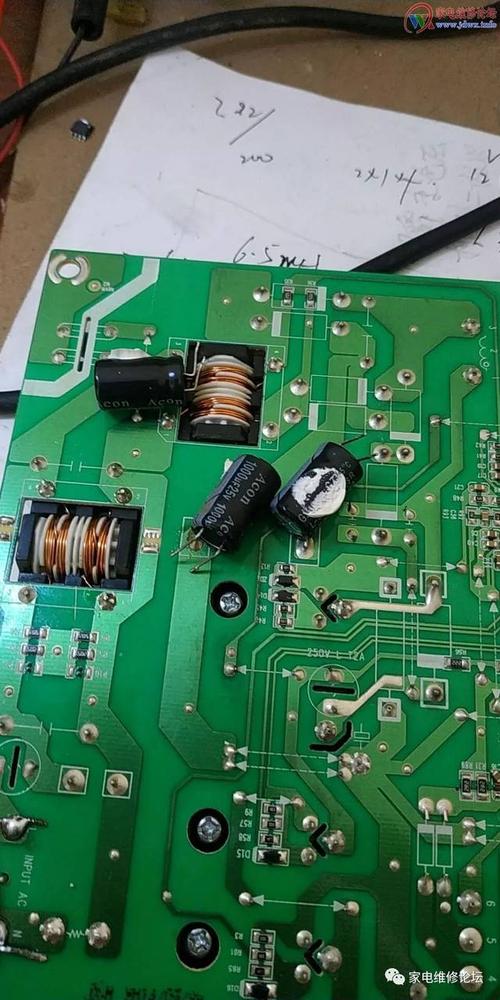

   • 打开电视后盖,找到电源板。
   • 找到电源板与主板的连接排线（通常有2-4根）。
   • 通电后,用万用表测量排线上的+5V-STB（待机电压）是否正常，如果这个电压为0V或严重偏低，说明电源板本身有问题。
   • 5V-STB电压正常，但按开机键后其他电压（如+24V, +12V）没有输出，可能是主板的开机信号（PS-ON）没有送达电源板。

2. 检查电源板常见故障点：

   • 保险丝：检查电源板输入端的保险丝是否熔断，如果熔断，说明电源板有严重短路（如PFC电路、开关管击穿），更换保险丝前必须找到短路原因，否则会再次熔断。
   • PFC电路：这是大功率电视电源板的常见故障点，检查PFC开关管、PFC控制器芯片（如NCP1653、ICE2HS01等）及其周边元件是否损坏。
   • 主开关电源电路：检查主开关电源的PWM控制器芯片（如UC384x系列、OB2268等）、开关管、以及次级整流二极管、滤波电容等是否正常。

情况B：指示灯亮，但颜色异常（如红色闪烁）

这通常表示电源板已经工作，但主板或背光板存在故障，导致保护电路启动。

可能原因：

1. 主板故障：主板程序紊乱、CPU或其周边电路损坏，无法完成开机自检，导致进入保护状态。
2. 背光板故障：背光板上的升压电路、LED灯条或驱动IC损坏，导致保护。
3. 电源板输出电压不稳定：提供给主板或背光板的电压有波动，触发保护。

排查与维修方法：

1. “最小系统”法（判断主板还是背光板问题）：

   • 操作：断开电视与背光板的连接排线（通常是连接到主板上的一个白色或黑色的排线），只保留电源板到主板的连接。
   • 观察：通电后，如果指示灯状态恢复正常（红色常亮变为蓝色常亮），并且能听到主板可能发出的轻微“嘀”声（如果设计有开机音），那么问题大概率在背光板。
   • 如果断开背光板后电视能“启动”（指示灯正常），则说明主板工作正常，问题在背光板，反之，如果断开后指示灯依然闪烁，则问题在主板。

2. 针对背光板的维修：

   • 如果确定是背光板问题,常见故障点包括：
     • 升压驱动IC（如OZ9926、LD9920等）损坏。
     • MOS管（开关管）击穿。
     • 升压电感、续流二极管损坏。
     • LED灯条局部短路或断路，可以用万用表二极管档测量每个灯串的通断情况。
     • 背光板上的滤波电容失效，导致电压不稳。

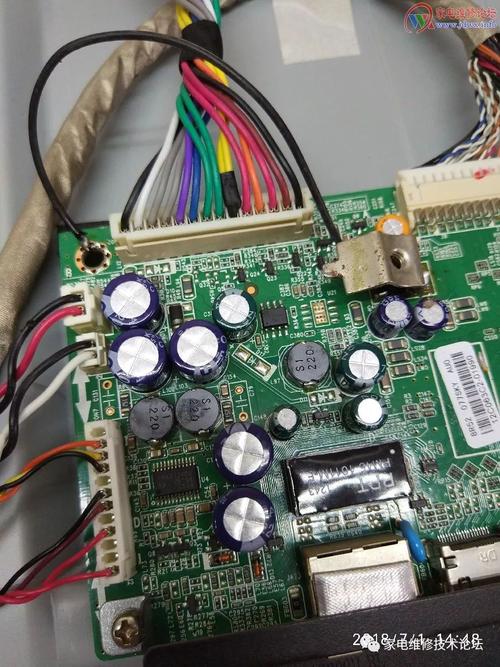

3. 针对主板的维修：

   • 如果确定是主板问题,可能比较棘手。
   • 检查晶振：主板上的晶振（通常是24MHz或27MHz）是否起振，可以用示波器测量，或用万用表测其两端电压（正常应在1.5V-2.5V之间）。
   • 检查存储器（Flash/EEPROM）：程序丢失或错乱，可能导致无法开机，需要用编程器重新刷写正确的程序。
   • 检查主供电：测量主板核心供电（如3.3V, 1.8V）是否正常。
   • 检查CPU及其复位电路。

情况C：指示灯亮起，然后又熄灭

这通常是“三无”电视的经典故障，意味着电视在启动过程中检测到严重问题，触发了保护机制，自动关机。

可能原因：

1. 电源板输出电压瞬间升高，导致主板或电源板自身的保护电路动作。
2. 主板短路，导致电流过大，电源板或主板进入保护。
3. 行/场扫描电路或背光驱动电路有严重短路。

排查与维修方法：

这种情况比较复杂,需要专业维修人员使用示波器等工具来追踪信号和电压变化，大致步骤如下：

1. 断开主板与所有负载（屏驱动板、背光板）的连接，只给主板供电，看是否能稳定开机。
2. 如果能稳定开机,则逐一连接负载，当连接到某一部分导致指示灯熄灭时，说明该部分存在短路。
3. 如果断开所有负载后依然熄灭,则问题在电源板或主板本身。

情况D：指示灯正常亮起，但屏幕黑屏

这种情况说明电源和主板基本正常，问题出在显示部分。

可能原因：

1. 背光不亮：这是最常见的原因，屏幕图像其实已经有了，只是因为背光没亮，所以看起来是黑的。
2. 屏驱动板（T-CON板）故障：负责驱动液晶像素点工作，如果它坏了，屏幕会黑屏或出现图像异常。

排查与维修方法：

1. 判断背光是否工作（最关键的一步）：

   • 在暗处仔细观察屏幕：开机后，用手电筒或手机闪光灯贴近屏幕，从不同角度快速晃动，如果能隐约看到屏幕里有非常暗淡的图像轮廓，那就100%是背光问题。
   • 听声音：开机时，仔细听电视背后是否能听到背光板升压时发出的轻微“滋滋”声或“啪”的一声，如果完全没有声音，也可能是背光问题。

2. 如果确认是背光问题：

   • 检查背光板供电：测量主板送到背光板的+24V或+12V电压是否正常。
   • 检查背光板使能信号：主板会送一个高/低电平信号（通常叫BL-ON或BL-EN）来控制背光板的开关，检查这个信号是否正常。
   • 维修背光板：参考情况B中的背光板维修方法。

3. 如果确认不是背光问题（即屏幕是纯黑，手电筒照射也无反应）：

   • 检查屏驱动板（T-CON板）：检查T-CON板的供电和排线连接是否正常。
   • 测量屏线：连接主板和T-CON板的排线可能损坏或接触不良。
   • 屏幕本身损坏：这种情况比较少见，但可能性也存在，通常屏幕本身损坏会导致图像显示异常，如花屏、竖线等，但也可能完全黑屏。

总结与建议

最后建议： 对于SP21808这样的老款电视，虽然维修价值不高，但如果您有动手能力和一定电子知识，可以尝试自己排查，但鉴于电视内部存在高压电，强烈建议不熟悉电路的朋友不要自行拆机维修，安全第一！

最好的选择是联系当地的电视维修师傅，他们有经验、有工具，能快速准确地找到问题所在，维修前可以先问一下大概的维修费用，如果费用过高，可能更换一台新电视会更划算。
