松下TC2110电源故障检修，核心问题在哪？

重要安全提示

在开始任何检修之前,请务必遵守以下安全规则：

1. 断电操作：在打开后盖和进行任何测量之前,务必将电视机的电源线拔掉。
2. 大电容放电：开关电源的初级滤波电容（通常是容量很大的电解电容，如470μF/400V）在断电后仍可能储存有高压电，检修前，必须用大功率电阻（如1kΩ/5W）的两个表笔接触电容的正负极进行放电,防止电击损坏万用表或造成人身伤害。
3. 隔离法：为了保护后级电路（行扫描、伴音等），建议在维修时断开主电源与后级的连接，通常可以在电源板的输出端（如+B 115V）与主板之间串联一个合适的灯泡（如60W/220V的白炽灯）作为假负载，这既能限制电流,又能通过灯泡的亮灭判断电源是否启动正常。
4. 专业工具：使用合格的万用表（最好有高压档）、示波器等工具,注意测量高压点时的安全。

故障现象分类与初步判断

电源故障通常表现为以下几种现象,每种现象对应不同的故障区域：

1. 完全无光栅、无图像、无声音（“三无”）

   • 指示灯不亮：电源板本身未工作,或保险丝熔断。
   • 指示灯亮：说明辅助电源（+5V或+12V）工作正常，但主电源（+B，约115V）未输出或保护电路动作。

2. 有光栅，但图像扭曲、闪烁，或伴有“吱吱”声

   通常表明电源负载过重，例如行输出变压器短路、行管击穿等,导致电源处于保护或振荡不稳定状态。


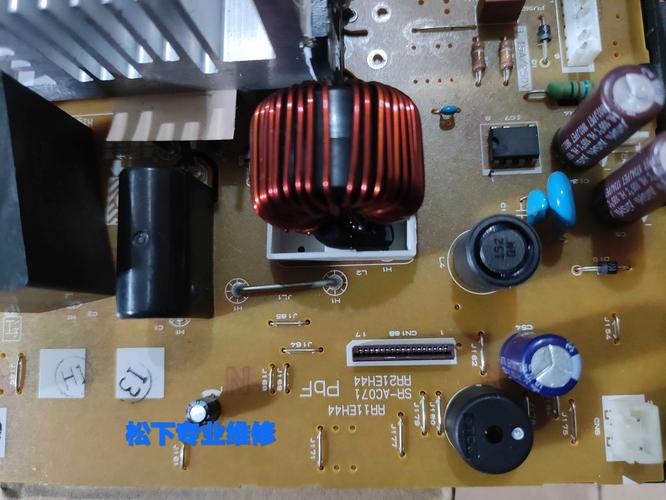

   （图片来源网络，侵删）

3. 输出电压偏低

   可能是电源本身问题（如稳压电路故障），也可能是后级负载有短路元件,迫使电源进入保护状态。

电源电路工作原理简述（松下TC-2110）

松下TC-2110的电源属于自激式并联开关电源,主要工作流程如下：

1. 输入整流滤波：220V交流电经过保险丝、电源开关、抗干扰电路，由整流桥（D801）和滤波电容（C807）整流滤波,得到约300V的直流电压。
2. 启动与振荡：300V电压通过启动电阻（R803, R804等）给开关管（Q801）的基极提供一个微弱的启动电流，使Q801开始导通，电流流过开关变压器（T801）的初级绕组，其感应电压通过正反馈绕组（基极绕组）加速Q801的导通，形成强烈的正反馈,使其迅速进入饱和状态。
3. 能量储存与释放：开关管饱和期间，电能以磁能的形式储存在T801中，之后，由于基极电流无法维持饱和，开关管退出饱和，电流减小，T801各绕组感应电压极性反转，通过正反馈绕组使Q801迅速截止，在截止期间，T801储存的磁能通过次级绕组释放,给整流滤波电路供电。
4. 稳压控制：次级输出的+B电压（约115V）通过取样电阻（R834, R835）分压，送到误差放大器（IC801，如SE115/SE140），误差放大器将取样电压与内部基准电压比较，产生一个误差电压，这个电压通过光耦（PC801）反馈到开关管的基极，控制开关管的导通时间,从而稳定输出电压。
5. 保护电路：
   • 过流保护：通常通过检测开关管发射极电阻上的电压来实现。
   • 过压保护：通过稳压控制环路或专门的检测电路实现。

检修流程与方法

第一步：外观检查与保险丝测量

1. 拔掉电源插头,打开后盖。
2. 观察保险丝（F801）：
   • 保险丝完好：说明后级电路存在严重短路的可能性较小,故障可能出在电源本身的高压部分或控制电路。
   • 保险丝熔断：这是最常见的情况。切勿直接更换新保险丝通电！ 必须先查明熔断原因。

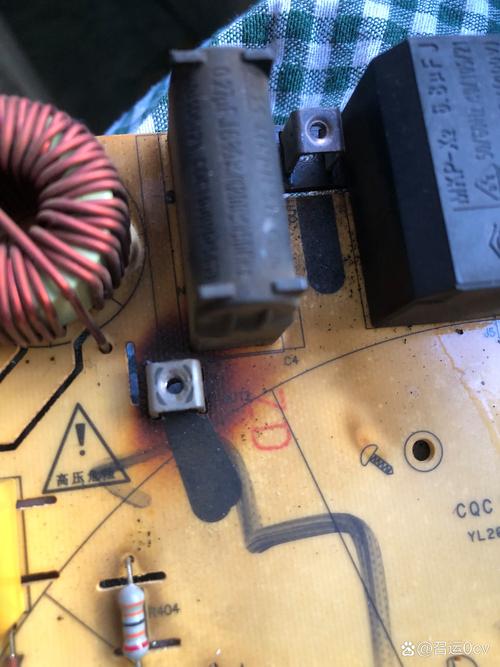

     • 保险丝发黑或炸裂：说明存在严重短路，重点检查以下元件：
       • 整流桥（D801）：用万用表二极管档测量其四个二极管,是否击穿短路。
       • 开关管（Q801）：通常是型号为2SC1942或2SC3505的大功率三极管，测量其三个极间是否击穿短路（c-e, b-e, b-c之间电阻应很小或无穷，具体型号查手册）。
       • 消磁电阻（TH801）：有时也会短路,但较少见。
       • 滤波电容（C807）：是否鼓包、漏液或击穿。

第二步：保险丝熔断后的检修

如果保险丝熔断，并且检查出上述元件有损坏，请将其一并更换，更换后，不要马上通电，建议用“假负载法”进行测试。

1. 断开后级负载：拔掉连接到主板的电源插头（通常是几根不同颜色的线，其中一根是+B 115V）。
2. 接入假负载：用一个60W/220V的白炽灯，一端接+B输出线，另一端接地（或接滤波电容的负极）。
3. 通电测试：
   • 灯泡微亮或不亮：说明电源未启动或输出电压很低，故障点可能在启动电阻、正反馈电路、稳压控制电路或开关管本身性能不良。
   • 灯泡正常发光：说明电源本身工作正常，故障出在后级电路（主板上的行扫描、伴音等部分）。
   • 灯泡很亮或发出“嗞嗞”声：说明输出电压远高于正常值，稳压控制电路完全失效。立即断电！ 重点检查稳压环路（IC801、PC801、取样电阻R834/R835）和开关管。

第三步：保险丝完好，但“三无”的检修

这种情况说明电源没有正常启动或处于保护状态。

1. 测量300V电压：用万用表直流档测量滤波电容C807两端电压，应有约300V直流电压。
   • 无300V电压：检查电源线、保险丝、电源开关、抗干扰电路中的元件（如电感、电容是否开路）。
   • 有300V电压：说明整流滤波部分正常,故障在开关振荡电路。
2. 检查启动电路：测量启动电阻R803、R804等是否开路或阻值变大，如果没有启动电压,开关管无法工作。
3. 检查正反馈电路：检查正反馈绕组（基极绕组）到开关管基极之间的元件，如电阻、二极管（D802）是否开路或损坏。
4. 检查开关管（Q801）：测量其b、e、c极间的电阻，判断是否开路或性能不良，有时开关管是“软击穿”，用万用表测不出来,需要替换法判断。
5. 检查稳压控制电路：
   • 误差放大器（IC801）：检查其供电端电压是否正常,以及其本身是否损坏。
   • 光耦（PC801）：检查其内部发光二极管和光敏三极管是否正常,可以用万用表测量其各脚间电阻。
   • 取样电阻（R834, R835）：检查是否变值或开路。
6. 检查保护电路：检查过流保护检测电阻（通常在开关管发射极）是否开路或变值。

常见故障元件清单

根据维修经验，松下TC-2110电源的“高发症”元件包括：

1. 开关管（Q801）：最常见的损坏元件之一,常因负载短路或自身质量问题而击穿。
2. 保险丝（F801）：因开关管、整流桥等短路而熔断。
3. 整流桥（D801）：老化或电压击穿而短路。
4. 滤波电容（C807）：容量衰减或漏液,导致300V电压不稳。
5. 误差放大器（IC801，如SE115）：性能不良导致输出电压失控。
6. 光耦（PC801）：内部损坏,无法传递反馈信号。
7. 启动电阻（R803, R804）：因功率问题而开路,导致电源无法启动。
8. 正反馈二极管（D802）：开路,导致振荡停止。

总结检修思路

1. 先看保险：判断是严重短路还是软故障。
2. 查300V：判断整流滤波部分是否正常。
3. 分段排查：
   • 保险熔断：重点查整流桥、开关管。
   • 保险完好：重点查启动、振荡、稳压三大核心电路。
4. 善用假负载：隔离前后级,安全判断电源板自身好坏。
5. 替换法：对于怀疑性能不良的元件（如IC、光耦、开关管），替换法是最快、最有效的判断方法。

由于老电视的元件老化，故障点可能不止一个，在更换一个故障元件后，最好通电测试一下，如果故障依旧,再继续排查其他相关元件。

希望这份详细的指南能帮助您成功修复您的松下TC-2110电视机,祝您维修顺利！
