海尔MTK8222不开机故障如何排查？

核心思路：MTK不开机 = 电源问题 + 代码问题

手机要开机,必须满足两个基本条件：

1. 电源正常（硬件基础）：电源IC（PMIC）能正常输出各路电压，CPU能接收到复位信号和时钟信号并被“喂饱”电。
2. 代码正常（软件/逻辑）：CPU能从存储器（闪存）中正确读取并加载启动代码（bootloader、kernel等）,完成系统初始化。

我们的排查工作就围绕这两大核心展开。

第一步：基础检查与强制开机（软件层面）

在拆机之前，先尝试一些简单的软件方法,有时能奇迹般地解决问题。

1. 更换充电器与数据线：

   • 原因：手机可能因电量完全耗尽而无法开机，使用质量好的充电器（原装或知名品牌）和数据线充电至少30分钟,然后尝试开机。
   • 操作：充电时观察手机屏幕或指示灯是否有任何反应。

2. 强制开机（硬启动/硬重启）：


   （图片来源网络，侵删）
   • 原因：系统软件死机或卡在某个界面,导致无法正常启动。
   • 操作：同时长按 【电源键】 和 【音量减键】 10-15秒，直到手机屏幕出现任何反应或振动,这是最常用的强制重启方法。
   • 备用方法：如果上述方法无效，尝试同时长按 【电源键】 和 【音量加键】 10-15秒。

3. 进入Recovery模式：

   • 目的：判断屏幕是否损坏,以及系统是否严重损坏。
   • 操作：同时长按 【电源键】 和 【音量加键】，直到进入Recovery模式（通常是一个带Android机器人标志的界面，或有菜单文字）。
   • 分析：
     • 能进入Recovery：说明电源、CPU、屏幕基本是好的，问题很可能出在系统软件层面，可以尝试在Recovery中执行 "Wipe data/factory reset"（清除数据/恢复出厂设置）和 "Wipe cache partition"（清除缓存分区），注意：此操作会删除手机所有数据。
     • 无法进入Recovery：问题很可能出在硬件层面,需要进入下一步。

第二步：拆机与硬件检查（核心排查）

如果软件方法无效，就需要拆机进行硬件检查了。（注意：操作前请务必确保已备份数据，并做好防静电措施）

A. 电源部分检查（电压是关键）

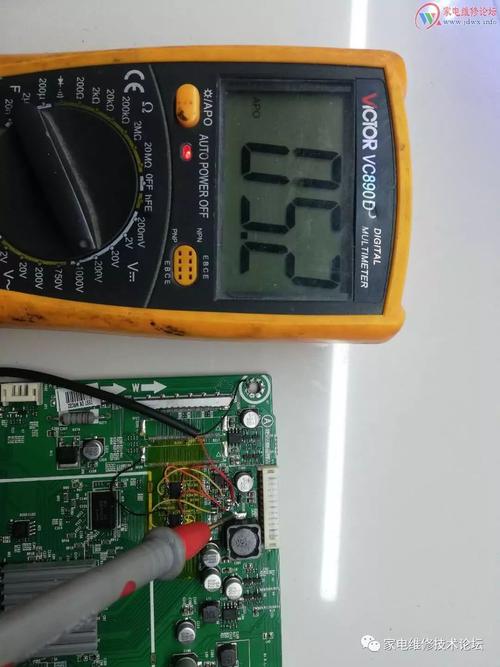

这是硬件排查的重中之重，你需要一个万用表来测量电压。

1. 电池电压：


   （图片来源网络，侵删）
   • 用万用表测量电池排线的电压，正常应该在 7V - 4.2V 之间，如果电压过低或为零，说明电池可能已损坏或未连接好，可以尝试用充电器给手机充电半小时,再测电压。

2. 电源IC（PMIC）输出电压：

   • 找到电源IC：MTK8222平台的电源IC型号通常是 MT6325 或 MT6336 等，在主板上靠近电池接口和CPU的位置,通常有多个引脚。
   • 关键测试点：
     • VCORE_VM：给CPU核心供电的电压，通常是 0V, 1.2V, 1.35V 等不等的几路，是CPU工作的基础，如果这几路电压没有输出或偏低,CPU根本无法工作。
     • VDD18 / VDDIO：1.8V电压,给IO部分供电。
     • VDD33 / VDDRF：3.3V电压,给射频等部分供电。
     • Vibrator_EN / PowerKey：开机键信号触发点。
   • 测量方法：
     • 将万用表调至直流电压档（20V档）。
     • 黑表笔接地（找一个金属螺丝孔或屏蔽罩）。
     • 红表笔依次测量上述测试点的电压。
     • 长按开机键的同时观察电压表是否有瞬间跳变，如果没有,说明开机键信号没有传到电源IC。
   • 分析：
     • 所有电压都正常：问题很可能出在CPU、闪存或时钟/复位电路。
     • 部分电压缺失：通常是电源IC本身损坏、其外围电路元件（电容、电阻、电感）虚焊或损坏,或者开机信号线路断线。

B. CPU与存储器部分检查

1. CPU供电与复位：

   • CPU供电：确认VCORE等几路CPU核心供电已经正常。
   • CPU复位：找到CPU的复位引脚（RST），在长按开机键的瞬间，用万用表测量应有高电平跳变，如果复位信号不正常,CPU无法启动。
   • CPU时钟：找到CPU的时钟晶振（通常是一个金属外壳的圆柱体，旁边有两个小电容），用万用表测量晶振两端应有 5V - 2.0V 左右的电压，如果电压为0,可能是晶振损坏或其供电电路问题。

2. 闪存（eMMC/NAND Flash）检查：

   • 闪存供电：测量闪存的供电引脚，通常有 8V 和 0V/3.3V,供电是基础。
   • 闪存与CPU通信：CPU需要从闪存读取启动代码，如果闪存虚焊、损坏，或者CPU与闪存之间的数据线（如eMMC的CLK、CMD、DATA0-7）不通，就会导致开机卡在第一屏（海尔Logo）或直接黑屏。
   • 处理方法：
     • 重植/加焊闪存：这是最常见的维修手段，由于使用时间长，闪存焊脚容易出现虚焊，使用热风枪重新加焊闪存,成功率很高。
     • 重写固件：如果闪存本身固件损坏，需要用专业的MTK刷机工具（如SP Flash Tool）连接电脑,通过刷机精灵或工程模式重新刷写官方固件。

第三步：常见故障点总结与维修思路

根据经验，海尔MTK8222不开机,故障点按概率高低排序如下：

1. 闪存虚焊（最高概率）：

   • 现象：手机曾摔过或进过水,或者长期使用后出现不开机。
   • 维修：拆机，用热风枪重新加焊闪存，操作时注意温度控制,避免损坏芯片。

2. 电源IC损坏或其外围电路问题：

   • 现象：完全无任何电流反应，或电流表一冲即回（有短路）,或部分电压缺失。
   • 维修：测量电源IC各路输出电压，如果异常，先检查外围小元件（贴片电容、电阻、电感），若无异常,则更换电源IC。

3. 电池老化或损坏：

   • 现象：充电无反应，或插上充电器能开机,但一拔掉就关机。
   • 维修：更换一块同型号的电池。

4. 开机键线路故障：

   • 现象：开机键本身损坏，或连接开机键的排线断裂、接口松动。
   • 维修：修复开机键线路，或更换排线/开机键。

5. CPU损坏：

   • 现象：所有供电、时钟、复位都正常，但手机就是没反应,这是最坏的情况。
   • 维修：更换CPU，成本较高，对于这种老手机来说,通常不划算。

6. 软件严重损坏：

   • 现象：能进入Recovery,但无法正常开机。
   • 维修：通过刷机工具（SP Flash Tool）连接手机（通常需要短接特定引脚进入Download模式）进行全刷固件。

专业维修流程建议

如果你是维修人员,可以遵循以下标准流程：

1. 问诊：了解手机是否摔过、进过水、之前有什么故障。
2. 观察：检查主板是否有明显的物理损伤、腐蚀、虚焊点。
3. 测电：先测电池，再测电源IC输出电压,这是判断故障区域最快的方法。
4. 测信号：根据测电结果，进一步测量CPU的时钟、复位信号,以及闪存的供电和通信信号。
5. 处理：根据测量结果，针对性地处理虚焊、更换元件或重刷固件。
6. 测试：修复后，反复测试手机是否能正常开机、充电、打电话等。

给普通用户的建议

如果你的手机遇到此问题,并且没有电子维修基础：

• 先尝试第一步的软件方法,这是最简单的。
• 如果无效，强烈建议将手机送到专业的手机维修店，维修师傅有专业的工具（如万用表、稳压电源、热风枪）和经验，能快速定位问题，尤其是处理虚焊这类问题，远比个人摸索更安全、更高效。
• 对于这种老款手机，维修价值不高，如果维修费用较高,可以考虑直接更换一部新手机。

希望这份详细的排查指南能对您有所帮助！
