创维25NX9000黑屏故障如何排查维修？

在进行任何拆机检查之前，请务必拔掉电视电源插头，确保人身安全，如果您不具备电子维修基础，强烈建议联系专业维修人员，避免造成二次损坏或触电风险。

第一步：初步判断（现象分析）

“黑屏”是一个比较笼统的描述，为了准确判断问题，我们需要观察电视在黑屏状态下是否有其他反应：

1. 指示灯状态：

   • 指示灯不亮： 这通常意味着电视完全没有通电，问题可能出在电源板、电源线或电源开关上。
   • 指示灯亮（红色或蓝色），但按遥控器或按键没反应： 这说明电源部分基本正常，问题可能出在主板、屏驱动板（T-CON板）或屏幕本身。
   • 指示灯亮，但闪烁或颜色异常： 这通常是保护电路启动的信号，表明电视检测到了内部故障。

2. 声音状态：

   • 黑屏，但能听到声音（如开机音乐、台背景音）： 这说明主板、电源和背光驱动板基本正常，问题极大概率出在屏幕本身或屏驱动板（T-CON板），因为声音正常意味着图像信号已经处理，但屏幕没有显示。
   • 黑屏，且完全没有声音： 问题范围较广，可能是主板、电源板、或背光驱动板故障。

第二步：根据现象进行排查（由简到繁）

指示灯不亮，完全没反应

这种情况最简单,问题出在“供电”环节。

1. 检查电源线和插座：

   • 换一个确认正常的插座试试。
   • 换一根确认正常的电源线试试。
   • 这是最基本也是最常见的原因,很多人会忽略。

2. 检查电视电源开关：

   有些电视侧面或背面有一个小的物理电源开关,确认它是否处于“ON”位置。

3. 检查内部电源板：

   • 如果以上都正常,很可能是电源板损坏了，电源板负责将220V交流电转换为电视内部各部件所需的低压直流电。
   • 常见故障点： 保险丝熔断、PFC电路问题、电源IC或相关电容、mos管击穿等。
   • 维修方法： 需要拆机，对电源板进行测量和维修，对于非专业人士，建议直接更换整个电源板模块，成本相对较低且方便。

指示灯亮，但没声音

这种情况相对少见,通常意味着主板CPU未能正常启动，无法驱动其他部件。

1. 强制重启： 拔掉电源线，等待5-10分钟，再重新插上，看是否能恢复正常，这可以清除主板上的临时性错误。
2. 检查主板：
   • 主板是电视的“大脑”，负责控制所有部件，如果主板上的CPU、晶振或存储芯片（Flash）损坏，就会导致无法启动。
   • 维修方法： 需要专业维修人员检测主板上的电压、时钟和复位信号，找到故障芯片进行更换，对于老型号电视，更换主板有时是更直接的选择。

指示灯亮，有声音，但屏幕全黑（这是最常见的情况）

这种情况表明图像信号处理正常，但显示部分出了问题，显示部分包括“背光”和“图像显示”两个环节。

我们先排查最简单的背光问题：

“背光”是液晶屏幕的“灯管”，如果灯不亮，屏幕就是一片漆黑，因为液晶面板本身不发光。

1. “手电筒”测试法（最经典有效的方法）：

   • 在一个较暗的房间里,打开电视电源（此时有声音，屏幕黑屏）。
   • 打开手机的手电筒,贴近屏幕仔细观察。
   • 如果能隐约看到非常暗淡的图像轮廓，那么100%是背光电路故障。
   • 如果什么都看不到，屏幕像镜子一样，则可能是主板或T-CON板没有输出图像信号给屏幕，或者屏幕本身物理损坏。

2. 排查背光驱动板（LED Driver Board / Inverter Board）：

   • 作用： 接收主板送来的背光开启信号，并将低压直流电转换成驱动LED灯条（或CCFL灯管）所需的高压。
   • 常见故障点：
     • 背光驱动板本身损坏： 这是最常见的原因，板上的驱动IC、mos管、电容等元件老化或击穿。
     • 主板没有输出背光开启信号（BL-ON）： 主板故障，没有给背光驱动板发送“该点亮灯”的指令。
     • 灯条（LED Strip）损坏： 屏幕内部的LED灯条出现断路或短路，导致背光驱动板保护性停止工作。
   • 维修方法：
     • 测量电压： 拆机后，找到背光驱动板，测量其输入电压是否正常（通常是12V或24V），以及主板送来的BL-ON信号线是否有高电平（通常是5V或3.3V）。
     • 替换法： 如果背光驱动板输入电压和信号都正常，但输出没有高压，则基本可以判断是背光驱动板损坏，直接更换一块同型号的背光驱动板即可，成本不高，效果最好。
     • 检查灯条： 如果更换背光驱动板后依旧黑屏，则需要检查屏幕背光板上的灯条是否损坏，这需要更专业的工具和技巧，维修难度大，成本高，对于老电视来说，可能直接换屏更划算。

3. 排查屏驱动板（T-CON Board）：

   • 作用： 接收主板送来的LVDS图像信号，并转换、控制屏幕上每个像素点的开关，从而显示出图像。
   • 常见故障点： T-CON板上的主控芯片、程序存储器（Flash）、排线接口等损坏。
   • 维修方法： 更换T-CON板，通常位于屏幕下方，通过一个排线与屏幕连接。

4. 排查屏幕本身（Panel）：

   • 屏幕是电视中最昂贵的部件,也是最不容易损坏的。

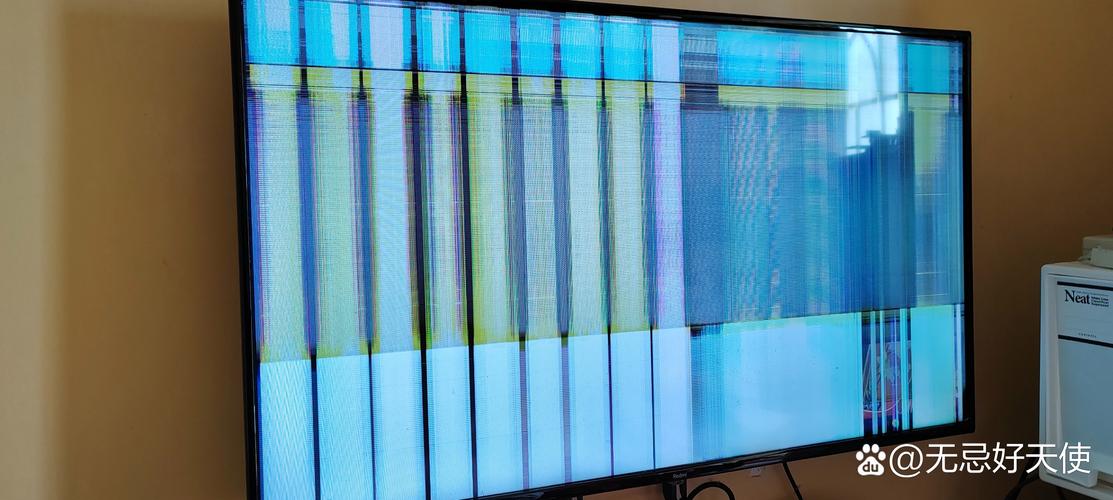

   • 物理损坏： 屏幕出现大量竖线、横线、花屏、色块等，通常是屏幕损坏。
   • 逻辑损坏： 极少数情况下，屏幕的驱动芯片或排线接口出现问题，导致无法接收信号。
   • 维修方法： 屏幕维修成本极高，通常等同于换一台新电视，如果确定是屏幕问题，对于老型号电视，一般建议放弃维修。

总结与维修建议

给您的最终建议

1. 先做“手电筒测试”：这是判断问题是否在背光上的关键一步，能帮您快速缩小范围。
2. 尝试“强制重启”：有时只是软件小故障，重启即可解决。
3. 考虑维修成本：对于25NX9000这样的老电视，如果问题出在电源板、背光驱动板或T-CON板上，更换这些小模块是性价比最高的选择。
4. 寻找专业维修：如果您不熟悉电路，最好找一家信誉好的维修店，他们有工具和经验，可以快速定位问题，您可以告诉维修师傅您已经做过的初步判断（有声音，手电筒能看到图像”），这能帮助他们更高效地工作。

希望这份详细的排查指南能帮助您解决问题！
