TCL液晶电视场电路故障维修案例

故障机型与现象

• 机型： TCL L55P2F-UD 55英寸4K智能电视
• 故障现象：
  1. 开机后，屏幕图像正常，但图像在垂直方向上缓慢地、不间断地向上或向下滚动。
  2. 伴随滚动,图像在垂直方向上被严重压缩，导致画面高度不足，上下有黑边。
  3. 伴音正常,无其他杂音或干扰。
  4. 菜单同样存在此问题,说明故障发生在图像处理的核心部分，而非信号源问题。

简单描述： 整个画面就像在“瀑布”一样流动，并且被压扁了。

故障初步分析与理论依据

这种“图像垂直滚动并压缩”的现象，在CRT电视时代是典型的“场不同步”故障，但在液晶电视中，虽然没有了传统意义上的“场扫描线圈”，但其核心原理是相通的。

• 理论依据：
  1. TCON（时序控制）芯片： 这是液晶面板的“指挥官”，负责接收来自主板主芯片（如MSD6A838、MStar等）的图像数据，并将其转换成驱动液晶屏行和列的精确时序信号。垂直方向的时序控制就是我们所说的“场”信号。
  2. 场同步信号丢失或异常： 如果TCON芯片没有接收到正确的垂直同步（V-Sync）信号，或者其内部处理该信号的电路出现故障，就无法正确地驱动液晶屏逐行显示图像，它会“乱套”，导致图像垂直滚动。
  3. 场驱动脉冲异常： TCON芯片会输出场驱动脉冲（通常是VCOM或STV信号）给面板的源极驱动板（Gate Driver Board），用于控制每一行的开启时间，如果这个脉冲的频率或幅度不正确，就会导致图像在垂直方向被压缩或拉伸。

故障的核心区域锁定在：

1. 主板：未能提供正确的V-Sync信号给TCON。
2. TCON板：本身损坏或其供电、晶振等外围电路有问题，导致无法处理或输出正确的场时序信号。
3. TCON到面板的排线/连接线：传输场驱动信号的线路出现问题。

维修过程与排查步骤

遵循“由简到繁、由外到内”的原则进行排查。

第一步：外部观察与软件排除

1. 检查信号源： 切换不同的信号源（如HDMI接口、内置APP），故障现象依然存在，排除信号源问题。
2. 恢复出厂设置： 进入电视菜单，执行“恢复出厂设置”，故障依旧，排除软件系统冲突问题。
3. 检查背光与屏幕： 观察背光是否均匀，屏幕有无物理损伤，背光正常，说明电源板基本工作正常，问题聚焦在图像处理部分。

第二步：测量关键电压与信号

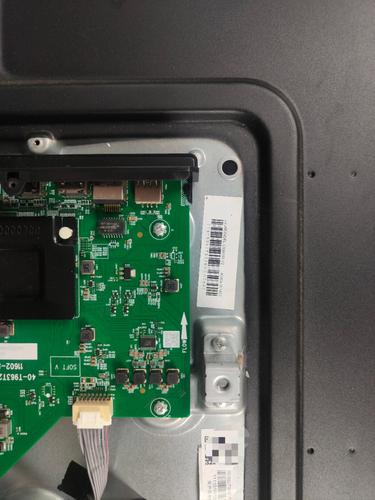

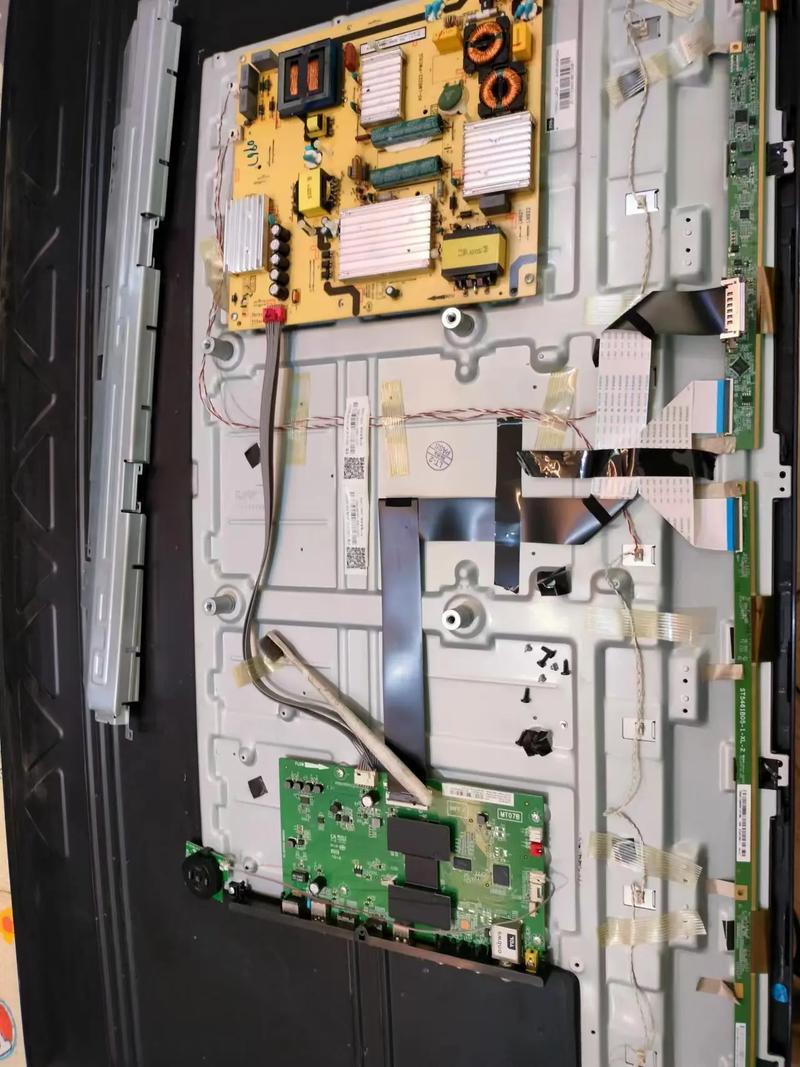

打开电视后盖,找到主板和TCON板。

1. 检查TCON板供电：

   • TCON板通常需要多组供电,如+3.3V、+1.8V、+2.5V等（具体电压需参考图纸或实测）。
   • 使用万用表测量TCON板各路供电电压是否正常、稳定。发现+3.3V电压偏低，实测只有+2.8V，且电压有轻微波动。
   • 初步怀疑： TCON板供电电路有问题。

2. 检查主板输出信号：

   • 找到主板连接到TCON板的那条扁平排线（LVDS或RGB排线）。
   • 用示波器测量排线中的垂直同步信号，正常情况下，应该看到一个稳定、周期清晰的脉冲波形。
   • 测量结果： V-Sync信号波形基本正常，但幅度略低。
   • 分析： 主板输出的信号虽然不完美，但不足以导致如此严重的滚动和压缩，问题很可能出在TCON板本身，因为它连稳定的供电都没有。

第三步：重点排查TCON板供电电路

根据上一步的发现,重点检查TCON板的+3.3V供电来源。

1. 追踪供电路径： TCON板的+3.3V通常由主板上的一个LDO（低压差线性稳压器）芯片提供。
2. 定位LDO芯片： 在主板上找到这个LDO芯片（型号可能如AP2112, LD1117V33等）。
3. 测量LDO输入/输出：
   • 测量LDO的输入端电压（通常来自+5V或+12V供电），发现输入电压正常（+5V）。
   • 测量输出端,依然是+2.8V，不稳定。
4. 检查LDO外围元件：
   • 输入/输出滤波电容： 用万用表二极管档或电容档检查LDO输入、输出端的贴片电容是否有漏电或失效。
   • 关键发现： 在测量LDO输出端的一个10uF/16V的贴片电容时，发现其有轻微漏电现象，且容量远低于标称值。
   • 判断： 这个电容性能不良，导致LDO输出电压下降且带载能力变差，无法为TCON芯片提供稳定的工作电压，从而引发了场同步混乱的故障。

第四步：维修与验证

1. 更换电容： 用一个性能良好的同规格10uF/16V（或耐压更高，如25V）的贴片电容替换掉故障电容。
2. 加电测试：
   • 重新开机,测量TCON板的+3.3V供电，电压恢复到稳定的+3.32V。
   • 观察屏幕,图像垂直滚动和压缩的现象完全消失！ 画面稳定，满屏显示，色彩正常。
3. 全面测试： 播放不同格式的视频（H.264, H.265），进入菜单，切换信号源，一切正常，确认故障彻底排除。

经验总结与知识拓展

1. 故障定位思路： 对于此类“场不同步”的滚动故障，应首先关注供电和同步信号，供电是基础，任何芯片工作都离不开稳定的电压，同步信号是指令，指令错误，执行机构（TCON）就会乱套。
2. TCON板的重要性： 在液晶电视维修中，TCON板是图像问题的高发区，了解其基本功能（时序控制）和常见故障点（供电、晶振、排线、芯片本身）至关重要。
3. 电容的“软故障”： 电视维修中，电解电容（包括贴片电解电容）是“易损件”，它们可能不会完全开路或短路，而是出现容量衰减、ESR（等效串联电阻）增大、漏电等“软故障”，这些故障用万用表普通电阻档或电压档很难准确判断，需要结合故障现象和经验进行判断，或者直接代换，本案例就是典型的电容漏电导致电压不稳的例子。
4. 示波器的使用： 对于信号类故障，示波器是比万用表更强大的工具，它能直观地显示信号的波形、频率和幅度，是判断同步信号、时钟信号是否正常的“火眼金睛”。
5. 图纸的重要性： 如果有主板或TCON板的图纸，可以快速定位到供电电路和关键测试点，大大提高维修效率，在没有图纸的情况下，通过电路板上的丝印（如VCC3.3V, VDD1.8V）和芯片型号来识别电路是维修人员的基本功。

本案例是一个典型的因TCON板供电不稳导致的场同步故障，维修过程体现了“现象分析 → 区域锁定 → 信号/电压测量 → 元件级排查 → 更换验证”的科学维修流程，对于维修人员来说，扎实的基础知识和严谨的逻辑思维是解决复杂问题的关键。
