长虹PT32600逻辑板故障怎么办？

长虹PT32600是一款2006年左右生产的等离子电视，它使用的是松下PDP面板和驱动板方案。

这意味着，它的“逻辑板”功能与现在液晶电视的逻辑板不完全相同，在等离子电视中，通常没有像液晶电视那样集成了TCON（时序控制器）功能的独立“逻辑板”，等离子电视的图像处理和时序控制功能主要集成在主板和PDP面板驱动板上。

当用户描述“逻辑板故障”时,通常指向的是以下两种情况之一：

1. 用户误判：实际上是主板故障，但现象被误认为是“逻辑板”问题。
2. 驱动板故障：在等离子电视中，负责驱动面板的驱动板（有时也被不准确地称为逻辑板）出现故障。

下面，我将从故障现象、可能原因、排查步骤和维修建议四个方面进行详细说明。

故障现象分析

逻辑板（或驱动板）故障通常会导致图像信号无法正确传输或处理到面板,从而出现以下典型现象：

1. 图像全黑，但有伴音

   • 这是最常见的现象，电视开机后，声音正常，但屏幕全黑，背光（对于等离子是发光单元）不亮，或者屏幕呈现为均匀的灰色/黑色,没有图像内容。
   • 可能原因：驱动板没有接收到正确的图像数据,或者驱动板自身无法产生驱动PDP面板的信号。

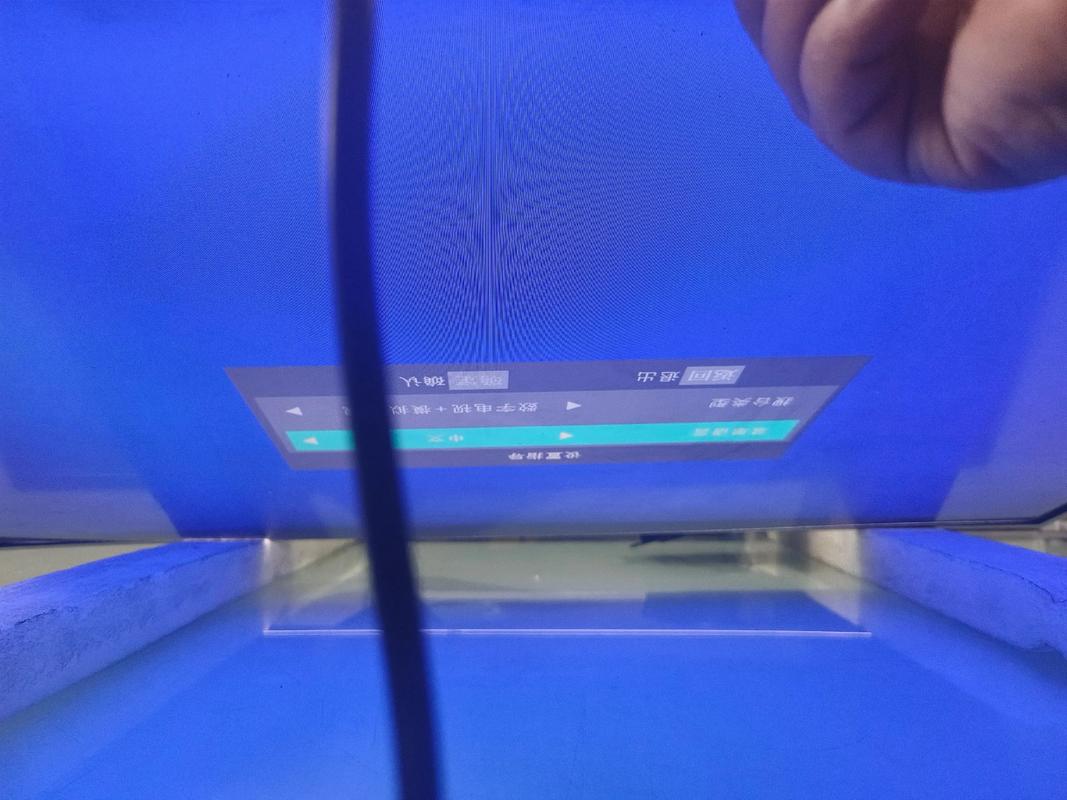

2. 图像异常，花屏、白屏、彩条或乱码

   • 屏幕上出现彩色的竖条、横条、雪花点、扭曲的图像或无法识别的乱码。
   • 可能原因：驱动板输出的时序信号或数据信号错乱,导致PDP单元无法正确点亮。

3. 图像缺色或偏色

   • 图像只有红色和绿色，缺少蓝色（蓝屏）；或者某种颜色特别浓重。
   • 可能原因：驱动板中负责某一颜色（R/G/B）的驱动电路出现故障。

4. 图像有规律地闪烁或滚动


   （图片来源网络，侵删）
   • 整个图像或部分区域有规律地上下滚动或闪烁。
   • 可能原因：驱动板的同步信号（VSYNC/HSYNC）不稳定或丢失。

5. 指示灯异常

   电视开机后，指示灯可能闪烁特定的代码（如果该型号有此功能）,或者常亮但不进入正常工作状态。

可能原因

对于长虹PT32600,导致上述现象的可能原因有：

1. 主板故障（最常见）

   • 信号处理问题：主板无法处理外部输入的信号（HDMI、AV等），或者没有将处理好的图像数据（LVDS或类似信号）正确传输给驱动板。
   • 软件问题：内部程序（固件）错乱,导致无法初始化或驱动板通信失败。
   • 供电问题：主板没有为驱动板提供稳定的工作电压。

2. PDP面板驱动板故障（被误认为逻辑板）

   • 核心芯片损坏：驱动板上的主控芯片（如SDA系列等）损坏。
   • 供电模块损坏：驱动板自身的DC-DC电源转换电路故障,导致板子上各路电压不正常。
   • 信号接口问题：主板与驱动板之间的连接线缆（排线）松动、氧化或断裂。
   • 储能电容失效：驱动板上用于滤波和储能的电解电容老化、鼓包或失效，这在老电器中非常常见，会导致电压不稳,引发各种疑难杂症。

3. 连接线缆问题

   主板到驱动板的FPC（柔性印刷电路）排线接触不良或损坏。

4. PDP面板本身故障（可能性较低，但成本最高）

   面板内部的驱动电路或PDP单元本身损坏，但这种情况通常会伴随更严重的物理损坏，如玻璃破裂,或者驱动板报特定的故障码。

排查步骤（由简到繁）

在动手维修前，请务必先断开电源，并做好防静电措施。

第一步：观察和初步检查

1. 听声音：开机后是否有高压启动的“滋滋”声？是否有继电器吸合的声音？这可以判断电源板和主板基本是否在启动。
2. 看指示灯：指示灯是什么状态？是常亮、闪烁还是不亮？查阅该型号的维修手册,看指示灯代码的含义。
3. 闻气味：靠近电视闻一下是否有烧焦的异味,这可以帮助定位短路或烧毁的元件。

第二步：测量关键电压（需要万用表）

1. 测量驱动板供电：找到驱动板，检查其输入的供电电压（通常是12V或24V，具体看型号）是否正常且稳定,这是驱动板工作的基础。
2. 测量驱动板输出电压：如果供电正常，再测量驱动板输出到PDP面板的几组关键电压（如VSET、VSUS等，这些电压通常在驱动板的边缘或接口处标注），如果这些电压异常或缺失,基本可以确定是驱动板故障。

第三步：检查连接和通信

1. 重新插拔排线：断开电源，将连接主板和驱动板的FPC排线取下，用酒精棉片清洁金手指，然后重新插紧，确保插到位,接触不良是常见故障点。
2. 检查信号线：检查所有外部信号线（HDMI、AV等）是否连接牢固。

第四步：最小化系统测试（高风险，需谨慎）

• 交换法：如果有同型号的备用主板或驱动板，可以进行替换测试,这是最快速判断故障点的方法。
• 上电测试：如果驱动板供电电压正常，但仍然无图像，可以小心地给驱动板上电，用示波器测量其输出的LVDS或类似信号是否有波形，如果没有波形,则基本确定是驱动板损坏。

维修建议

1. 电容更换法（首选）

   • 对于一台使用了十几年的老电视，驱动板上的电解电容是最容易失效的元件，找到驱动板上所有的大容量电解电容（尤其是看起来鼓包、漏液的），用同规格、同品牌、耐压值相同或更高的优质电容进行更换，这个操作成本低，成功率较高,可以作为首选尝试。

2. 寻找专业维修

   • 由于PT32600是老型号，配件难寻，且维修需要一定的电子基础，如果您不具备维修能力，最稳妥的方法是寻找擅长维修等离子电视的师傅,他们通常对这类老型号的故障模式比较熟悉。

3. 成本考量

   • 维修成本：驱动板维修（主要是换电容）的成本相对较低，几十到一百元不等，如果需要更换整个驱动板，则可能需要几百元,且可能找不到原装配件。
   • 替换成本：一台17年前的32寸等离子电视，目前二手市场价值极低，如果维修费用过高（例如超过300-500元），建议直接更换一台新的液晶或OLED电视，这样能获得更好的画质、更低的能耗和更长的保修期。

对于长虹PT32600的“逻辑板”故障：

• 大概率是主板或驱动板问题，其中驱动板上的电解电容老化是最常见且最易修复的故障点。
• 排查重点：先检查供电和排线连接,然后重点检查驱动板上的电容。
• 维修策略：如果动手能力强，优先尝试更换驱动板上的电容，如果不行，再考虑更换主板或驱动板，如果维修成本过高,建议直接更换新电视。

希望这份详细的指南能帮助您解决问题！
