第一步：安全第一与初步检查（所有用户都应尝试）
在打开电视后盖之前,请务必确保安全！
（图片来源网络，侵删）
- 拔掉电源线，等待几分钟，让内部电容充分放电。
- 观察待机指示灯：
- 指示灯亮（如红色或蓝色）：说明电源板基本工作正常，问题可能出在主板、屏驱动板或屏幕本身。
- 指示灯不亮或闪烁：说明电源板或其供电部分可能存在严重问题，需要重点检查电源板。
第二步：故障现象分类与排查思路
根据指示灯和有无声音,我们可以将黑屏分为几种情况，针对性排查。
有声音，但屏幕全黑
这是最常见的黑屏类型,你能听到声音（比如按遥控器有“嘀嘀”声，或者切换频道有声音），说明电视已经开机，系统在运行，但图像信号没有送到屏幕上。
核心问题：主板 -> 屏驱动板 -> 屏幕图像信号链路中断。
排查步骤：
（图片来源网络，侵删）
-
检查背光：
- 方法：在完全黑暗的房间里，打开电视，用一个非常亮的手电筒（最好是手机闪光灯）贴近屏幕，仔细观察屏幕。
- 判断：
- 能看到非常暗淡的图像：说明背光不亮，问题出在屏驱动板（也称T-CON板）或电源板没有为背光提供工作电压。
- 完全看不到任何图像：可能是主板没有输出图像信号，或者屏驱动板/屏幕本身损坏。
-
检查屏驱动板（T-CON Board）：
- 功能：主板处理好的图像数据，通过LVDS或类似接口传输给屏驱动板，屏驱动板负责驱动屏幕上的像素点发光，并同时控制背光。
- 检查方法：
- 目视检查：打开后盖，找到连接屏幕的电路板（通常是一块小电路板，通过扁平排线连接到屏幕主玻璃），检查其上的电容是否有鼓包、漏液或烧焦的痕迹。
- 测量关键电压：使用万用表测量屏驱动板上的供电电压（通常是12V或5V，具体看板子丝印）是否正常，同时检查背光使能信号（通常是一个低电平或高电平信号，由主板发出）是否存在，这个信号在主板和屏驱动板上都可以测到。
- 替换法：如果手头有同型号的屏驱动板，这是最直接的判断方法，替换后如果图像恢复正常，则原板损坏。
-
检查主板：
- 功能：电视的“大脑”，负责处理信号、运行系统，并输出图像数据和控制信号。
- 检查方法：
- 信号输出：找到主板输出到屏驱动板的排线接口，检查接口是否松动、针脚是否氧化或歪斜，重新插拔几次排线，确保接触良好。
- 软件问题：尝试强制重启电视（拔掉电源线几分钟再插上），或者进入工程菜单（不同品牌进入方式不同，通常需要特定按键组合，如“音量减”+“频道减”+“电源”），看能否恢复图像，有时系统文件损坏也会导致黑屏。
- 主板故障：主板上的芯片（如CPU、视频处理芯片）或其供电电路损坏，导致无法输出图像信号，这种情况比较复杂，通常需要专业维修人员检测或更换主板。
总结情况一排查路径：
手电筒照屏幕 -> 无背光 -> 检查屏驱动板供电/背光使能 -> 有背光 -> 检查主板图像输出信号 -> 检查排线连接。
（图片来源网络，侵删）
无声音，指示灯不亮或闪烁
这种情况说明电视根本没有正常启动,核心问题在电源系统。
核心问题：市电输入 -> 电源板 -> 主板/屏驱动板供电链路中断。
排查步骤：
-
检查电源板：

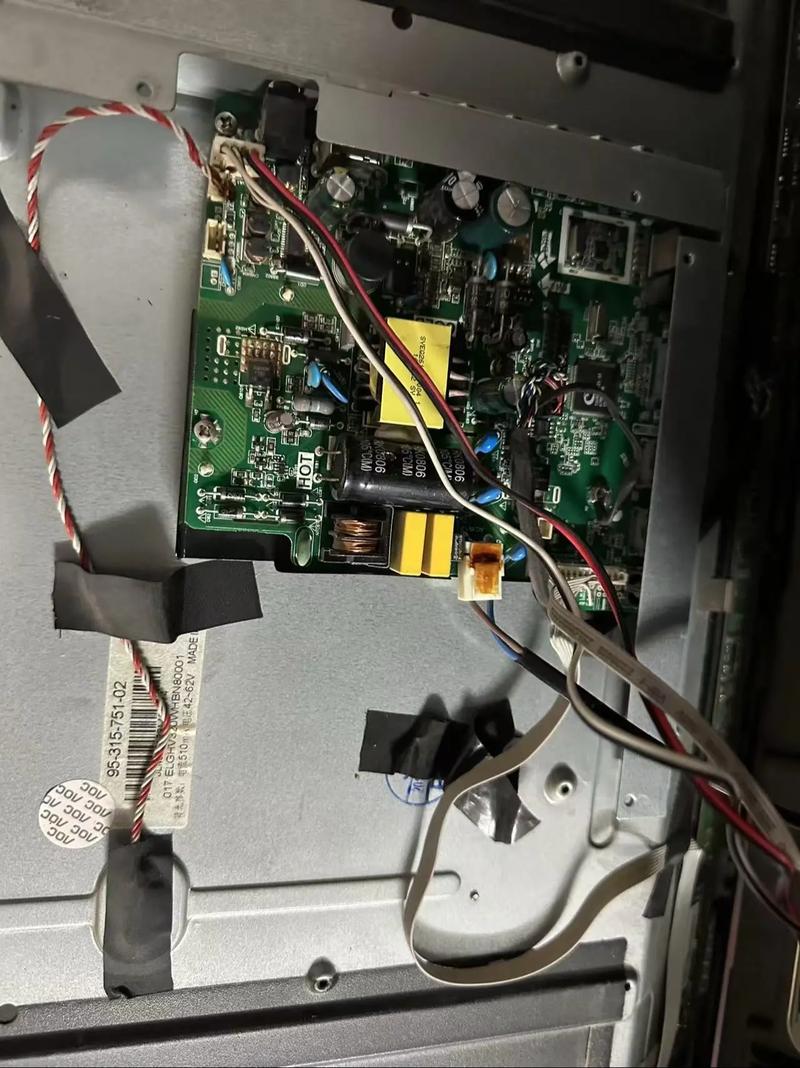

- 目视检查：打开后盖，找到电源板（通常是最靠近电源线入口的板子，上面有大块的散热片和变压器），检查保险丝是否熔断（通常是一个小玻璃管或绿色方块，表针会直接导通）、整流桥、开关管、大电解电容等元件是否有烧黑、爆裂的痕迹。
- 测量关键电压：
- PFC电压：正常工作时，PFC电路会输出约+380V的直流电压，这是开关变换电路的输入。
- +24V / +12V 等电压：电源板通过不同的输出端子，为主板、屏驱动板等提供低压直流电，需要测量这些输出电压是否正常（如+12V、+5V、+24V等，具体看电源板丝印）。
- 待机电压：即使不开机，电源板也应该提供一个微弱的待机电压（通常是+5V_STB），用于点亮指示灯和接收遥控器信号，如果这个电压没有，主板就无法开机。
-
检查电源板常见故障点：
- 保险丝熔断：如果保险丝熔断，说明后级电路存在严重短路，需要重点检查PFC电路、开关管、整流桥等元件是否击穿。
- 电容失效：电源板上负责滤波的大电解电容（特别是PFC电路和+12V/24V输出端的电容）是高故障率元件，如果电容鼓包或失容，会导致电压不稳或无输出。
- 电源管理芯片损坏：控制整个电源板工作的IC，如果损坏，会导致所有电压无输出。
总结情况二排查路径：
目视检查电源板 -> 测量待机电压 -> 测量主供电电压 -> 根据电压缺失情况，排查对应电路（如PFC、副电源等）。
第三步：进阶维修与工具
如果你有一定的电子基础和工具,可以尝试以下操作：
-
必备工具：
- 万用表：用于测量电压、电阻、通断。
- 螺丝刀套装：用于拆机。
- 电烙铁和焊锡丝：用于更换元件。
- 热风枪：用于拆卸多引脚芯片（如屏驱动板上的TCON芯片）。
- 同型号配件：屏驱动板、电源板、主板等。
-
维修流程：
- 拆机：小心拆下后盖和屏蔽罩，注意记录所有排线和螺丝的位置。
- 目视检查：对所有电路板进行仔细检查，寻找烧焦、鼓包、虚焊的元件。
- 测量电压：根据上述分析，测量关键测试点的电压，与正常值对比，找出异常点。
- 替换法：对于怀疑的板子（如电源板、屏驱动板），直接替换是最高效的判断方法。
- 元件级维修：如果确定是某个电容或IC损坏，进行更换，更换电源板上鼓包的电容，成功率很高。
第四步：何时寻求专业帮助
如果出现以下情况,强烈建议将电视送到专业维修店：
- 完全没有电子维修经验：强行拆机可能会导致二次损坏，甚至触电危险。
- 测量发现多处电压异常：说明故障可能比较复杂，涉及多个部分。
- 需要更换的元件焊接困难：如BGA封装的芯片，需要专业的返修台和工具。
- 维修成本过高：如果主板或屏幕损坏，维修费用可能接近甚至超过购买一台新电视的成本，对于cHD28600这样的老型号，可以考虑更换新机。
cHD28600黑屏维修流程图
开始
|
V
[安全断电，观察指示灯]
|
|---> 指示灯亮/有声音 ---> [情况一：有声音黑屏]
| |
| |---> 手电筒照屏幕 ---> [看到暗图像] --> 检查屏驱动板(供电/背光使能)
| | |
| | |---> [看不到图像] --> 检查主板(图像输出信号/排线)
| |
| |---> [更换屏驱动板/主板]
|
|---> 指示灯不亮/无声音 ---> [情况二：无声音黑屏]
|
|---> 目视检查电源板 --> [保险丝烧/电容鼓包]
| |
| |---> 更换损坏元件
|
|---> 测量电源板电压 --> [电压异常] --> 检查对应电路(PFC/开关管等)
|
|---> [更换电源板]
|
V
[故障解决/送修]希望这份详细的指南能帮助你排查和解决cHD28600的黑屏问题！祝你维修顺利！
