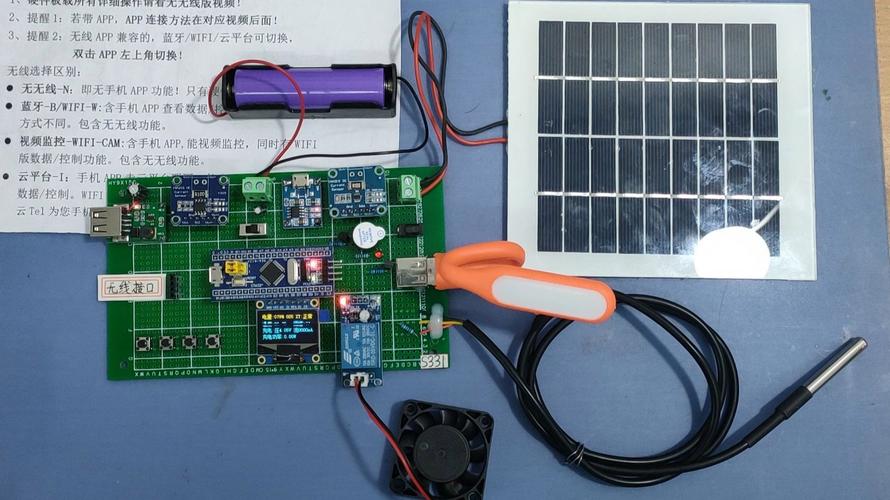

STM32锂电池供电，如何高效管理续航？

核心挑战：电压不匹配

这是锂电池供电首先要解决的问题。

• 锂电池电压范围：单节锂离子/锂聚合物电池的标称电压是 7V，充满电时电压约为 2V，放电截止电压通常为 0V，电池的工作电压范围是 0V ~ 4.2V。
• STM32工作电压：大多数STM32微控制器的工作电压是 3V，虽然有些型号可以在2.0V或更低电压下运行，但3.3V是标准且性能最有保障的电压。

锂电池的电压（最高4.2V）高于STM32的工作电压（3.3V），并且电压是动态变化的。必须使用一个降压电路，将电池电压稳定在3.3V。

解决方案：电压转换

你需要一个 DC-DC 降压转换器，也常被称为 Buck Converter。

LDO (低压差线性稳压器)

• 原理：类似于一个“可变电阻”，通过消耗自身功率（以热量形式）来降低输入电压,输出一个稳定的低压。
• 优点：
  • 电路简单，外围元件少（通常只需输入/输出电容）。
  • 输出电压非常“干净”,纹波小。
• 缺点：
  • 效率低，效率公式约等于 Vout / Vin，当电池满电（4.2V）时，效率只有 3V / 4.2V ≈ 78.5%，当电池电压降低时,效率更低。
  • 发热严重，尤其是在大电流或输入输出压差大的情况下，不适合电池供电场景,会浪费宝贵的电量。
• 适用场景：仅适用于电流非常小（如 < 50mA）且对成本和PCB空间极度敏感的应用。

DC-DC 降压转换器 (强烈推荐)

• 原理：通过电感、电容、开关管（MOSFET）和控制器进行高频开关，实现能量的“传递”，而不是“消耗”。
• 优点：
  • 效率高，通常可达90%以上，尤其是在宽电压范围内,这能极大地延长电池续航时间。
  • 发热小,因为自身功耗低。
• 缺点：
  • 电路相对复杂，需要电感、电容等元件。
  • 输出电压纹波比LDO稍大（需要良好布局来抑制）。
• 推荐芯片：
  • TI TPS612xx系列 (如 TPS61232, TPS61220)：效率高，静态电流小,非常适合电池供电。
  • ADI (Linear Technology) LTC3633-2, LTC3633-3：同样是高性能、低静态电流的Buck转换器。
  • MCP16301：Microchip的,性能也不错。
  • 国产型号：如矽力杰的AP2127、圣邦微的SGM2025等,性价比高。

设计建议：对于任何需要电池供电且有一定电流需求的STM32项目，强烈推荐使用DC-DC降压转换器。

电池电量监测

用户需要知道电池还剩多少电量，以便及时充电或更换，这通常通过一个 电量计芯片 来实现。

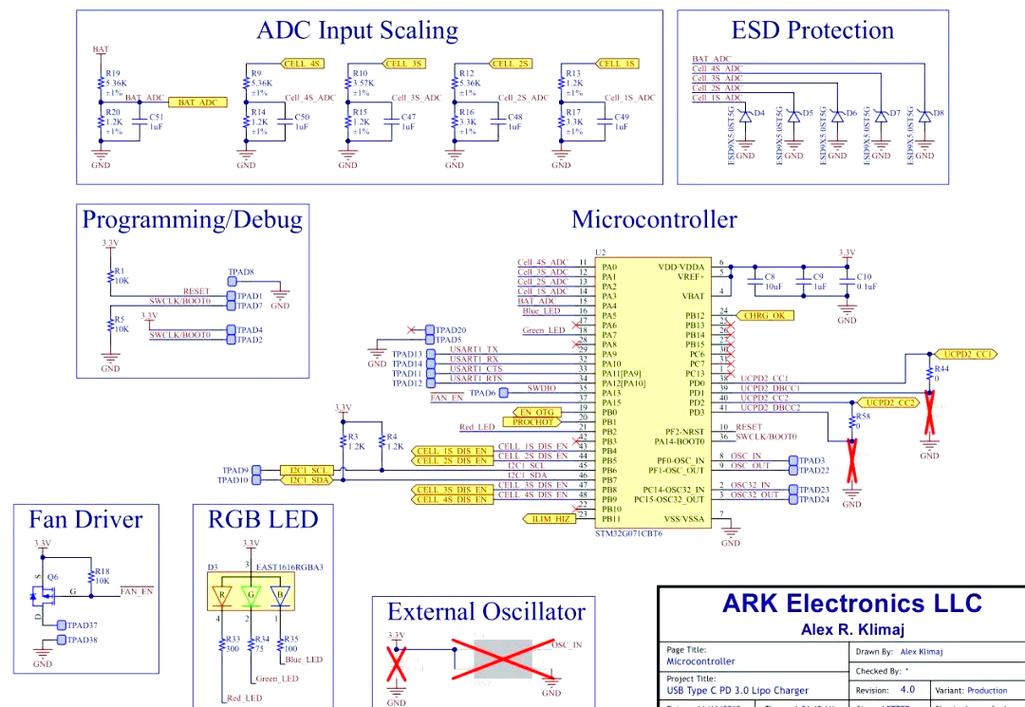

使用ADC + 电压分压 (简单但不精确)

• 原理：通过一个电阻分压电路，将电池电压（3.0V-4.2V）降低到STM32的ADC输入范围（如0-3.3V），然后通过ADC读取电压值，再根据电压-电量曲线估算电量。
• 优点：

  成本极低,只需两个电阻。

• 缺点：
  • 极不精确，锂电池的电压平台很平，即从3.7V到4.0V，电量变化很大，但电压变化很小，导致电量估算非常不准，可能从80%电量到20%电量，电压只变化了0.3V。
  • 无法反映电池的真实健康状况（如老化）。
• 适用场景：对电量精度要求极低的“有电/没电”指示灯。

专用电量计芯片 (精确且可靠)

• 原理：电量计芯片通过 库仑计 的原理，精确测量流入和流出电池的电流，并对时间进行积分，从而精确计算出剩余电量（mAh），它还会监测电池电压、温度，并内置复杂的算法来修正电池老化、温度等因素的影响。
• 优点：
  • 精度高，可以提供非常准确的电量百分比（%）和剩余容量（mAh）。
  • 可以提供电池健康度、满充容量等信息。
• 推荐芯片：
  • TI BQ系列：业界标杆，如 BQ27441-G1 (I2C接口，功能强大)、BQ34Z100-G1。
  • Maxim Integrated (现为ADI) DS27xx系列：如 DS2762 (1-Wire接口)、DS2780/DS2781/DS2782 (I2C接口)。
  • 国产型号：如芯海科技的 SC8301 等。
• 设计建议：如果产品需要向用户显示准确的电量，必须使用专用电量计芯片。

充电管理

锂电池不能直接用恒压源或恒流源充电,需要专门的充电管理电路。

方案：充电管理芯片

• 功能：
  • 涓流充电：当电池电压过低时，先用小电流充电,防止损坏电池。
  • 恒流充电：进入正常充电阶段,以恒定大电流快速充电。
  • 恒压充电：当电池电压接近4.2V时，转为恒压模式,充电电流逐渐减小。
  • 充电截止：当充电电流减小到某个阈值（如总电流的5%-10%）时,自动切断充电。
  • 安全保护：提供过温、过压、短路保护。
• 推荐芯片：
  • TI BQ2407x系列：非常流行，集成度高，外围简单,支持USB输入。
  • MCP73831/73832：Microchip的经典线性充电管理芯片,适合小电流充电。
  • TP4056：一个极其简单、廉价的线性充电芯片，常用于充电宝等消费类产品,但功能和安全特性不如前者。
• 设计建议：为了安全和充电效率，必须使用专用的充电管理芯片，特别是如果产品要通过USB充电，选择带USB-IF合规性的芯片（如BQ2407x）会更容易通过认证。

低功耗设计 (关键)

电池供电的设备，续航是王道，STM32本身有多种低功耗模式,善用它们是延长续航的关键。

STM32低功耗模式

1. 睡眠模式：

   • CPU停止，外设（如所有GPIO、USART、I2C、SPI）继续运行。
   • 唤醒源：外部中断、唤醒事件。
   • 功耗：在几十微安级别。

2. 停止模式：

   • CPU和大部分外设（包括所有时钟）停止。
   • 保留寄存器和SRAM内容。
   • 唤醒源：外部中断、唤醒事件、RTC事件/闹钟。
   • 功耗：在几微安级别。

3. 待机模式：

   • 整个芯片（除了备份域和RTC）被关闭。
   • SRAM内容全部丢失。
   • 唤醒源：WKUP引脚、RTC事件/闹钟、IWDG复位。
   • 功耗：在1微安以下,是最低功耗模式。

如何实现低功耗？

1. 选择合适的模式：

   • 设备大部分时间在等待外部事件（如按键、传感器数据）：使用睡眠模式。
   • 设备需要长时间休眠，但需要定期唤醒（如每隔1秒读取一次传感器）：使用停止模式。
   • 设备需要进入“关机”状态，由外部事件唤醒（如按下开机键）：使用待机模式。

2. 配置外设：

   • 关闭所有不用的外设时钟（在RCC中配置）。
   • 将不用的GPIO引脚配置为模拟模式,可以有效降低漏电流。
   • 如果使用UART，可以配置为单线模式。

3. 中断驱动：

   • 尽量不要使用 while(1) 空转或延时函数，让CPU大部分时间处于睡眠状态,通过中断来响应事件。

4. 优化电源设计：

   • 当STM32处于低功耗模式时，如果外设（如传感器、无线模块）仍然在工作，会拉高整体功耗，可以为这些外设设计一个由STM32 GPIO控制的使能引脚,在不需要时彻底切断其电源。

安全保护

锂电池能量密度高，但也比较“娇贵”，不当使用可能导致起火、爆炸。

• 过充保护：由充电管理芯片保证。
• 过放保护：由电量计芯片或BMS（电池管理系统）保证，防止电池电压低于3.0V。
• 过流/短路保护：由充电管理芯片或BMS保证。
• 温度保护：在关键应用中，可以增加NTC热敏电阻，监测电池温度,过高或过低时停止充放电。

总结与推荐方案

对于一个典型的、需要显示电量的便携式STM32项目,推荐方案如下：

系统框图：

锂电池 (3.7V)
    |
    +---- [充电管理芯片] <--- USB电源
    |
    +---- [电量计芯片] <--- I2C/SMBus ---> STM32
    |
    +---- [DC-DC Buck 转换器] ---> 3.3V ---> STM32及其他外设

组件清单：

1. 锂电池：选择符合你容量和尺寸要求的18650、软包锂电或聚合物电池。
2. 充电管理芯片：如 TI BQ24075 (支持USB-DP/DM检测，自动适配USB电源)。
3. 电量计芯片：如 TI BQ27441-G1 (I2C接口，精度高)。
4. DC-DC Buck芯片：如 TI TPS61232 (效率高，静态电流低)。
5. 保护电路：在电池正负极上，可以增加一个 DW01A + 8205A 组成的电池保护板，提供基础的过充、过放、过流保护,这是非常推荐的安全措施。

软件设计要点：

1. 初始化配置时,关闭所有未用外设的时钟。
2. 将主循环设计为“执行任务 -> 进入低功耗模式 -> 被中断唤醒 -> 执行任务...”的模式。
3. 在不需要时,通过GPIO控制其他模块的电源。
4. 通过I2C读取电量计芯片的数据,并在屏幕或LED上显示给用户。

通过以上方案，你就可以构建一个安全、高效、且功能完善的STM32锂电池供电系统了。
