LED43M2600B背灯不亮，如何检修维修？

故障原因分析

背光灯不亮,主要有三大块原因：

1. 电源问题：给主板和高压板供电的电源部分异常。
2. 主板问题：主板没有输出正确的背光开启和亮度控制信号。
3. 背光驱动板（高压板）问题：这是最常见的故障点,负责点亮灯条。
4. 灯条问题：灯条本身损坏,灯珠全部不亮。

维修准备与安全须知

安全第一！非常重要！

• 断电操作：在进行任何检测前,务必拔掉电视电源线。
• 高压危险：高压板上会产生上千伏的高压，即使在断电后，电容中仍可能存有残余电荷。不要徒手触摸高压板上的元件和金属部分，尤其是大尺寸的电解电容，操作前，最好使用带绝缘手柄的螺丝刀或大功率电阻（如10kΩ/5W）对高压滤波电容进行放电。
• 绝缘保护：在通电测试时，最好将电视主板、高压板等用绝缘物体垫起,防止短路。
• 工具准备：
  • 万用表（必备，最好有电压档和二极管档/通断档）
  • 绝缘螺丝刀套装
  • 镊子
  • 电烙铁和焊锡丝（如果需要更换元件）
  • 热风枪（如果需要拆卸或焊接芯片）
  • 可能需要替换的零件：高压板、灯条、保险丝、驱动管等。

故障排查步骤（由简到繁）

第1步：初步观察与判断

1. 确认故障现象：打开电视，仔细观察屏幕，在光线较暗的环境下，用手电筒斜着照射屏幕，如果能看到非常暗淡、几乎无法辨认的图像，那基本可以100%确定是背光灯不亮，如果屏幕完全没有任何反光,那可能是主板或电源板完全损坏导致无供电。
2. 听声音：电视开机时，仔细听有没有高压板工作时发出的轻微“吱吱”声（类似日光灯启辉器的声音），如果没有,高压板不工作的可能性很大。

第2步：检查电源输入

• 目标：确认高压板是否得到了正常的12V或24V供电。
• 方法：

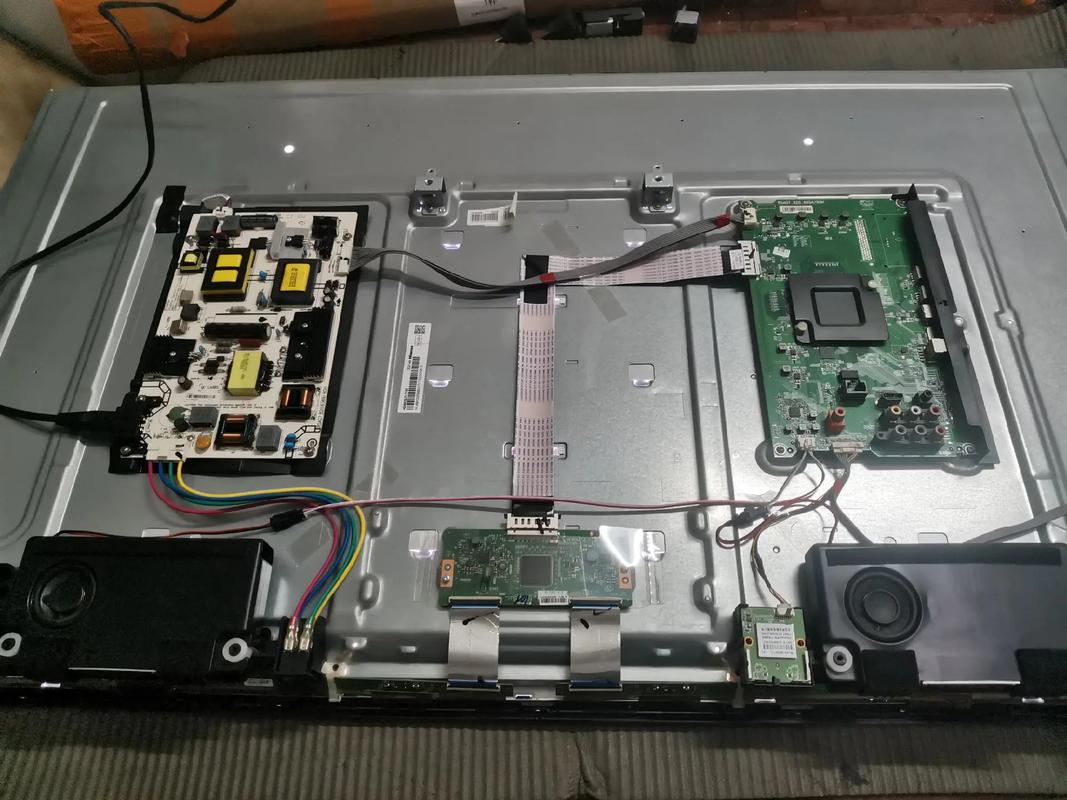

  1. 打开电视后盖，找到主板和高压板，高压板通常是一个长方形的电路板,连接着灯条和电源线。
  2. 找到从电源板或主板通往高压板的电源接口，这个接口通常是2针、4针或6针的，上面会标有 VCC、+12V/+24V、GND 等字样。
  3. 断电后,拔下这个电源插头。
  4. 万用表调至直流电压档（20V或50V档）。
  5. 通电（此时电视主板已通电，但屏幕不亮），将万用表的黑表笔接在插头的 GND（地线）上，红表笔接在 +12V 或 +24V 的针脚上。
  6. 读取电压：
     • 有正常电压（如12V）：说明供电正常，问题出在高压板本身或控制信号上,进入第3步。
     • 没有电压或电压异常：说明问题在电源板或主板的供电电路上，需要检查从电源板到主板再到高压板的供电通路，例如连接线是否松动、主板上的保险丝是否熔断等。

第3步：检查背光控制信号

• 目标：确认主板是否向高压板发出了“开机点亮”的指令。
• 方法：
  1. 找到连接主板和高压板的另一根排线（通常是3-4根细线），这根线传输的是控制信号,而不是电源。
  2. 这根线通常有3个关键信号：
     • BL-ON 或 EN (Enable)：背光使能信号，也叫“背光开关”信号，主板通过这个信号告诉高压板“可以点亮了”。
     • BL-ADJ 或 DIM (Dimming)：亮度调节信号，通常是PWM脉冲信号,用于调节灯条亮度。
     • GND：地线。
  3. 断电后,拔下这根排线。
  4. 万用表调至直流电压档（如20V档）。
  5. 通电，将黑表笔接在排线的 GND 上。
  6. 用红表笔分别测量 BL-ON 和 BL-ADJ 针脚的电压：
     • BL-ON 信号：正常工作时，电压会从低电平（0V）跳变为高电平，通常是 3V 或 5V，如果这个电压始终为0V，说明主板没有发出开机指令,需要检查主板上的相关芯片和电路。
     • BL-ADJ 信号：这个信号是PWM波，万用表测量的是一个平均值，通常在1V-3V之间波动，如果电压稳定在某个值（如3.3V或0V），说明主板工作正常，但可能灯条故障导致主板保护，从而停止了PWM信号，如果这个电压始终为0,也需要检查主板。
  7. 如果信号都正常：说明主板和供电都正常，问题几乎可以锁定在高压板上,进入第4步。

第4步：重点排查高压板

高压板是故障率最高的部分,常见的损坏点有：

1. 保险丝熔断

   • 现象：高压板上靠近电源输入端通常有一个或几个小玻璃管或绿色贴片保险丝。
   • 检测：用万用表的通断档（蜂鸣档）测量保险丝是否导通，如果蜂鸣器响，说明是通的；如果不响或显示无穷大,说明已熔断。
   • 原因：保险丝熔断通常意味着后级电路存在短路。切勿直接更换保险丝就通电！ 必须先找出短路点，否则会再次烧毁新保险丝,甚至损坏其他元件。
   • 排查短路点：用二极管档测量保险丝后端对地（GND）的电阻，如果阻值很小或接近0，说明有短路，重点检查大功率MOS管（通常有两个，型号常如 7N60、8N60、 K760 等）是否击穿短路，以及高压变压器（比一般的变压器小，有多个引脚）是否损坏。

2. 驱动MOS管击穿


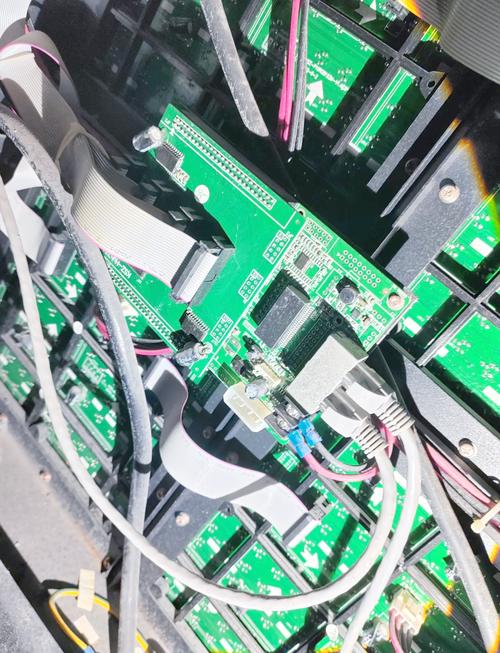

   （图片来源网络，侵删）
   • 现象：这是导致保险丝熔断的最常见原因。
   • 检测：用万用表的二极管档测量MOS管的三个引脚（D极、G极、S极），D极和S极之间应该有一个正向压降（约0.4-0.7V），反向以及G极与其他引脚之间应该是无穷大，如果D-S之间或D-G之间短路,则MOS管已损坏。
   • 维修：更换同型号的MOS管,检查与之相连的电阻是否也有烧毁的。

3. 高压板集成电路（IC）损坏

   • 现象：外围元件（如保险丝、MOS管）都正常,但高压板不工作。
   • 检测：比较困难，可以测量IC的供电引脚（VCC）是否有电压，以及启动引脚（如 VCC 或 HV）的电压是否正常，如果供电正常但无输出,IC损坏的可能性很大。
   • 维修：更换同型号的高压板IC,这对焊接技术要求较高。

4. 高压变压器损坏

   • 现象：部分灯条能亮，部分不亮，或者伴有“滋滋”的异响。
   • 检测：没有简单直接的方法判断，通常是在排除了其他故障后,作为怀疑对象。
   • 维修：更换整个高压板或变压器。

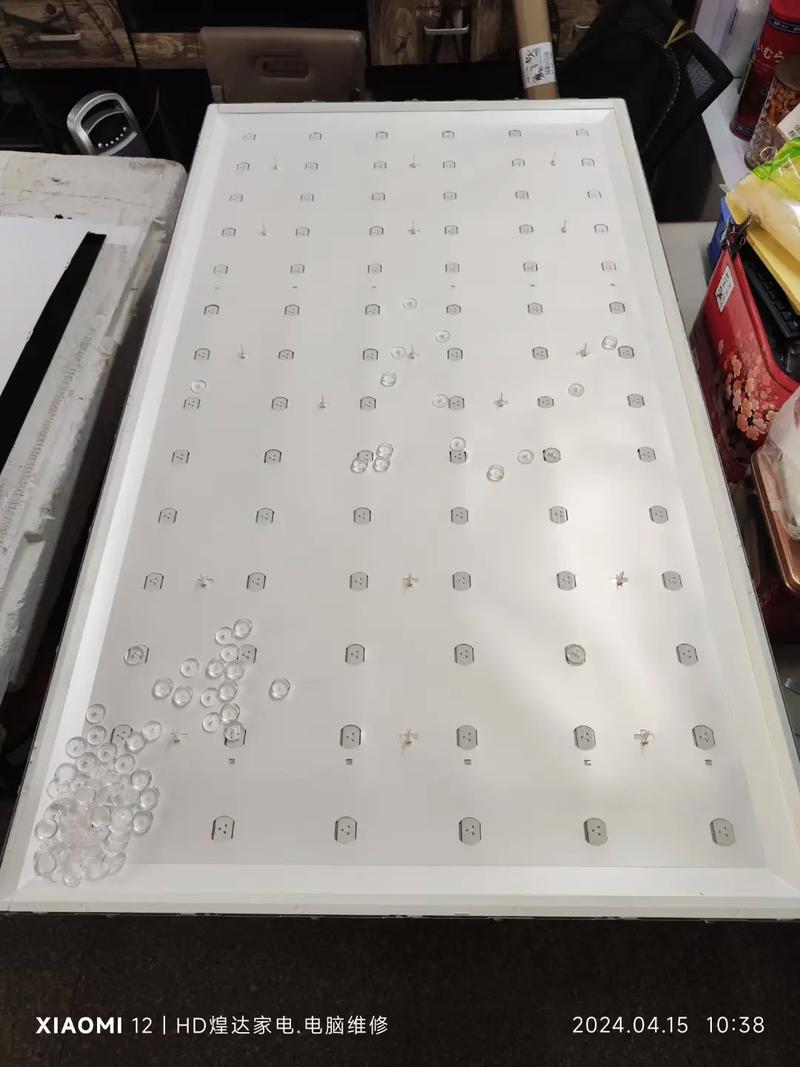

第5步：排查灯条

如果高压板工作（能听到“吱吱”声，并且输出端有高压感应），但灯条不亮，那问题
