长虹CHD32600彩电故障，如何排查维修？

核心提示：安全第一！

在维修前，请务必断开电源，并等待电容充分放电（特别是电源板上的大电容），电视机内部存在高压，非专业人士请勿随意触碰,以免发生危险或造成二次损坏。

第一部分：完全不开机（指示灯不亮）

这是最常见也是最基础的故障，通常问题出在电源板。

故障现象描述

• 按下遥控器或电视机上的电源键,没有任何反应。
• 电视机指示灯不亮。
• 没有任何声音。

可能原因及排查步骤

1. 外部电源问题（最简单，先检查）

   • 检查电源线：确保电源线牢固地插在电视插座和电视上,没有松动。
   • 检查墙壁插座：用手机充电器或其他小电器测试一下插座是否有电。
   • 检查遥控器电池：虽然不影响开机,但排除遥控器故障的可能性。

2. 电源板故障（核心部件）

   • 保险丝熔断：这是电源板最常见的故障，打开电视机后盖，找到电源板，观察保险丝（通常是一个小玻璃管或绿色/棕色元件）是否发黑或熔断。
     • 如果保险丝熔断：说明电源板有严重短路，常见原因有：
       • 主滤波电容（大电解电容）击穿短路：这是高发故障，电容鼓包、漏液是明显特征。
       • 开关管（如2SC5707, 2SC4119等）击穿短路：开关管是电源的核心，工作电流大,容易损坏。
       • 市电整流桥（如MB6S, RS3-200等）击穿短路。
     • 维修建议：更换同型号、同容量的电容、开关管和整流桥，更换后，务必不要马上通电，最好用假负载法（如用一个60W/220W的灯泡串联在主电源+B输出端）测试电源输出是否正常,防止再次烧毁元件。
   • 保险丝未熔断，但无输出：
     • 启动电阻开路：为开关管提供启动电流的小电阻（通常阻值较大，如几十到几百KΩ）可能烧断。
     • PWM控制芯片（如TDA4605, TEA2260, KA3842等）及其外围电路故障：芯片是电源的大脑，如果它不工作,电源就无法启动。
     • 副电源电路故障：很多电视的待机电路由副电源供电，副电源出问题，主板就无法接收开机指令,导致主电源不启动。

完全不开机

重点检查电源板，从保险丝开始，逐步排查主滤波电容、开关管、启动电阻和PWM控制芯片，对于普通用户，如果发现保险丝熔断，建议直接更换整个电源板,因为单个元件排查需要专业知识和工具。

第二部分：有声音，但黑屏/无光栅

这种故障说明电源板基本正常（能供电），但背光系统或信号处理系统出了问题,如何区分？

• 判断方法：在黑暗环境下，开机后仔细观察屏幕，如果能看到非常微弱、模糊的图像影子，说明背光不亮，如果什么都看不到，则可能是主板信号处理问题或屏幕驱动问题。

故障现象A：黑屏，但伴音正常，手电筒照屏幕能看到图像

这是典型的“背光不亮”故障，问题出在高压板或背光灯条。

1. 高压板故障（高压条）

   • 高压板本身损坏：
     • 供电问题：检查高压板的供电输入（通常是12V或24V）是否正常,这个电压由电源板提供。
     • PWM控制信号问题：主板送来的亮度控制信号（PWM信号）是否正常。
     • 高压板上的元件损坏：常见的有开关管（如MOS管）、升压变压器、限流电阻等，高压板工作在高频高压下,是故障高发区。
   • 维修建议：可以尝试找到相同型号的高压板进行代换，如果有一定电子基础，可以测量供电、PWM信号是否正常,然后重点排查开关管和升压变压器。

2. 背光灯条故障（灯管）


   （图片来源网络，侵删）
   • 灯管老化或烧断：这是液晶电视的“通病”，使用时间长了，灯管两端会发黑，或者完全不亮，灯条通常由多根灯管并联组成，如果其中一根或几根损坏,可能导致亮度严重不足或出现暗斑。
   • 判断方法：开机后，如果背光时亮时不亮，或者屏幕一侧亮一侧不亮,很可能是灯条问题。
   • 维修建议：更换整个背光灯条，更换时需要小心操作,避免损坏屏幕和排线。

故障现象B：黑屏，伴音正常，手电筒照屏幕也看不到图像

这通常是“主板信号处理”或“屏幕驱动”故障。

1. 主板故障

   • CPU或程序问题：主板CPU没有正常工作，无法发出开机指令和驱动屏幕的信号，可能是程序错乱，尝试强制恢复出厂设置（如果还能进入菜单的话）。
   • LVDS信号输出问题：主板处理完视频信号后，通过LVDS排线将信号传送给屏幕驱动板，如果主板上的LVDS输出芯片或电路损坏,屏幕就得不到信号。
   • 关键供电缺失：主板上的某些芯片（如解码芯片、Scaler芯片）需要特定的电压（如3.3V, 5V, 9V等）才能工作，如果这些供电电压丢失,主板就会瘫痪。

2. 屏幕驱动板故障（T-CON板）

   • T-CON板损坏：T-CON板负责接收主板送来的LVDS信号，并进行时序控制，最终驱动屏幕上的像素点显示图像，如果T-CON板损坏，屏幕就会黑屏或出现图像异常（如花屏、竖条、横线等）。
   • 维修建议：T-CON板相对独立，可以尝试更换同型号的T-CON板来测试。

有声音黑屏

• 手电筒能看到图像 -> 100%是背光问题,查高压板和灯条。
• 手电筒也看不到图像 -> 是主板或T-CON板问题，需要进一步排查主板供电和LVDS信号输出，或者更换T-CON板测试。

第三部分：图像或声音异常

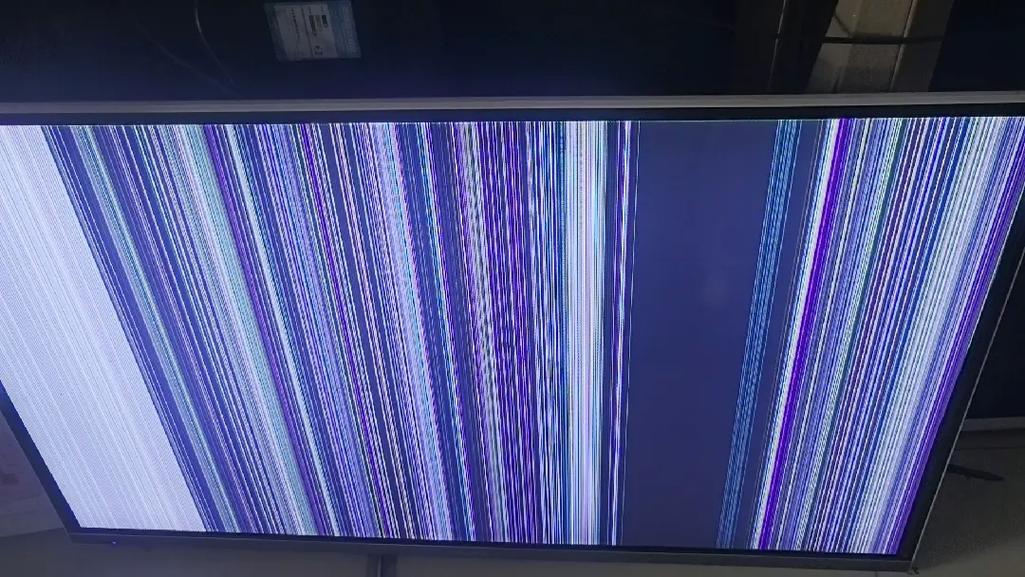

花屏、图像扭曲、有横线/竖线

• 原因：
  • T-CON板故障：最常见，T-CON板负责图像时序,出问题直接导致花屏。
  • 主板LVDS输出问题：主板送出的信号不稳定或格式错误。
  • 屏幕本身损坏：屏幕内部的驱动电路或面板老化。
  • 接触不良：连接主板和T-CON板、T-CON板和屏幕的排线松动或氧化。
• 排查：先重新插拔所有排线，无效则重点考虑T-CON板和主板。

无图像、有声音、有菜单

• 原因：说明主板基本工作，但信号接收或解调部分有问题。
  • 高频头（调谐器）故障：无法接收电视信号。
  • AV/TV信号切换电路故障。
  • 程序问题：电视调谐器初始化失败。
• 排查：进入菜单，如果菜单也显示，说明CPU工作正常,问题很可能在调谐器或其供电电路上。

声音问题（有杂音、声音小、无声音）

• 原因：
  • 伴音功放电路故障：主板上的功放芯片（如TDA7492, TDA1517等）或其外围元件损坏。
  • 静音电路误动作：某个检测电路（如检测到无信号、检测到异常电压）导致CPU发出静音指令。
  • 音频处理芯片故障。
• 排查：测量功放芯片的供电和静音控制脚电平是否正常。

总结与建议

对于长虹CHD32600这款老电视，维修的核心思路是“先电源，后信号；先背光，后图像”。

1. 不开机：电源板是首要怀疑对象,特别是保险丝和主滤波电容。
2. 有声音黑屏：用手电筒判断。能看到影子是高压板/灯条问题；看不到影子是主板/T-CON板问题。
3. 图像异常：T-CON板是高发区。

给普通用户的建议：

• 如果电视价值不高，维修成本（尤其是更换主板、屏幕等大件）可能比买一台新电视还贵。
• 寻找当地可靠的维修师傅进行检修，他们有经验和工具,能快速定位问题。
• 如果自己动手能力强，可以从网上购买电源板、高压板、T-CON板等通用或专用配件进行更换,这是性价比最高的维修方式。

希望这份详细的故障分析能帮助到你！
