电动自行车充电器故障维修精华

第一部分：基础知识与安全须知

在动手之前,必须了解充电器的基本构成和安全规范，这是维修成功且不受伤的基石。

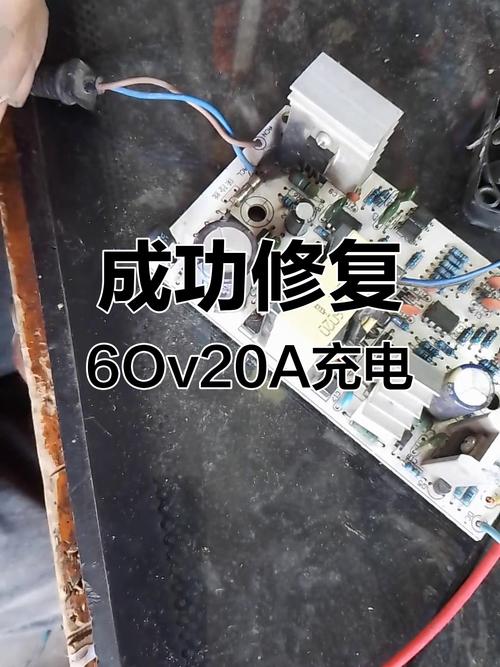

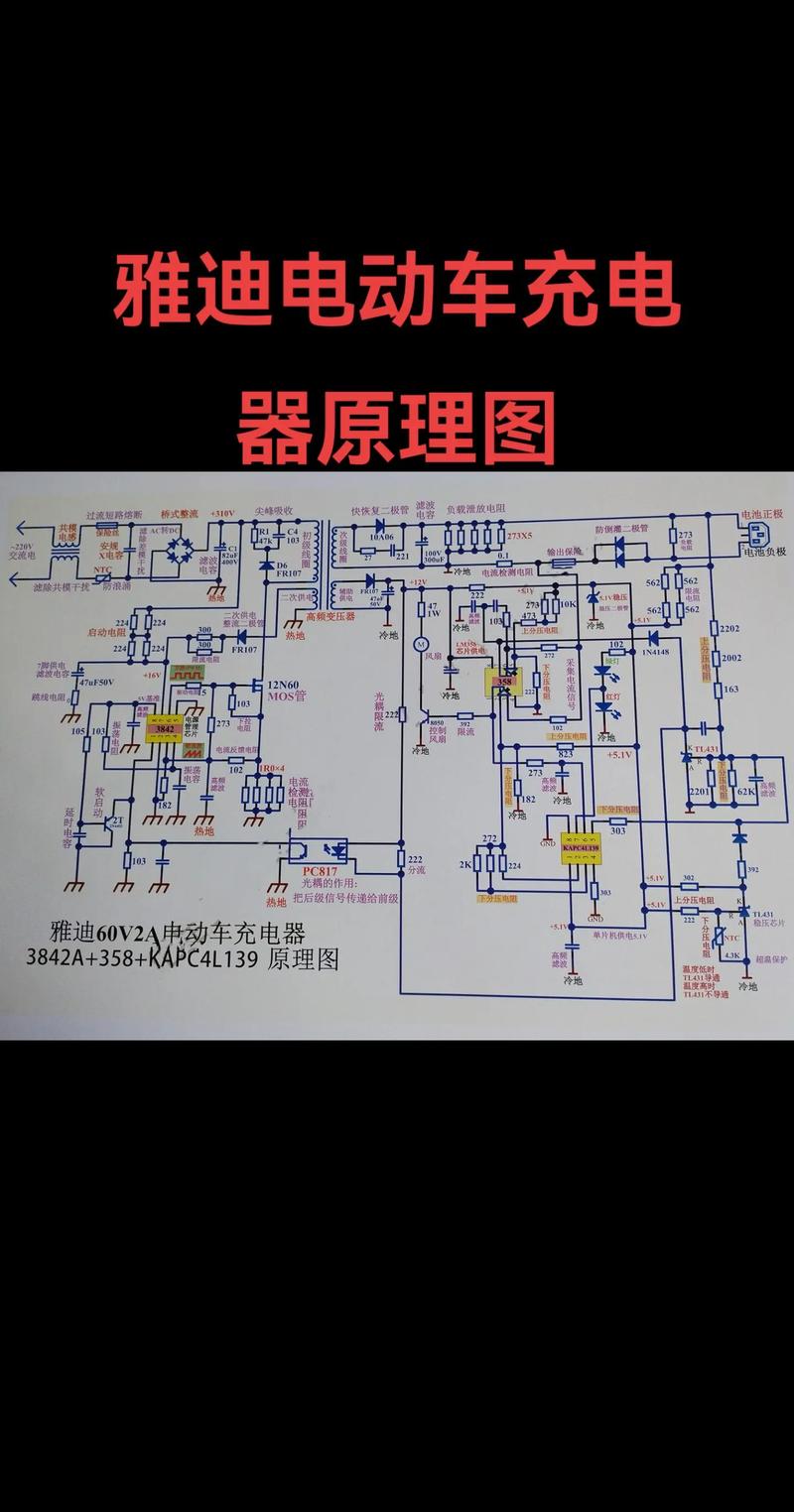

充电器基本工作原理 充电器本质是一个开关电源，主要分为几个部分：

• 输入滤波电路： 过滤电网中的杂波，保护后续电路。
• 整流滤波电路： 将220V交流电转换成高压直流电。
• PWM开关电源电路： 核心部分，通过高频开关管（如MOSFET）和开关变压器，将高压直流电转换成高频低压交流电。
• 输出整流滤波电路： 将高频低压交流电转换成直流电，通过电容滤波后输出。
• 电压/电流反馈控制电路： 通过采样电阻和TL431等精密稳压芯片，实时监测输出电压和电流，并与PWM控制芯片（如UC3842, UC3845）配合，动态调整开关管的导通时间，从而实现恒流-恒压两阶段充电。

充电器的两阶段充电曲线

• 恒流阶段： 刚开始充电时，电池电压较低，充电器以最大恒定电流（如1.8A）为电池充电，此时电压会缓慢上升。
• 恒压阶段： 当电池电压达到设定值（如铅酸电池为44.4V，锂电池为42V/54.6V等）时，充电器进入恒压阶段，电压保持不变，充电电流逐渐减小。
• 涓流/浮充阶段： 当电流减小到某个阈值（如0.3A）时，充电器指示灯（通常为绿灯）亮起，表示充电完成，进入小电流浮充状态。

维修前的安全须知

• 断电操作： 维修前务必拔掉输入电源插头，并等待几分钟，让高压滤波电容（C1）上的电压充分释放，可以用万用表测量其两端电压，确认低于安全电压（如<30V）后再操作。
• 隔离变压器： 如果条件允许，使用1:1的隔离变压器，它能将充电器与市电电网隔离，防止发生触电事故，并且能避免因零线带电而烧毁电路板。
• 防静电： MOSFET和精密芯片对静电敏感，维修前最好触摸一下接地金属体，释放自身静电。
• 做好标记： 拆卸元件前，对插头、连接线、可调电阻等位置拍照或做好标记，避免装错。
• 工具准备： 万用表（必备，最好有电容档和二极管档）、示波器（高手必备）、电烙铁、吸锡器、焊锡丝、松香、酒精、小螺丝刀、热熔胶枪等。

第二部分：常见故障现象与排查流程

遵循“从外到内，从简到繁，先电源后负载”的原则进行排查。

完全无反应，指示灯不亮

这是最常见的故障,通常是电源输入部分或PWM主控电路问题。

• 第一步：检查外部因素

  • 是否有电？插座是否正常？换一个插座试试。
  • 充电器与电池盒的连接插头是否插紧、氧化？
  • 保险丝（输入端）是否熔断？这是最直接的线索。

• 第二步：打开外壳，检查保险丝

  • 如果保险丝熔断（发黑）： 说明后级电路存在严重短路。切勿直接更换保险丝通电！

    • 重点检查：
      1. 输入整流桥： 用万用表二极管档测量四个二极管，是否有击穿短路。
      2. 高压滤波电容（C1）： 是否鼓包、漏液或击穿短路，测量其两端电阻，正常应为无穷大或很大阻值。
      3. 开关管（MOSFET）： 这是故障高发区，测量D极（漏极）和S极（源极）之间是否短路，如果短路，通常驱动电路也有问题。
      4. 消磁电阻/热敏电阻： 是否击穿短路。
    • 维修： 更换损坏的元件，更换开关管后，务必检查其驱动电路（如UC3842芯片、其供电电路、周边电阻电容），否则新管子会再次烧毁。

  • 如果保险丝完好： 问题出在开关电源没有启动。

    • 重点检查：
      1. 抗干扰电路： 检查共模电感、X电容、Y电容是否开路。
      2. 启动电阻： 提供PWM芯片初始工作电压的几个大阻值电阻（通常在几百KΩ）是否开路。
      3. PWM控制芯片（如UC3842）：
         • 测量其VCC（供电脚）电压，正常应在8-17V之间波动，若无电压，检查启动电阻和VCC供电电路的电容、二极管。
         • 测量其输出脚（OUT），应有脉冲波输出，若无，芯片可能损坏。
      4. 开关管： 检查其G极（栅极）电压，正常应为0V或脉冲电压，若无，可能是驱动电阻开路或芯片未工作。

指示灯亮，但输出电压异常或为0

说明输入部分和PWM主控电路基本正常,问题出在输出整流滤波或反馈电路。

• 第一步：测量输出电压

  • 用万用表DC档测量输出端子电压。

  • 电压为0V：

    • 检查输出回路的保险丝（如果有）是否熔断。
    • 检查输出整流二极管（通常是快恢复二极管或肖特基二极管）是否开路或短路。
    • 检查输出滤波电容是否鼓包、失效。

  • 电压远低于正常值（如只有10V）：

    • 重点检查反馈电路： 这是恒压失效的核心。
      1. 输出采样电阻： 串联在输出回路的小阻值电阻（如0.1Ω, 0.22Ω），其两端电压用于采样电流，检查是否变值或开路。
      2. 精密稳压芯片TL431： 反回环路的“大脑”，测量其R、A、K三个脚电压，判断是否正常工作，可以尝试更换。
      3. 光耦（PC817等）： 连接一次侧和二次侧的“信使”，测量其发光二极管侧和光敏三极管侧是否正常，可以尝试更换。
    • 检查PWM芯片的反馈输入脚电压是否异常。

  • 电压高于正常值（如铅充输出60V以上）： 极其危险！可能导致电池鼓包、损坏！应立即断电！

    • 这通常是反馈电路开路,导致PWM芯片认为电压很低，从而以最大占空比输出。
    • 重点检查： 光耦、TL431、采样电阻及其连接线是否开路或虚焊。

充电时指示灯状态异常（如红灯一直亮）

这通常与充电电流检测或电池本身有关。

• 现象： 插上电池后，充电器红灯常亮，但电压很低，且长时间不转绿灯。
• 原因分析：
  1. 充电电流太小： 充电器检测不到足够的充电电流，认为没有连接电池或电池已充满。
  2. 电池问题： 电池电压过低（如亏电严重）、内部短路、电池盒保险丝熔断或接触不良。（这是最常见的原因，建议先测量电池盒电压）
  3. 充电器电流检测电路故障：
     • 重点检查： 电流采样电阻（见故障二）、与之相关的运算放大器（如LM358）及其外围电路。

第三部分：维修精华技巧与注意事项

1. “闻、看、问、测”四字诀

   • 闻： 闻一下电路板有无烧焦的异味。
   • 看： 仔细观察元件，寻找鼓包、漏液、烧黑、裂痕的电容，以及虚焊、脱焊的焊点，这是最直观有效的检查方法。
   • 问： 向用户了解故障发生时的具体情况，如是否进水、是否摔过、是否之前有异响等。
   • 测： 用万用表进行电压、电阻、通断测量，定位故障点。

2. 代换法是利器

   • 对于怀疑损坏的电容、二极管、TL431、光耦、PWM芯片等，如果手头有同型号的备件，直接代换是最快的方法，特别是对于TL431和光耦组成的反馈环路，代换成功率很高。

3. 虚焊是“隐形杀手”

   很多充电器故障,尤其是间歇性故障，都是由于元件引脚虚焊造成的，对于功率较大的元件，如开关管、整流桥、滤波电容的焊点，用电烙铁重新加焊一遍，往往能解决疑难杂症。

4. 充电器与电池的匹配

   • 维修后,一定要确认充电器的电压、电流参数与电池匹配，48V/12Ah的铅酸电池，应配48V/12A或1.8A的充电器，混用可能导致充电不足或过充，损坏电池甚至引发安全事故。

5. 充电器的“通病”元件

   • 根据经验,以下元件故障率较高：
     • 输入滤波电容： 长期工作在高电压下，容易鼓包、失效。
     • 开关管： 工作在高电压大电流下，是易损品。
     • 输出滤波电容： 长期充放电，容易老化失效。
     • TL431和光耦： 反馈环路的核心，性能会随时间下降。

第四部分：实战案例简析

案例1：充电器不工作，保险丝熔黑

• 分析： 严重短路。
• 排查： 拆开后发现整流桥一臂击穿，开关管MOSFET也击穿短路。
• 维修： 更换整流桥和MOSFET，检查UC3842的供电和驱动电路正常后，通电测试，恢复正常。

案例2：充电器红灯一直亮，不转绿灯

• 分析： 先排除电池问题，测量电池盒电压正常。
• 排查： 打开充电器，测量输出端有约55V电压（铅充正常应为44.4V左右），说明电压失控，重点检查反馈电路，发现光耦PC817的4脚（C极）虚焊。
• 维修： 重新补焊光耦焊点，通电测试，电压恢复正常，充电过程正常。

案例3：充电时发出“滋滋”异响，且有焦糊味

• 分析： 通常是开关频率降低或变压器磁芯饱和，导致电流声。
• 排查： 检查PWM芯片UC3842的VCC供电电压偏低且波动，测量启动电阻和VCC滤波电容，发现滤波电容容量严重下降。
• 维修： 更换同规格的滤波电容，异响和焦糊味消失，工作正常。

最后提醒： 电动自行车充电器涉及高压电，非专业人士若无十足把握，建议寻求专业维修人员帮助，或直接更换一个新的充电器，安全永远是第一位的！
