viper22a电源故障，如何快速排查修复？

下面我将详细解析 Viper22A 电源的常见故障，包括故障现象、可能原因和排查思路。

核心故障概述

Viper22A 电源的故障通常可以归结为三大类：

1. 完全不工作：通电后无任何反应，指示灯不亮。
2. 输出电压异常：输出电压过高、过低、或电压不稳。
3. 工作但性能差：能输出电压，但带载能力弱、发热严重、或频繁保护性重启。

具体故障现象与排查方法

电源完全无反应（“死”电源）

这是最常见的故障,通常意味着电源没有启动或没有完成自启动过程。

可能原因及排查思路：

1. 保险丝熔断


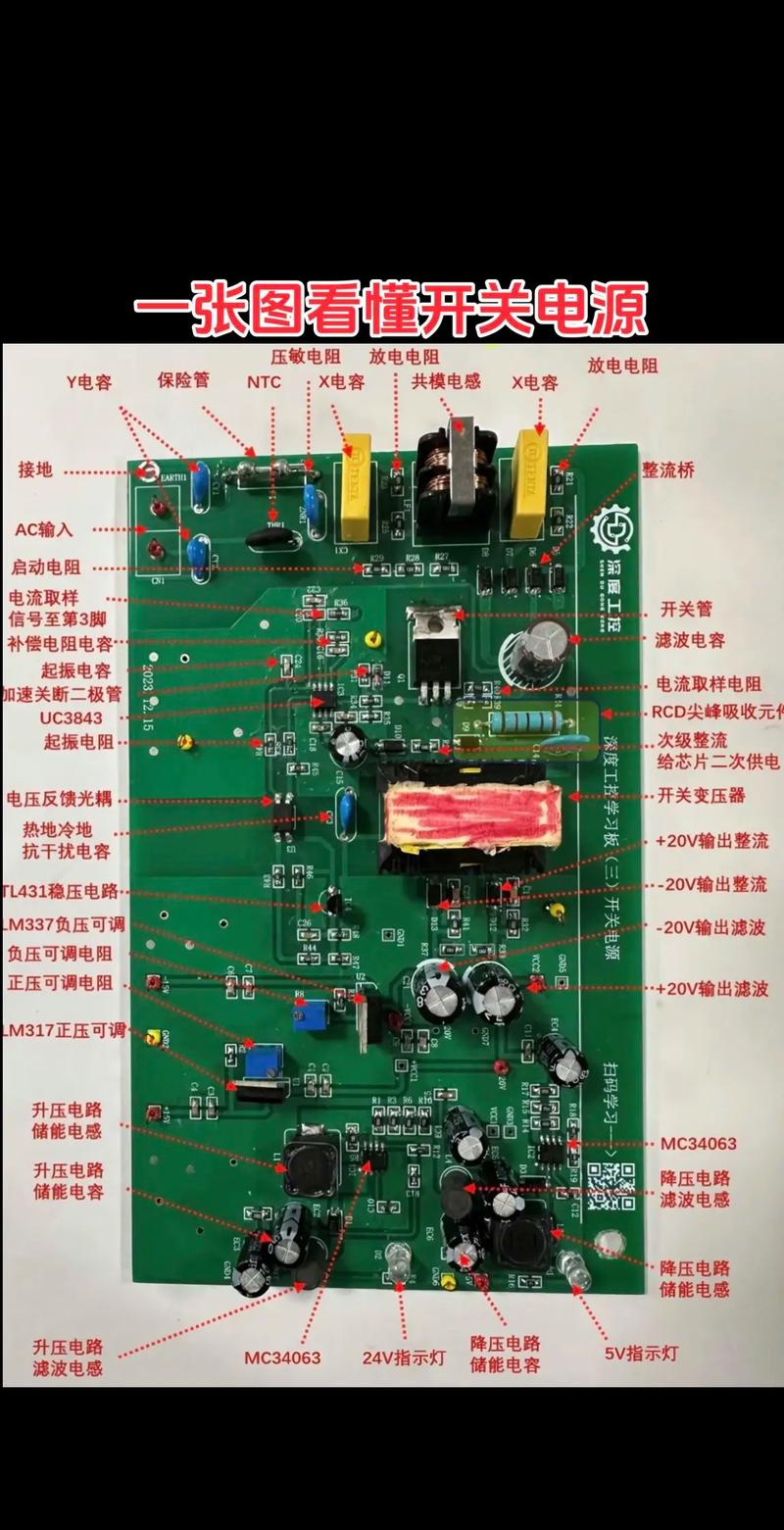

   （图片来源网络，侵删）
   • 现象：闻到焦糊味，或看到保险丝发黑、断裂。
   • 原因：电源内部存在严重短路，导致电流过大，这是最需要警惕的信号，直接更换保险丝很可能会再次烧毁。
   • 排查：
     • 断开电源，拔掉所有负载。
     • 用万用表二极管档或电阻档测量 AC输入端（L/N） 的电阻，如果阻值非常小（接近0Ω），说明输入回路有短路。
     • 重点检查：
       • 整流桥：是否击穿短路。
       • X电容：是否击穿。
       • Viper22A芯片本身：是否击穿（测量其DRAIN和SOURCE脚之间是否短路）。
       • 初级滤波电容：是否鼓包、漏液或击穿。
     • 必须找到并排除短路点后，才能更换保险丝上电测试。

2. Viper22A芯片未工作

   • 现象：保险丝完好，但次级无输出电压。
   • 原因：Viper22A没有获得正常工作的条件。
   • 排查：
     • 检查VCC供电：这是Viper22A工作的关键。
       • 测量 VCC (Pin8) 引脚电压，正常情况下，上电后VCC会通过一个启动电阻（通常在100kΩ ~ 1MΩ之间）从高压直流母线（HVDC）获得一个初始电压（约10-20V），使芯片启动。
       • 如果VCC电压为0：
         • 检查启动电阻是否开路。
         • 检查VCC滤波电容（通常在10-22μF/50V左右）是否短路或漏电。
         • 检查VCC到芯片的线路是否断路。
     • 检查Viper22A本身：
       • 如果VCC电压正常,但芯片仍不工作（无振荡波形），可能是芯片内部损坏。
       • 测量 SOURCE (Pin4) 引脚是否可靠接地。
       • 测量 FB (Pin1) 引脚电压，正常工作时会有一个反馈电压（通常在1-2V）。
       • 如果外围元件都正常,很可能是芯片损坏，需要更换。

3. 反馈回路开路

   • 现象：次级有输出，但电压极高（接近HVDC电压），且电源发出“吱吱”声（保护动作）。
   • 原因：光耦（PC817等）工作异常，导致Viper22A的FB引脚收不到正确的反馈信号，芯片认为输出电压过低，从而以最大占空比工作，导致输出电压失控。
   • 排查：
     • 检查光耦：测量光耦的初级侧（发光二极管）和次级侧（光敏三极管）是否正常，常见故障是次级侧开路或短路。
     • 检查TL431：如果电源使用TL431作为精密基准源，检查TL431是否损坏，其外围的分压电阻是否变值或开路。
     • 检查反馈电阻：连接在输出端和TL431 Ref脚之间的分压电阻是否开路。

输出电压过低

可能原因及排查思路：

1. 负载过重或短路


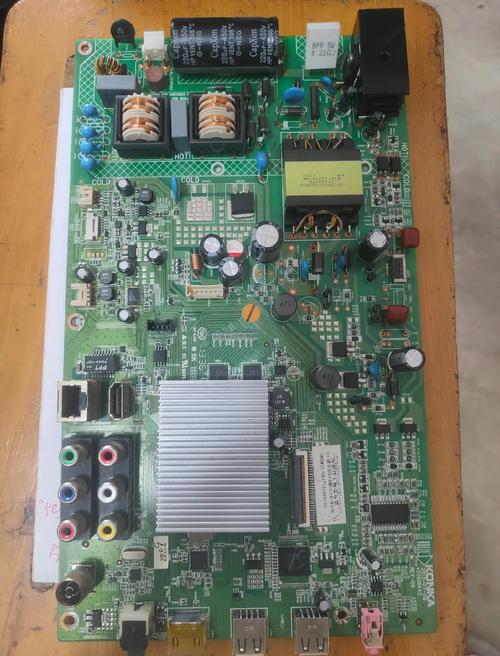

   （图片来源网络，侵删）
   • 现象：输出电压远低于标称值。
   • 原因：电源的负载能力不足，或者次级回路存在短路。
   • 排查：
     • 断开所有负载，在空载状态下测量输出电压，如果电压恢复正常，则说明是负载问题。
     • 如果空载电压仍然偏低,则检查次级回路：
       • 检查输出整流二极管（通常是肖特基二极管，如SB560）是否正向压降过大或性能不良。
       • 检查输出滤波电容是否失效、ESR过大或容量不足（导致电压纹波大，平均电压低）。
       • 检查输出端的保险丝、电感等元件是否异常。

2. 初级回路问题

   • 现象：空载电压偏低，带载后更低。
   • 原因：初级能量传递不足。
   • 排查：
     • 检查VCC电压：VCC电压偏低或不稳定，会导致芯片工作异常，输出能力下降。
     • 检查高压直流母线（HVDC）电压：如果HVDC电压本身偏低（如低于100V AC输入时应有的约310V），可能是整流桥或初级滤波电容有问题。
     • 检查变压器：变压器的初级或次级绕组可能有局部短路，导致电感量下降，能量传递效率降低。
     • 检查Viper22A的供电：如果VCC由辅助绕组供电，检查辅助绕组的整流二极管和滤波电容。

3. 反馈回路问题

   • 现象：输出电压稳定，但就是偏低。
   • 原因：反馈回路误判，告诉Viper22A输出电压“过高”，从而调低了占空比。
   • 排查：
     • 检查光耦的初级侧电流是否过小（如限流电阻变大）。
     • 检查TL431的外围分压电阻是否阻值变大,导致其过早导通。
     • 检查Viper22A的FB引脚电压,如果电压过高（接近2.5V），说明反馈系统认为电压偏高。

电源工作不稳定，带载能力差，或频繁重启

可能原因及排查思路：

1. 滤波不良

   • 现象：输出电压纹波大，或接上负载后电压剧烈波动。
   • 原因：初级或次级的滤波电容失效、ESR过高或容量不足。
   • 排查：
     • 目视检查：电容是否有鼓包、漏液。
     • 替换法：怀疑的电容直接用同规格或更好的新电容替换，这是最有效的方法，特别注意初级的高压滤波电容（通常是耐压400V的电解电容）。

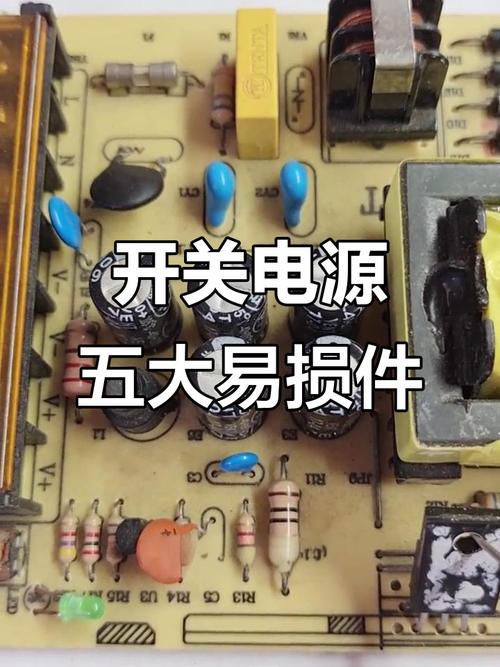

2. 元器件发热严重

   • 现象：Viper22A、输出整流二极管或变压器异常烫手。
   • 原因：
     • Viper22A过热：通常是由于开关频率过高、占空比过大或内部驱动能力不足导致损耗增加。
     • 输出二极管过热：肖特基二极管正向压降过大或耐流不足。
     • 变压器过热：磁芯材料不对、气隙不当、或绕组短路导致铜损和铁损过大。
   • 排查：
     • 检查Viper22A的供电是否稳定。
     • 检查输出二极管的型号和参数是否匹配。
     • 检查变压器本身是否有问题。

3. 保护电路误动作或失效

   • 现象：一接负载就关机，或过一会就关机。
   • 原因：
     • 过流保护（OCP）：初级电流检测电阻（通常是一个小阻值，如0.33Ω的电阻）阻值变大，导致芯片误判过流。
     • 过压保护：反馈回路开路，导致输出电压过高，触发保护。
     • 过热保护：环境温度过高或芯片散热不良。
   • 排查：
     • 检查电流检测电阻的阻值是否正常。
     • 检查反馈回路是否开路（参考故障一）。
     • 检查电源通风是否良好。

Viper22A的内部保护机制（重要）

理解这些保护机制有助于判断故障：

• 逐周期电流限制：防止初级电流过大，损坏MOSFET和芯片。
• 过载保护：当负载持续过重时，芯片会进入“打嗝”模式（间歇工作），以降低平均输出功率。
• 过热关断：当芯片结温超过约135°C时，芯片会停止工作，温度下降后重新启动。
• 欠压锁定：当VCC电压低于约8.5V时，芯片不工作，防止异常。

当电源出现“吱吱”叫或间歇性工作时，通常是这些保护机制被触发了。

总结与安全提示

安全提示：

1. 隔离！隔离！隔离！ 开关电源初级端（高压侧）与次级端（低压侧）是直接隔离的，但初级端对地（L/N线）是高压！在测量时，务必使用隔离变压器，或万分小心，避免触电。
2. 上电测试：在确认没有短路，特别是Viper22A没有击穿的情况下，再进行上电测试，建议先使用调压器，从低电压（如90V AC）开始慢慢升高，观察是否有异常。
3. 热敏电阻：部分电源在AC输入端有NTC（负温度系数）热敏电阻，用于限制开机冲击电流，如果其损坏（常开），也可能导致电源不工作。

希望这份详细的指南能帮助你快速定位和修复Viper22A电源的故障！
