电磁炉C19-SH1982故障188是什么原因？

E2 代码 = 传感器开路或短路

对于绝大多数电磁炉（包括您这款）E2 故障代码代表“IGBT（功率管）温度传感器开路或短路”。

这个传感器是一个热敏电阻,它的作用是：

1. 实时监测IGBT管的温度。
2. 当温度过高时,它会将信号传递给主控芯片。
3. 主控芯片接收到信号后，会立即采取措施，比如降低功率或直接关机，以防止IGBT管因过热而烧毁,从而起到保护作用。

当这个传感器本身损坏、线路接触不良或断开时，主控芯片就无法读取到正确的温度信号，系统会判定为“传感器开路或短路”，并立即停止加热，显示E2代码,以避免在失去温度监控的情况下继续工作而引发危险。

故障原因分析

E2故障通常由以下几个原因引起,从最常见到最不常见排列：

1. 传感器插头松动或接触不良（最常见）


   （图片来源网络，侵删）

   电磁炉在工作过程中有轻微振动,可能导致连接IGBT传感器的插头松动。

2. 传感器（热敏电阻）本身损坏（非常常见）

   传感器是一个长期在高温环境下工作的精密元件,其老化或损坏是主要故障点。

3. 传感器引线断裂或破损


   （图片来源网络，侵删）

   传感器连接主板的引线可能因为长期高温烘烤或弯折而内部断裂。

4. 主控板（MCU）故障（较少见）

   主控板上负责读取传感器信号的电路或芯片损坏,导致无法正确处理传感器传回的数据。

详细排查步骤（请务必注意安全！）

⚠️ 安全警告：在进行任何内部检查之前，请务必拔掉电磁炉的电源插头，并等待至少10-15分钟，让内部高压电容充分放电，否则有触电危险！

第一步：简单的外部检查（用户可自行操作）

1. 确认代码：确保显示确实是 E2，而不是其他相似的代码（如 E0, E1, E3 等）。
2. 放置位置：检查电磁炉是否放置在平稳、通风良好的台面上，确保进风口和出风口没有被堵塞（如锅具过大、有杂物覆盖）。
3. 锅具检查：确认您使用的锅具是适用于电磁炉的含铁质平底锅，锅具不匹配或过小会导致电磁炉持续高功率输出，温度急剧升高,从而触发保护。
4. 重启尝试：拔掉电源插头，等待5分钟以上，然后重新插上，看故障是否消失,这可以清除一些临时的软件错误。

如果外部检查后问题依旧，那么故障很可能在内部,需要拆机检查。

第二步：拆机内部检查（需要一定动手能力）

1. 断电并放电：拔掉电源插头,拆开电磁炉外壳。

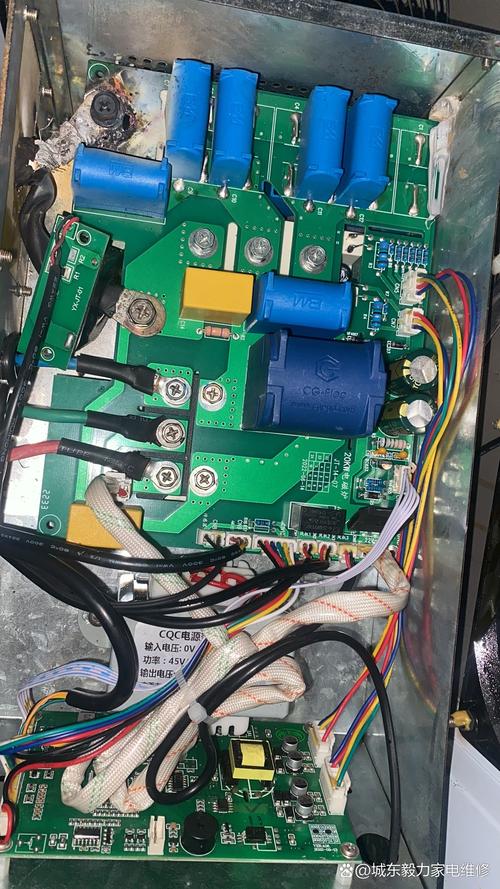

2. 找到IGBT和传感器：

   • 找到电磁炉核心的大功率元件——IGBT管（通常固定在巨大的黑色散热片上）。
   • 在IGBT管旁边或上面，会紧贴着一个小传感器，它通常是一个带有一条或两条细线的小圆片或方片，这就是IGBT温度传感器。
   • 顺着传感器引线，找到它连接到主板上的一个两针或三针的小插头。

3. 检查插头和连接线：

   • 重新插拔：将连接传感器的插头拔下来，再用力插回去，确保插紧,这是最简单也最有效的修复方法。
   • 检查引线：仔细检查从传感器到插头的连接线是否有破损、烫焦或断裂的迹象。

4. 测量传感器（关键步骤）：

   • 您需要使用一个万用表（电阻档或档位更高的二极管档）来测量传感器的好坏。
   • 断开连接：将传感器从主板上拔下。
   • 测量室温电阻：
     • 用万用表的两个表笔分别接触传感器插头的两个金属端子。
     • 在室温下（约25°C），一个正常的NTC（负温度系数）热敏电阻，其阻值通常在 80KΩ 到 120KΩ 之间（具体数值请参考您的电磁炉图纸，但这个范围是普遍适用的）。
     • 如果测得的阻值是 无穷大（OL），说明传感器开路（断路）。
     • 如果测得的阻值是 0Ω 或非常小（接近0），说明传感器短路。
     • 如果阻值与正常值相差巨大,也说明传感器已损坏。
   • 加热测试（可选）：用电烙铁或打火机的火焰（快速扫过，别烧坏）轻微加热传感器的金属头，同时观察万用表的阻值，正常情况下，阻值会随着温度升高而明显变小，如果阻值无变化,则传感器已失效。

解决方案总结

根据排查结果,您可以采取以下措施：

维修建议

1. 自己动手：如果您有万用表和一定的电子维修基础，更换传感器是一个相对简单的操作，购买一个同型号的传感器后，拆下旧的,焊上新的即可。
2. 寻求专业帮助：如果您不熟悉电子维修，或者排查后发现是主板问题，建议联系品牌的官方售后或寻找专业的家电维修师傅进行维修，他们有专业的工具和经验,能更准确地定位和解决问题。

希望这份详细的指南能帮助您解决问题！
