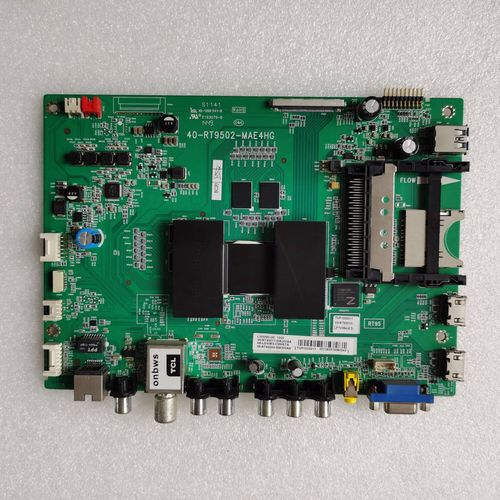

TCL L50M90-UD电源板故障，如何检修？

这款电视是TCL在2025年左右推出的高端4K机型，其电源板型号通常为LJ51-3201A-01或LJ51-3201A-02（不同批次可能有细微差异），这是一个内置电源+背光二合一的电源板,非常常见于当时的中高端TCL电视。

电源板常见故障现象

根据故障现象，可以初步判断问题出在电源板的主电源部分（PFC和12V/5V输出）还是背光驱动部分（高/低压供电）。

主电源故障（导致不开机/无图声）

• 现象1：完全无反应
  • 按下遥控器或机身电源键，电视指示灯不亮,无任何反应。
  • 可能原因： AC保险丝熔断、PFC电路故障（如MOS管、IC击穿）、副电源（+5V_STB）故障、CPU供电异常。
• 现象2：指示灯亮，但无法开机
  • 电视待机指示灯亮（通常为红色或蓝色），按遥控器或电源键后，指示灯闪烁或熄灭，但屏幕不亮,无声音。
  • 可能原因： 主电源PFC电路未启动（+380V电压异常）、主电源IC或驱动电路故障、12V/5V/VCC-PFC等电压输出异常、电源板与主板通讯问题（如PS_ON信号）。
• 现象3：开机瞬间有反应，然后黑屏/保护
  • 按下电源键，能听到“啪”的一声（继电器吸合），指示灯也正常，但屏幕不亮,几秒后自动关机或进入保护状态。
  • 可能原因： 主电源电压不稳或保护电路启动、负载（主板或背光板）短路导致电源保护。

背光驱动故障（导致黑屏/有声音）

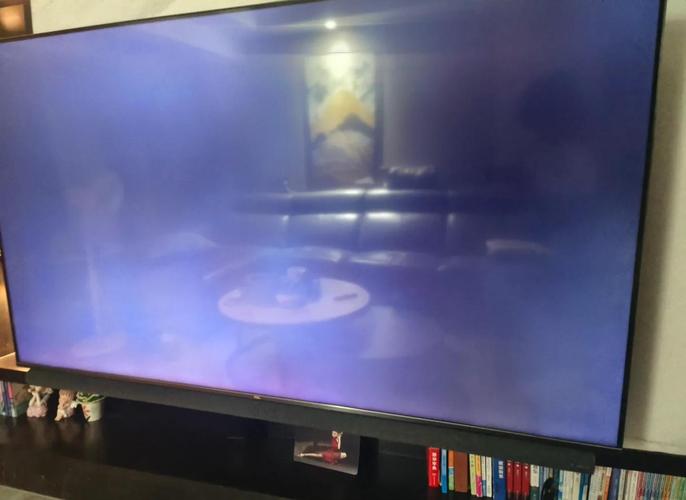

• 现象1：声音正常，屏幕全黑
  • 电视能正常开机，有声音，但屏幕是全黑的，凑近仔细看能看到一个非常暗的图像（俗称“黑屏”）。
  • 可能原因： 背光驱动电路故障（如高压板上的OZ9926/9928/9929等IC损坏）、高压输出电容失效、灯条开路或短路、背光驱动供电（如+12V或+VCC-LED）异常。
• 现象2：开机瞬间闪一下黑屏
  • 按下电源键，屏幕能瞬间亮一下（通常是白光），然后立即熄灭,但声音正常。
  • 可能原因： 这是背光驱动电路最常见的故障现象，通常是高压输出电容失效（鼓包、失容）或灯条存在短路点，导致背光驱动IC检测到过流/过压保护,瞬间启动后立即关闭。

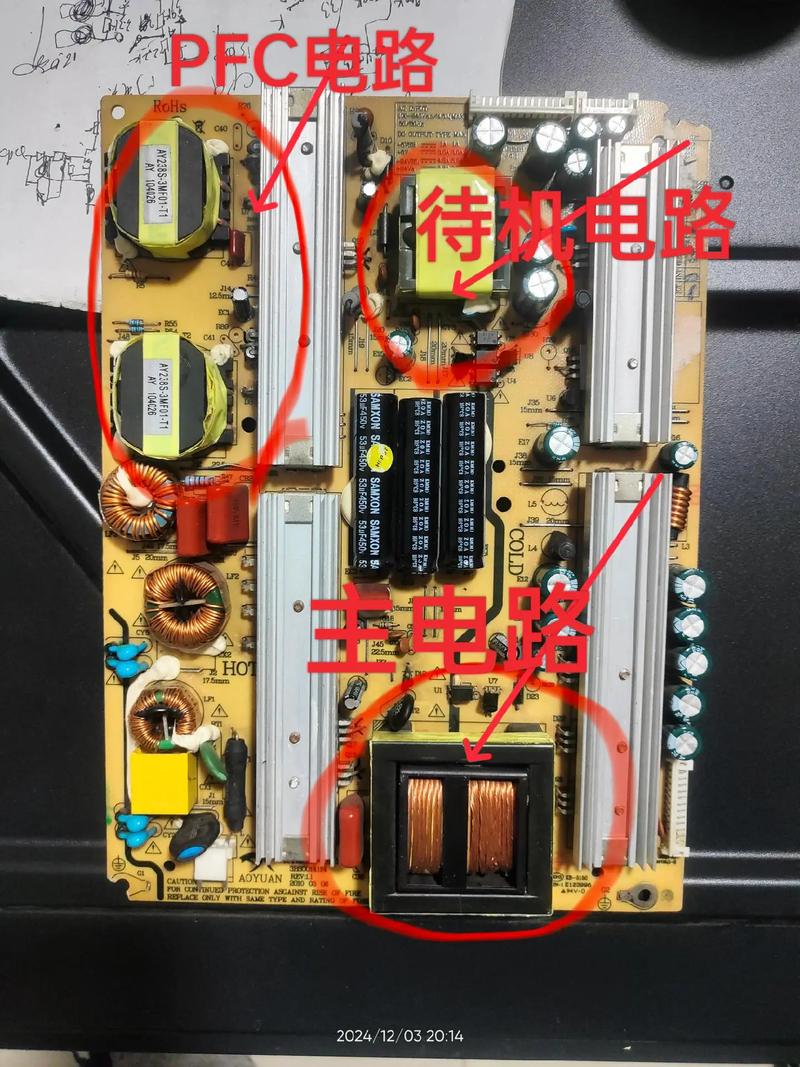

电源板关键元件和测试点（以LJ51-3201A为例）

警告： 检修电源板有触电风险！务必在断电后，对大容量电容（如PFC电路的400V电容）进行放电操作,非专业人员建议寻求帮助。

外观检查（第一步）

这是最简单有效的方法,用肉眼观察电源板上的元件：

• 保险丝（F101）： 位于AC输入端，通常为绿色或黄色，如果熔断,说明后级存在严重短路。
• 电解电容： 检查所有大容量电解电容（特别是PFC电路和12V输出端的）是否有鼓包、漏液、顶部凸起的现象，这是背光故障的首要怀疑对象。
• MOS管和IC： 检查PFC开关管（如STP14N60M2）和主电源IC（如NCP1397/NCP1399）表面是否有烧黑、炸裂的痕迹。
• 电阻： 检查易损的贴片电阻（如取样电阻）是否发黑或烧断。

关键测试点电压测量（需万用表）

通电前测量：

• AC输入端（L-N）： 用万用表电阻档测量，应有一定阻值（几十到几百千欧），如果阻值很小或为0,说明有短路。
• PFC大电容（C501/C502）： 断电后放电，用电阻档测量，如果阻值很小，说明PFC MOS管或相关元件击穿短路。

通电后测量（注意安全）：

• 待机电压（+5V_STB）： 插上电源但不按开机键，电源板应有+5V电压输出到主板，此电压是CPU工作的基础，若无,检查副电源电路。
• PFC电压（+380V）： 正常开机后，PFC电路工作，主滤波电容（C501/C502）两端电压应为380V左右（市电220V时），如果此电压只有约300V,说明PFC电路未工作。
• 主电源输出电压：
  • +12V： 为主板和背光驱动电路供电，正常值应为12V。
  • +5V： 为主板部分电路供电，正常值应为5V。
  • +VCC-PFC / +VCC-CC： 为主电源IC和PFC IC的供电电压，正常值应为17-20V左右。
  • +VCC-LED： 为背光驱动IC（如OZ9926）的供电电压，正常值通常为12V或更高。

电压与故障的对应关系：

• 无+5V_STB： 副电源故障。
• 有+5V_STB，无+380V和+12V/+5V： PFC电路或主电源IC故障。
• 有+380V，但无+12V/+5V： 主电源IC或其驱动电路故障。
• 有+12V，但屏幕黑屏（有声音）： 重点检查背光驱动电路，特别是+VCC-LED电压是否正常,以及高压输出电容和灯条。

常见故障维修思路和案例

指示灯不亮，完全无反应

1. 断电,拔下电源板。
2. 外观检查：发现AC保险丝（F101）熔断。
3. 测量：用万用表二极管档测量PFC MOS管（Q501）的D-S极，发现短路，测量整流桥（BR501）,发现也短路。
4. 维修：更换同型号保险丝、PFC MOS管（如STP14N60M2）和整流桥（如GBU806）。注意： 更换MOS管前一定要检查其驱动电阻和相关IC是否也损坏,否则可能再次击穿。

指示灯亮，无法开机（无+380V和+12V）

1. 通电测量：有+5V_STB待机电压，但按开机键后,测PFC电容两端电压只有约300V。
2. 测量关键点：
   • 测量PFC IC（如U501 NCP1397）的VCC引脚,无17V左右的启动电压。
   • 测量PFC驱动MOS管的栅极,无PWM波形。
3. 检查：发现PFC IC的启动电阻（R5xx）开路，或VCC供电的稳压二极管/电容击穿。
4. 维修：更换损坏的启动电阻或相关VCC供电元件，有时PFC IC本身损坏,也需要更换。

有声音，屏幕黑屏，开机瞬间闪一下（最常见背光故障）

1. 通电测量：声音正常，说明+12V供电正常。
2. 重点检查：开机瞬间，用万用表交流档或示波器测量背光高压输出插座上的电压,会发现有高压产生但随即消失。
3. 外观检查：这是关键！ 仔细检查背光驱动IC（U601，通常是OZ9926/9928/9929）周围的高压输出电解电容（如C6xx, C7xx等，通常是多个100V/4.7uF或220uF/25V的电容）。90%以上的情况是这些电容鼓包或失容。
4. 维修：
   • 方法一（推荐）： 将背光驱动IC周围的所有高压电解电容全部更换成同规格或耐压更高、容量相同的新品，将100V
