Arduino如何安全驱动锂电池？

下面我将从核心原理、供电方案、安全须知、代码示例等多个方面，为你详细讲解 Arduino 如何使用锂电池。

核心原理：锂电池 vs. Arduino

1. 锂电池电压 (3.7V - 4.2V)：

   • 一节标准的锂离子或锂聚合物电池,充满电时电压约为 2V。
   • 放电截止电压约为 0V (或 3.2V/3.3V，具体看电池规格)。
   • 在整个放电过程中,电压会从 4.2V 逐渐下降到 3.0V。

2. Arduino 工作电压 (5V 或 3.3V)：

   • Arduino Uno/Nano/Mega (使用 ATmega328P/2560)：核心芯片在 5V 下工作最稳定，其工作电压范围通常是 4.5V - 5.5V。
   • Arduino Pro Mini / ESP32 / ESP8266：可以选择 3.3V 或 5V 版本，这些板子在 3.3V 下也能良好工作。

关键矛盾：锂电池的电压范围 (3.0V - 4.2V) 无法稳定地为需要 5V 的 Arduino 供电，当电池电压低于 4.5V 时，Arduino 可能会工作不稳定或直接复位。

三种主流供电方案

根据你的需求和 Arduino 型号，有三种主流方案，从简单到复杂排列。

直接供电 (仅适用于 3.3V Arduino)

如果你的 Arduino 是 3V 版本（例如某些 ESP32 开发板、3.3V 的 Pro Mini），并且你不需要驱动 5V 的外设（如某些舵机、传感器），那么这是最简单的方法。

• 接线：将锂电池的正极连接到 Arduino 的 3V 引脚，负极连接到 GND 引脚。
• 优点：电路最简单，成本最低。
• 缺点：
  • 无法为 5V 外设供电。
  • 没有充电管理，电池电量耗尽后需要单独充电。
  • 没有低压保护，过度放电会永久性损坏锂电池。

使用升压模块 (Boost Converter) - 最通用方案

这是为 5V Arduino (如 Uno, Nano) 供电最常用、最经济实惠的方法。

• 原理：升压模块可以将不稳定的锂电池电压 (3.0V-4.2V) "升压"并稳定在 5V，为 Arduino 供电。
• 所需元件：
  1. 锂电池
  2. 升压模块 (例如基于 MT3608 或 XL6009 芯片的模块，淘宝/京东上很便宜)
  3. (可选) 开关
• 接线：
  1. 锂电池正极 -> 升压模块 IN+ 或 Vin
  2. 锂电池负极 -> 升压模块 IN- 或 GND
  3. 升压模块 OUT+ -> Arduino 5V 引脚
  4. 升压模块 OUT- -> Arduino GND 引脚
• 优点：
  • 成本低,模块易于获取。
  • 效率较高,能充分利用电池电量。
  • 为 Arduino 提供稳定的 5V 电源。
• 缺点：
  • 仍然没有充电和低压保护功能，你需要额外注意电量，或者搭配一个电量计。

使用电源管理模块 / 专用充电板 - 最佳实践方案

这是最安全、最方便、功能最全的方案，尤其适合制作便携式项目。

• 原理：这类模块集成了 锂电池充电管理、升压/降压稳压 和 低压保护 电路于一身。
• 常见模块：
  • TP4056 + 升压模块：最基础的组合，TP4056 负责充电，你需要自己再搭配一个升压模块。
  • 基于 IP5306 的模块：非常流行，集成了充电、升压、输出、电量显示等功能，通常带有一个小屏幕和按钮。
  • Adafruit PowerBoost 1000C：功能强大且稳定，但价格较高。
• 接线 (以 IP5306 模块为例)：
  1. 锂电池 -> 模块上的 BAT+ 和 BAT- 接线端子。
  2. 模块的 OUT+ 和 OUT- -> Arduino 的 5V 和 GND。
  3. (可选) 通过 USB 端口为模块充电。
• 优点：
  • 安全第一：内置过充、过放、过流、短路保护。
  • 功能集成：充电、供电、电量检测一体化。
  • 使用方便：通常带有电量指示，可以直观地看到剩余电量。
• 缺点：
  • 成本相对较高。
  • 体积比单纯的升压模块大一些。

锂电池安全须知 (极其重要！)

锂电池的能量密度高,但化学性质活泼，错误操作可能导致严重的安全事故！

1. 绝对禁止过充：充电电压不能超过 4.2V，使用专门的充电芯片（如 TP4056）进行充电，切勿用普通电源随意充电。
2. 绝对禁止过放：放电电压不能低于 3.0V，过放会永久性损坏电池，甚至导致内部结构短路，再次充电时可能起火。方案三的模块自带保护，方案二则需要你格外小心。
3. 禁止短路：电池正负极绝对不能直接接触，会产生巨大电流，瞬间发热起火，焊接时注意不要焊锡连锡。
4. 禁止刺穿或损坏：不要让电池掉落、被重物挤压或被尖锐物体刺穿。

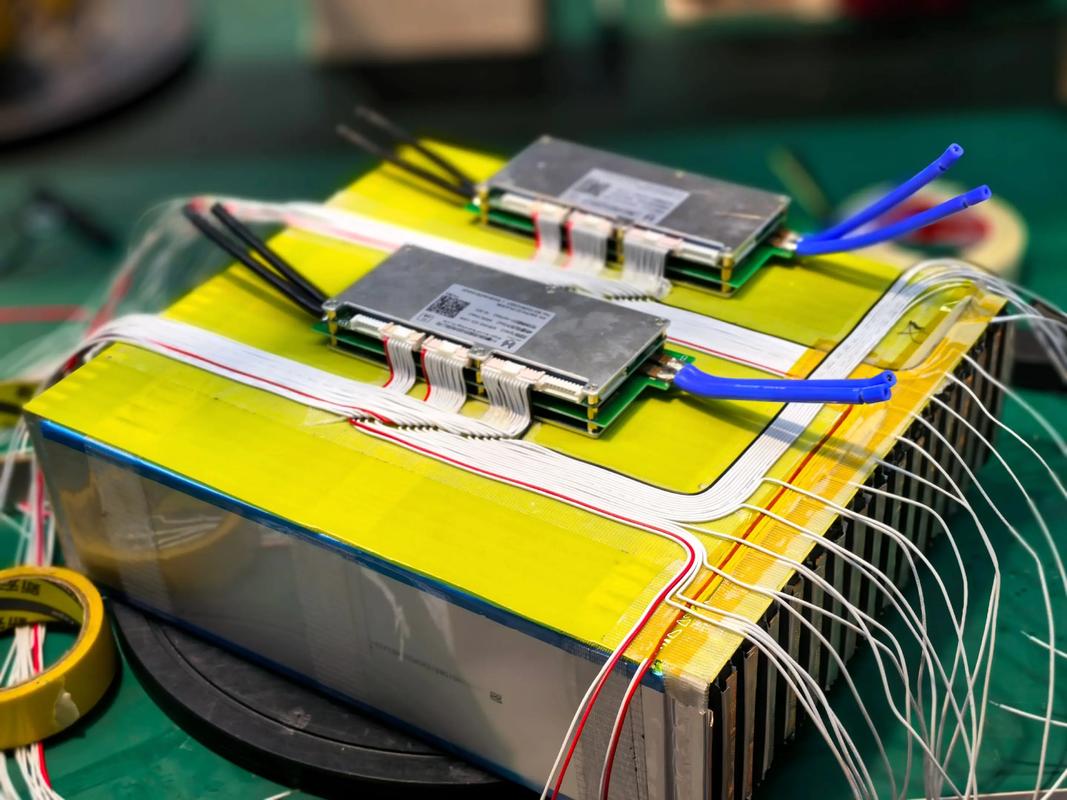

5. 使用保护板：强烈建议为锂电池组配备一个 PCM (Protection Circuit Module) 保护板，它能实现基本的过充、过放、过流保护。
6. 选择正规产品：购买质量可靠、有品牌的锂电池和充电模块，劣质产品是最大的安全隐患。

代码示例：如何检测电量？

如果你使用了像 IP5306 这样带电量检测引脚的模块，你可以在 Arduino 代码中读取电池电量。

这些模块通常使用 模拟电压分压 的方式来估算电量，它们会输出一个模拟电压（0V - 3.3V），这个电压与电池电量成正比。

假设你的模块：

• 输出满电量 (4.2V) 时，引脚电压为 2.0V。
• 输出空电量 (3.0V) 时，引脚电压为 1.4V。

你可以将这个模拟引脚连接到 Arduino 的 A0 引脚。

// 定义连接到电量检测引脚的 Arduino 引脚
const int BATTERY_PIN = A0;
// 定义模拟输入的分辨率 (Arduino Uno 是 1023)
const int ANALOG_MAX = 1023;
// 定义参考电压 (通常是 5.0V)
const float VOLTAGE_REF = 5.0;
void setup() {
  // 初始化串口通信，波特率设为 9600
  Serial.begin(9600);
  Serial.println("Battery Level Monitor");
}
void loop() {
  // 读取 A0 引脚的模拟值 (0-1023)
  int analogValue = analogRead(BATTERY_PIN);
  // 将模拟值转换为电压 (0-5V)
  float voltage = (analogValue / (float)ANALOG_MAX) * VOLTAGE_REF;
  // --- 计算电量百分比 (这是一个估算值) ---
  // 假设我们测量的电压范围是 1.4V (0%) 到 2.0V (100%)
  float minVoltage = 1.4; // 对应 0%
  float maxVoltage = 2.0; // 对应 100%
  // 计算百分比，并限制在 0-100 之间
  int batteryPercentage = map(voltage * 1000, minVoltage * 1000, maxVoltage * 1000, 0, 100);
  batteryPercentage = constrain(batteryPercentage, 0, 100);
  // 打印结果到串口监视器
  Serial.print("Analog Value: ");
  Serial.print(analogValue);
  Serial.print("\t Voltage: ");
  Serial.print(voltage, 2); // 保留两位小数
  Serial.print("V\t Battery Level: ");
  Serial.print(batteryPercentage);
  Serial.println("%");
  // 每隔2秒读取一次
  delay(2000);
}

注意：map() 和 constrain() 函数的参数必须是整数，所以这里先把电压乘以 1000 转换为整数，这个百分比是估算值，因为电池放电曲线不是完全线性的，但对于显示大概电量非常有用。

总结与建议

给初学者的建议：

如果你刚开始做项目,强烈推荐从方案三开始，购买一个带电量显示的 IP5306 模块，虽然初期投入稍高，但它能让你免于处理锂电池的复杂和安全风险，让你更专注于项目本身的逻辑和功能。

高级玩法：如果你希望实现更精确的电量管理和更长的续航，可以考虑使用 MAX17048 这类专用的电量计芯片，它能通过 I2C 接口提供更准确的电量百分比和状态信息。
