长虹PF2155 AV收不到台如何维修？

故障核心分析

我们要明白“AV收不到台”是什么意思。

• 正常情况：当电视切换到AV模式（通常由“信源”、“TV/AV”、“输入”等按键切换）时，屏幕上应该显示“AV1”、“AV2”或“S-VIDEO”等字样，并且应该有背景噪声点（雪花点），连接的影碟机、机顶盒等设备输出的视频和音频信号,应该能正常显示和播放。
• 故障现象：您切换到AV模式后，可能屏幕上没有信号显示，或者一直显示“无信号”，或者屏幕是黑屏的，但声音正常（如果该通道有声音的话）。

核心结论：电视的TV功能（接收天线信号）是正常的，问题出在处理外部AV信号的电路部分。

维修步骤：从简到繁

在进行任何拆机操作前，请务必断开电视电源，并等待几分钟让内部高压电容放电完毕,以确保人身安全！

第一步：外部设备与线路排查（最常见的原因）

这是最应该首先检查的,因为很多时候问题不在电视本身。

1. 检查信号源设备：


   （图片来源网络，侵删）
   • 确认您的影碟机、游戏机、机顶盒等设备是否处于正常工作状态（是否能在其他电视上正常工作）。
   • 检查这些设备的输出设置是否正确，有些设备可能需要手动切换输出模式（如AV模式、HDMI模式等）。

2. 检查连接线缆：

   • AV线：这是最常见的故障点，AV线由三根颜色不同的线组成（黄、白、红）。
     • 目视检查：查看线缆两端（电视端和设备端）的接头是否有松动、脱落、氧化（发绿、发黑）或损坏。
     • 替换法：找一根确定是好的AV线来替换，这是最有效的排查方法，如果换线后问题解决,说明原线坏了。

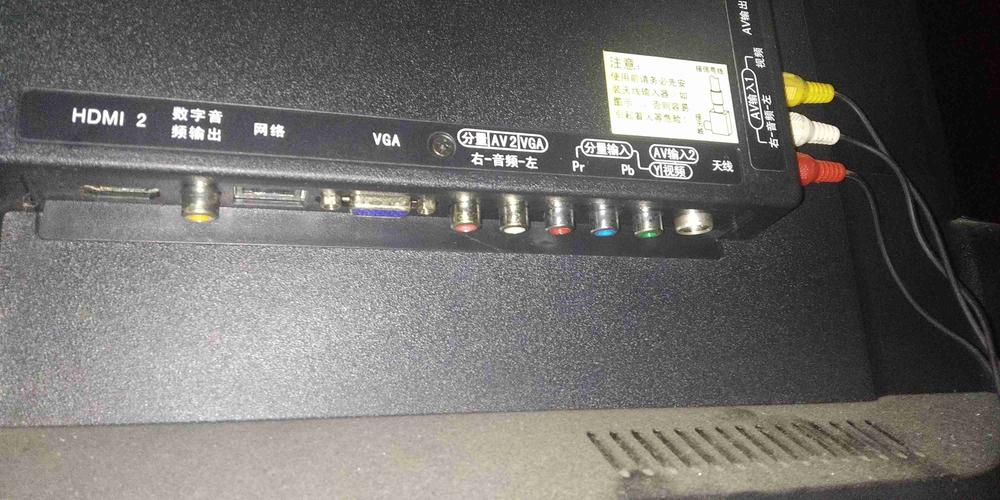

   • 接口：检查电视AV接口和设备AV接口是否有物理损坏或异物堵塞。

3. 检查接口松动：

   将AV线重新拔下，再用力插紧，确保插头完全插入接口底部,有时候接触不良也会导致信号中断。

如果以上外部排查都无效，那么问题就出在电视机内部了。

第二步：进入电视内部，进行初步检查（需要拆机）

警告：操作前务必断电并放电！

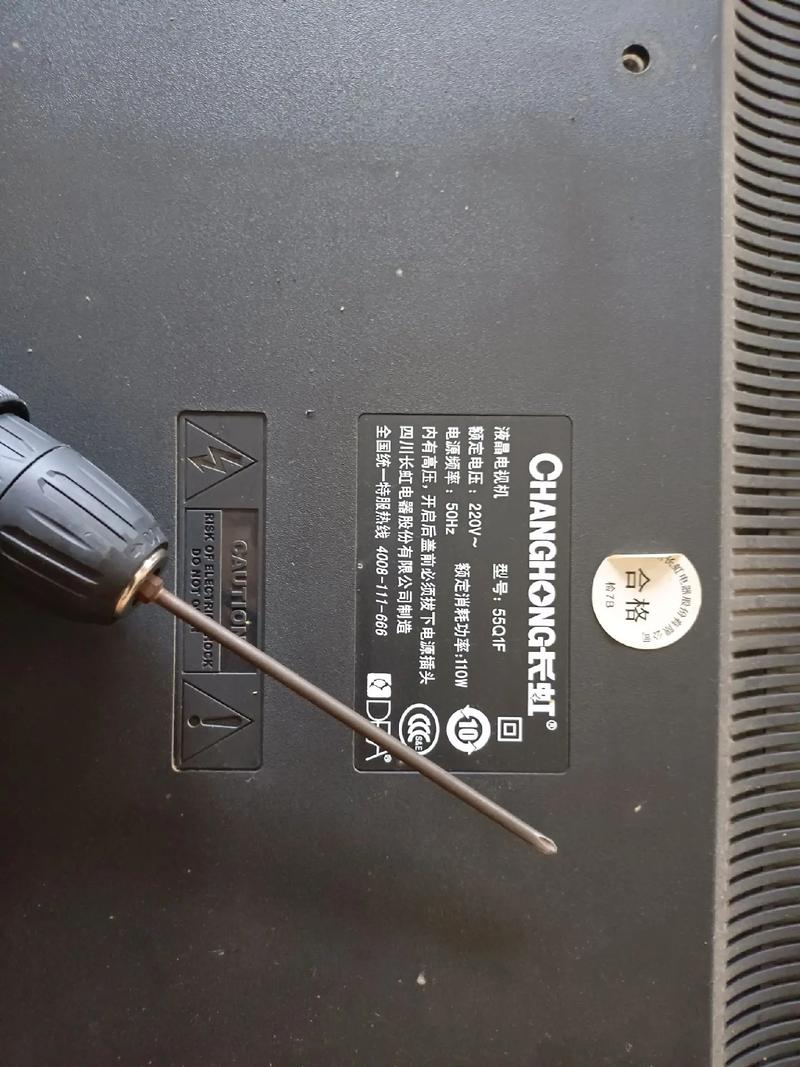

1. 拆开后盖：使用合适的螺丝刀（通常是十字螺丝刀）卸下电视后盖的螺丝,小心地将后盖取下。

2. 目视检查：

   • 保险丝：找到电视主板上的电源部分，检查保险丝是否熔断，如果保险丝发黑或中间断裂，说明电源部分有严重短路故障，但通常AV通道故障不会烧保险丝，除非是后级电路短路，如果保险丝断了,需要先排查电源问题。
   • 电容：仔细查看主板和AV信号板上的电解电容，看是否有鼓包、漏液或顶部“开花”的现象，这些是电容损坏的典型迹象，是CRT电视的通病，特别是那些靠近AV接口的电容,是重点怀疑对象。
   • AV接口焊点：找到电视背板的AV接口，顺着电路板找到它的焊点，观察焊点是否有虚焊、脱焊的现象，由于插拔频繁，AV接口的焊点很容易出现裂纹,导致信号时断时续或完全中断。

第三步：信号通道排查（核心维修步骤）

这一步需要一定的电子维修基础和工具（如万用表、示波器最好，但也可以用简单的“干扰法”）。

AV信号进入电视后，需要经过一系列处理，我们称之为“信号通道”,这个通道通常是：

AV接口 → 插座/连接器 → 耦合电容/电阻 → AV切换芯片（如：TC4052, TC4053, HEF4052等）→ 亮度/色度处理芯片 → 视频放大电路 → 显像管

故障点可能出现在这个通道的任何一个环节。

1. 找到AV信号通道的核心——AV切换芯片：

   • 在主板上找到一块有多引脚的芯片，型号通常是 TC4052、TC4053、HEF4052 或类似型号，这个芯片负责在TV、AV1、AV2、S-VIDEO等多个信号源之间进行切换。
   • 工作条件检查：
     • 供电：用万用表测量芯片的VCC引脚（电源引脚，通常标有VCC或VDD）是否有正常的电压（如+5V或+12V，需查芯片资料确认），如果没有电压,检查供电相关的电阻或电感是否开路。
     • 控制信号：芯片的切换功能是由CPU（微处理器）通过控制引脚（如A、B引脚）来实现的，如果CPU没有发出正确的切换指令，或者控制信号通路有问题，芯片就不会切换到AV通道，这通常与遥控器或按键失灵有关，但既然TV能收台，说明CPU基本工作正常,重点在切换指令本身。

2. 信号追踪法（“干扰法”）：

   • 这是一个非常经典且有效的排查方法,不需要昂贵的示波器。
   • 工具：一把小螺丝刀的金属部分。
   • 方法：
     • 将电视开机并切换到AV1模式。
     • 从AV接口开始，沿着信号流向，用螺丝刀金属部分轻轻地去触碰电路上的测试点或元器件的输入端。
     • 正常现象：当您触碰到一个信号点时，屏幕上应该出现明显的“黑条”或“干扰噪点”，喇叭里会听到“嗡”的一声,这表明信号通路到这一点是通的。
     • 故障点定位：
       • 如果您触碰AV接口的信号输入端（耦合电容的引脚），屏幕有反应,说明接口到这一级是通的。
       • 如果您继续往后触碰，比如触碰AV切换芯片的某个输入引脚，屏幕没有任何反应，而触碰前一级有反应，那么问题就出在这两个点之间的元器件上（比如耦合电容开路、电阻开路）。
       • 如果您触碰了AV切换芯片的输出引脚，屏幕有反应,说明芯片本身可能损坏或其控制信号有问题。
       • 如果您一直往后触碰，直到视频处理芯片的输入端，屏幕都没有反应,那么问题很可能出在AV切换芯片本身或其控制电路上。

3. 重点怀疑对象：

   • 耦合电容：在AV信号通道上，通常会有几个小容量的瓷片电容或电解电容（如104, 103等）作为耦合电容，它们负责让交流信号（视频信号）通过，同时隔断直流，如果其中一个开路，信号就会被阻断,用万用表的电容档或替换法可以检查。
   • AV切换芯片本身：如果芯片的供电、控制都正常，但输入信号正常，输出却无信号，那么芯片很可能已经损坏,需要直接更换。
   • 静音/消亮电路：一些电视设计有静音或消亮电路，如果这部分电路误动作，也可能导致无视频信号输出，但这通常也会影响声音,需要具体电路分析。

总结与最终建议

对于长虹PF2155 AV收不到台的故障,维修流程总结如下：

1. 先外后内：100%先检查外部设备、线缆和接口接触问题,这是最可能的原因。
2. 目视检查：拆机后，重点检查电容是否鼓包、AV接口焊点是否虚焊。
3. 信号追踪：使用“干扰法”从AV接口开始，逐级向后排查，找到信号消失的那个点,这是定位故障最直接的方法。
4. 更换元件：根据排查结果，更换损坏的元器件，如耦合电容、AV切换芯片等。

如果您不具备电子维修知识和工具，强烈建议不要自行拆机维修。 CRT电视内部有高压，即使断电后，显像管上的阳极高压也储存着大量电荷，非常危险，最好的选择是联系专业的电视维修师傅进行上门维修，他们有经验、有工具,能快速解决问题。
