创维47e700s电视故障维修与判断

重要提示：安全第一！

在进行任何检查或维修之前,请务必：

1. 断开电源：拔下电视机的电源插头。
2. 释放静电：用手触摸一下金属水管或暖气片，释放身体可能携带的静电，避免损坏内部精密电子元件。
3. 谨慎操作：电视机内部有高压部件（即使断电后电容中仍可能存有高压），非专业人员请勿轻易拆开后壳，特别是电源板和背光驱动板部分，如果不确定，强烈建议联系专业维修人员。

第一步：故障现象分类与初步判断

当您的电视出现问题时,首先应准确描述故障现象，这能极大地缩小故障范围，以下是创维47E700S最常见的几类故障及其初步判断：

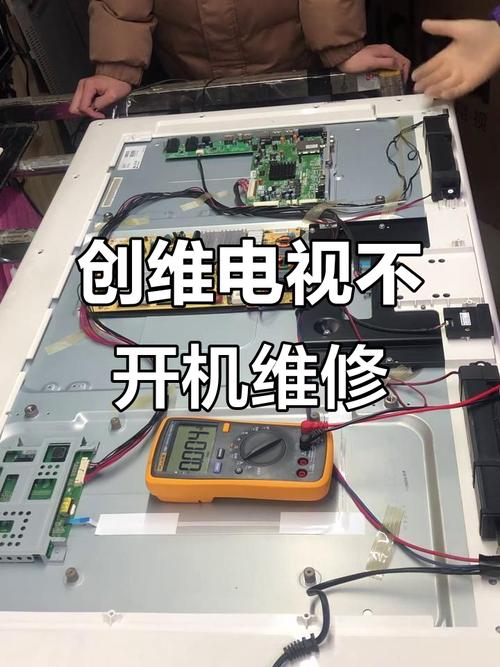

完全无法开机（指示灯不亮）

故障现象：按下遥控器或机身电源键，电视毫无反应，电源指示灯完全不亮。

可能原因与判断思路：

1. 外部供电问题（最常见）：


   （图片来源网络，侵删）
   • 判断：检查墙壁插座是否有电（可以用手机充电器或台灯测试），检查电源线是否插紧，插座是否松动。
   • 解决：更换插座或插紧电源线。

2. 电视机电源板故障（最核心原因）：

   • 判断：如果外部供电正常，但电视依然无反应，大概率是电源板出了问题，电源板负责将220V交流电转换为电视机各部分所需的直流电压。
   • 常见故障点：
     • 保险丝熔断：通常是电路中存在短路导致，如果保险丝烧黑，说明后级电路（如PFC电路、主芯片等）可能存在短路元件。
     • PFC（功率因数校正）电路故障：这是电源板的关键部分，故障率较高，通常会导致保险丝熔断，或者输出电压异常。
     • 副电源芯片损坏：负责在待机时为CPU提供微弱电压，让CPU能接收待机信号，如果损坏，电视将完全无法启动。
   • 维修思路：
     • 新手：直接更换整个电源板，这是最简单、最有效的方法，可以在淘宝、京东等电商平台搜索“创维47E700S 电源板”，型号通常在电源板标签上，如 FSP205-3-P01C 等，购买时务必核对型号。
     • 专业/有经验者：使用万用表测量电源板各路输出电压（如+12V, +5V, +24V等）是否正常，若无输出，则拆解电源板，检查保险丝是否熔断，然后对PFC电路、副电源电路进行逐一排查，更换损坏的元器件（如MOS管、PWM控制器芯片、电解电容等）。

无法开机，但指示灯亮或闪烁

故障现象：按下电源键，电源指示灯亮（颜色可能为红色、蓝色或白色），或者指示灯在闪烁，但屏幕始终黑屏，无声音。

可能原因与判断思路：

这种情况说明电源板的副电源基本工作正常，能点亮待机指示灯，但主电源或系统控制部分未能完全启动。

1. 电源板主电源故障：

   • 判断：电源板的副电源工作，但主电源没有启动或输出电压异常，这可能是主电源的PWM芯片、驱动电路或MOS管损坏。
   • 维修思路：同上，优先考虑更换整个电源板，如果维修，需要重点检测主电源电路的输出电压是否正常。

2. 主板系统问题（最常见）：

   • 判断：电源板输出电压正常，但电视无法进入系统，这通常是主板的问题，主板上集成了CPU、内存、闪存以及信号处理芯片。
   • 常见故障点：
     • CPU工作条件不满足：CPU需要正常的供电、时钟信号和复位信号，这三个条件中任何一个缺失，CPU都无法工作。
     • 软件/程序崩溃：类似于电脑的死机或系统文件损坏，此时指示灯可能会闪烁，比如闪烁2次、5次等，不同的闪烁次数代表不同的错误代码（创维有专门的故障代码表）。
     • 存储芯片（闪存）问题：系统程序存储在闪存中，如果虚焊或损坏，电视无法加载系统。
   • 维修思路：
     • 尝试强制恢复出厂设置：如果电视能进入开机动画或Logo界面，但卡住不动，可以尝试此方法，具体操作方法通常是在电视完全断电后，长按机身“菜单”键，同时插上电源，直到进入工程菜单，找到“恢复出厂设置”选项。
     • 检查主板：对于有经验的维修人员，会使用示波器或万用表测量主板的CPU核心电压、时钟晶振波形、复位信号是否正常。
     • 补焊或更换存储芯片：如果怀疑是存储芯片虚焊，可以使用热风枪进行重新焊接（需要一定技巧）。
     • 更换主板：如果主板损坏严重，无法修复，直接更换主板是最终的解决方案，同样，可以在网上搜索“创维47E700S 主板”，核对型号后购买。

屏幕能显示，但图像或声音异常

故障现象：电视能正常开机，能看到系统界面或图像，但图像出现花屏、条纹、色彩失真，或者声音正常但图像闪烁。

可能原因与判断思路：

1. 主板信号处理问题：

   • 判断：如果图像问题表现为“马赛克”、“花屏”、“色彩混乱”，通常是主板上的GPU或视频解码芯片处理数据时出错。
   • 维修思路：尝试恢复出厂设置，排除软件问题，如果无效，可能是主板芯片虚焊或损坏，需要专业维修或更换主板。

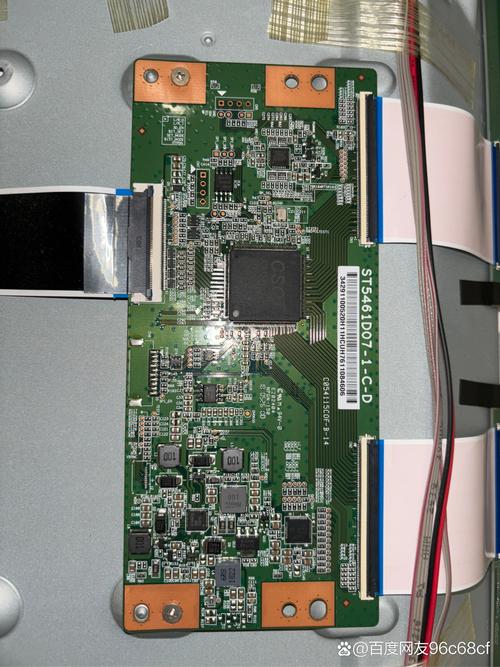

2. 逻辑板（T-CON板）故障：

   • 判断：逻辑板是连接主板和屏幕驱动电路的桥梁，如果逻辑板出问题，通常会导致屏幕出现垂直/水平线条、部分区域黑屏/花屏、图像闪烁等问题，这些问题通常与信号源无关（即所有输入都一样）。
   • 维修思路：逻辑板相对独立，可以尝试更换，同样，在网上搜索“创维47E700S 逻辑板”或“T-CON板”，根据屏幕型号购买。

屏幕黑屏，但声音正常或有背光

故障现象：电视能开机，有声音，能听到台换频道的声音，但屏幕是黑的，或者凑近屏幕看能看到非常暗的图像。

可能原因与判断思路：

这基本可以确定是背光模组或背光驱动板（逆变器）的故障，创维47E700S使用的是LED背光，其驱动电路通常集成在电源板上（称为LED驱动部分）或是一块独立的LED条。

1. LED灯珠损坏（常见）：

   • 判断：屏幕局部区域出现黑斑或黑线，通常是这一区域的LED灯珠烧毁，如果所有灯珠都不亮，可能是整个灯条问题。
   • 维修思路：需要拆开屏幕后盖，找到LED灯条，用万用表的二极管档测量每个灯珠是否导通，损坏的灯珠需要用同型号的替换，或者更换整条灯条。此操作风险极高，需要专业工具和技巧，不建议非专业人员尝试。

2. 背光驱动电路故障：

   • 判断：
     • 如果是集成在电源板上,可能是电源板的LED驱动部分（通常是几个大功率MOS管和升压电感）损坏。
     • 如果是独立的LED条,可能是条上的驱动IC损坏。
   • 维修思路：对于电源板问题，更换电源板是首选，对于独立的LED条，可以尝试更换整个灯条。

总结与建议
