飞利浦21pt3182电视电源故障如何检修？

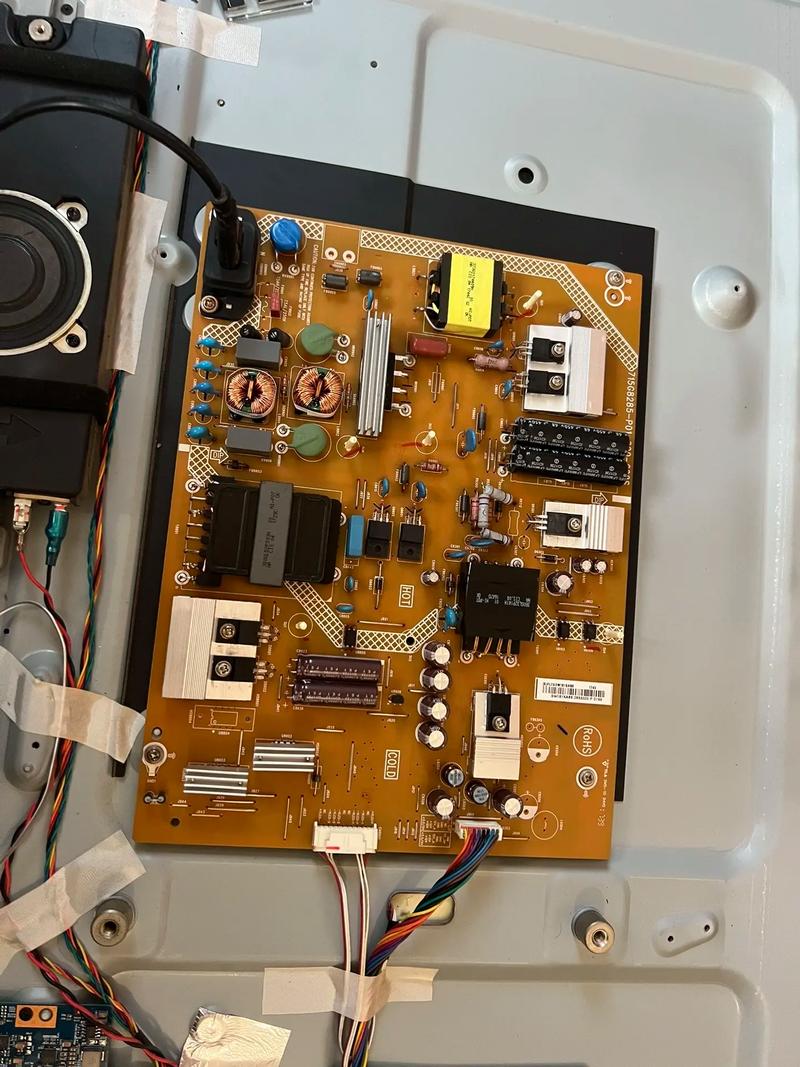

第一部分：电源板工作原理概述

飞利浦21PT3182的电源电路属于自激式开关电源，主要功能是将220V交流电转换成电视机各部分所需的多组直流电压,其核心输出电压通常为：

• +B (主电压，约115V-130V)：供给行扫描输出级（行管、行偏转线圈等）,是功率最大的输出。
• +24V (或+25V)：供给伴音功放电路。
• +12V：供给小信号处理芯片、遥控系统等。
• +5V：供给CPU（微处理器）和存储器。
• +8V 或 +9V：供给其他小信号电路。

工作流程：

1. 输入与整流滤波：220V交流电通过保险丝、电源开关、抗干扰电路后，由整流桥（DB801等）和滤波电容（C807等）变成约300V的脉动直流电。
2. 启动与振荡：300V电压一路通过启动电阻（如R803、R804）给开关管（Q801，通常是BUK系列或类似型号的大功率三极管）的基极提供微弱的启动电流，使开关管开始导通，开关管的导通导致开关变压器（T801）初级线圈产生感应电动势，通过正反馈绕组（如(8)-(6)脚）和反馈电容（C810）、电阻（R810）等，形成强烈的正反馈,使开关管迅速进入饱和与截止的振荡状态。
3. 稳压控制：为了稳定输出电压，电源电路设有稳压控制环路，其核心是光耦（PC801，如TLP621）和误差放大器（IC801，如TL431）。
   • 如果输出电压（如+B）升高，经分压电阻取样后，会使得IC801的K极电压降低,流过光耦内发光二极管的电流增大。
   • 光耦内的光敏三极管导通程度增强，将开关管基极的反馈电流分流，从而控制开关管的导通时间缩短,使输出电压回落到正常值。
   • 反之，如果输出电压降低,控制过程相反。
4. 保护电路：
   • 过压保护：通常由一个可控硅（如Q802）和稳压管（如ZD801）组成，当+B电压过高时，会击穿稳压管，触发可控硅导通，将+B电压短路，迫使电源停振，以保护负载电路（尤其是行管）。
   • 过流保护：通过检测开关管发射极的电流采样电阻（如R811）上的电压，当电流过大时,会通过控制电路关断或缩短开关管的导通时间。

第二部分：常见故障现象与排查思路

根据故障现象,我们可以大致判断故障范围。

故障现象一：完全无电，指示灯不亮

这是最常见的电源故障,通常指电源板自身或其前级电路有问题。

排查步骤：

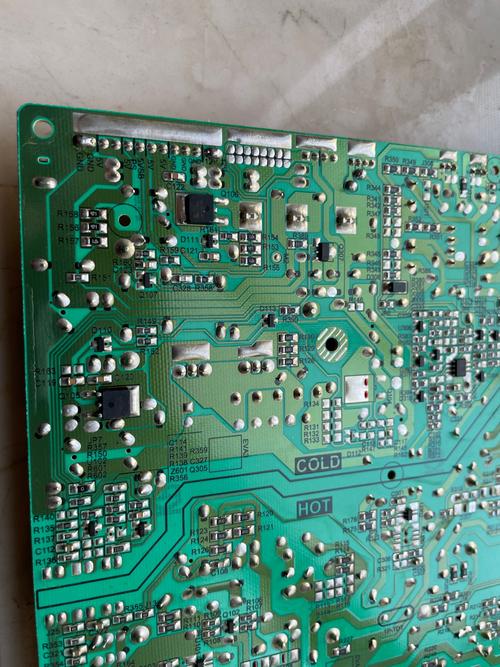

1. 外观检查：
   • 保险丝：拔掉电源插头，打开后盖，找到电源板上的保险丝（F801，通常为2A或3A的延时保险丝），用万用表电阻档测量其是否熔断。
     • 保险丝熔断：说明电源板存在严重短路故障，重点检查以下元件：
       • 整流桥（DB801）：四个二极管是否击穿短路。
       • 滤波电容（C807，通常为100μF/400V）：是否炸裂、鼓包或击穿短路。
       • 开关管（Q801）：c-e极之间是否击穿短路,这是最常见的原因之一。
       • 消磁电阻（TH801）：是否短路（消磁电阻热态时阻值变大，冷态时很小，若冷态也为0则损坏）。
       • 市电输入抗干扰电容（CX801, CX802）：是否击穿。
     • 处理方法：更换损坏的元件。切记：在只更换保险丝和开关管后，不要急于通电，必须检查上述所有可能短路的元件，否则会再次烧毁，可以在+B输出端（连接行板的地方）接一个假负载（如60W/220V的灯泡）进行通电测试，观察灯泡亮度是否稳定，测量+B电压是否正常。
   • 保险丝未熔断：说明后级电路或电源板未工作，重点检查：
     • 电源线：是否内部断路。
     • 电源开关：是否接触不良或损坏。
     • 启动电阻（R803, R804）：是否开路或阻值变大，这是导致电源不启动的常见原因,因为开关管得不到初始的启动电流。
     • 开关管（Q801）：是否已经开路损坏（基极断腿等）。
     • 正反馈电路：检查正反馈绕组到开关管基极之间的元件，如反馈电容（C810）是否失效、反馈电阻（R810）是否开路、开关变压器（T801）正反馈绕组是否开路。

故障现象二：有“吱吱”叫声，但指示灯不亮或闪烁，无光栅无伴音

“吱吱”声是开关电源在负载过重或保护电路启动时,工作频率降低发出的声音。

排查步骤：

1. 测量主电压+B：这是最关键的一步，在+B输出端（通常是连接到主板行扫描电路的排线或插头）测量电压。
   • +B电压严重偏低（例如只有几十伏）：
     • 负载短路：可能是行扫描电路故障，最常见的是行输出管（Q402）击穿短路，可以断开+B对行板的连接（即断开负载），然后在+B输出端接一个假负载（如60W灯泡），如果此时“吱吱”声消失，+B电压恢复正常（约115V）,则说明故障在行扫描电路。
     • 电源自身故障：即使断开负载，电压仍然很低且“吱吱”声依旧，说明电源板本身有问题，重点检查：
       • 稳压控制环路：检查光耦（PC801）、误差放大器（IC801，TL431）及其外围的分压电阻（如R815, R816, R817）,TL431或光耦性能不良会导致输出电压失控而降低。
       • 开关管性能不良：虽然没完全击穿，但放大倍数下降或漏电流过大,导致带载能力差。
   • +B电压为0V：说明电源没有工作或保护电路动作,检查方法同故障现象一。

故障现象三：指示灯亮，但无光栅无伴音

这表明电源的低压辅助电路（+5V, +12V等）可能正常，但主电压+B或行扫描电路有故障。

排查步骤：

1. 测量+B电压：
   • +B电压正常（约115V）：说明电源板基本正常，故障在行扫描电路或显像管及其附属电路。
     • 检查行输出管（Q402）是否击穿。
     • 检查行推动管（Q401）及其基极偏置电阻。
     • 检查行振荡电路（通常集成在小信号处理芯片TDA8362或类似型号内部）。
     • 检查显像管：管颈是否发黑，灯丝是否亮（用万用表测量灯丝电压，通常为6.3V AC）。
   • +B电压偏低或偏高：说明电源稳压环路有问题,检查方法同故障现象二中的稳压控制环路。

故障现象四：屏幕上有S形扭曲或干扰条纹

这通常是电源的滤波不良或接地不良造成的。

排查步骤：

1. 检查滤波电容：重点检查300V主滤波电容（C807）和+B输出端的滤波电容（C446等）是否容量下降或失效，可以用电容表测量,或在同容量电容上并联一个新电容试之。
2. 检查接地：检查电源板到主板的地线连接是否牢固可靠。
3. 检查消磁电路：消磁电阻（TH801）
