第一部分：故障现象与初步判断
在开始拆机之前,请先根据冰箱的“症状”进行初步判断，问题很可能出在电源板上。
（图片来源网络，侵删）
典型故障现象：
-
完全不启动（最常见）：
- 插上电源,冰箱内部灯不亮，压缩机不启动，没有任何反应。
- 可能能听到轻微的“嘀”声（继电器吸合又断开的声音），但马上就停止了。
-
制冷效果差或不制冷：
- 压缩机一直不启动,但冰箱照明灯正常。
- 压缩机能启动,但工作一会儿就停，然后过很久再启动，或者一直不停机，导致冷冻室结冰严重。
-
显示屏异常（如果型号带显示）：
（图片来源网络，侵删）显示屏不亮、显示乱码、部分功能按键失灵。
-
异常噪音：
电源板上的继电器（一个小方块，通常有“滴答滴答”声）频繁地、急促地吸合和断开，发出“咔哒咔哒”的响声。
初步判断： 如果您的冰箱出现上述现象，特别是完全不启动或压缩机不工作，那么电源板故障的可能性非常大。
（图片来源网络，侵删）
第二部分：安全须知与准备工作
⚠️ 安全警告：
- 断电操作： 在进行任何维修之前，必须拔下冰箱的电源插头，并等待几分钟，让电容中的电量完全释放。
- 电容放电： 电源板上通常会大容量的电解电容，即使断电后，里面也可能存有高压电，操作前，务必用带绝缘手柄的螺丝刀或专用放电工具，将电容的两个引脚短路放电，防止电击。
- 防静电： 人体静电可能会损坏板子上的精密元件，建议在操作前触摸一下金属水管或暖气片，释放静电。
准备工作：
- 工具：
- 十字和一字螺丝刀
- 万用表（必备，用于测量电压和电阻）
- 镊子、尖嘴钳
- 热风枪或电烙铁（用于拆焊元器件）
- 松香、焊锡丝
- 导线（用于飞线修复）
- 备件：
- 可以提前购买一些易损件,如：保险丝、10A/16A大电流继电器、贴片电容、整流桥等，这些是电源板上最常见的故障点。
第三部分：海尔BCD-216ST电源板结构与常见故障点

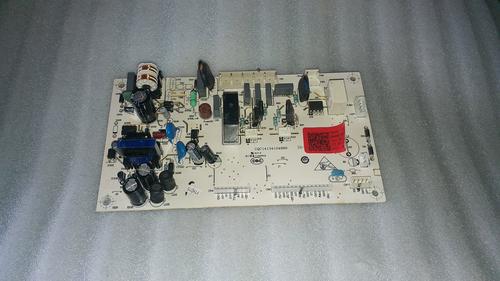

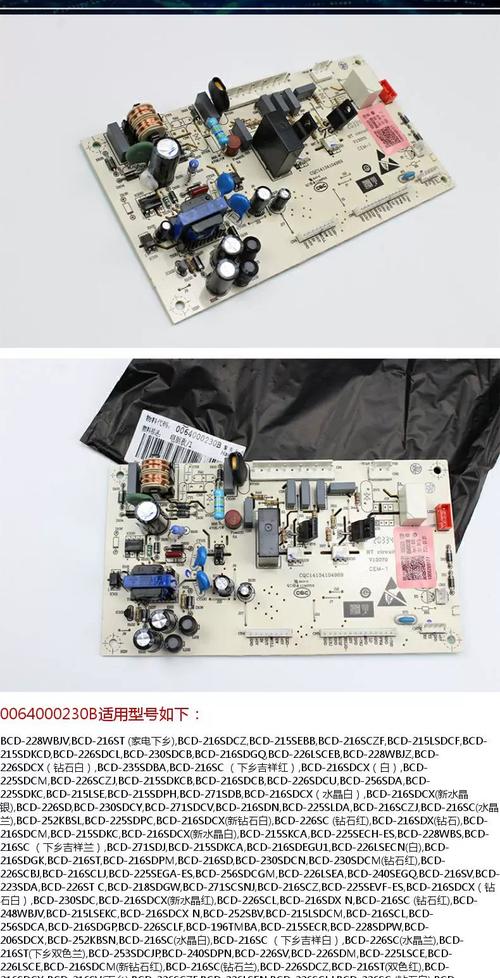

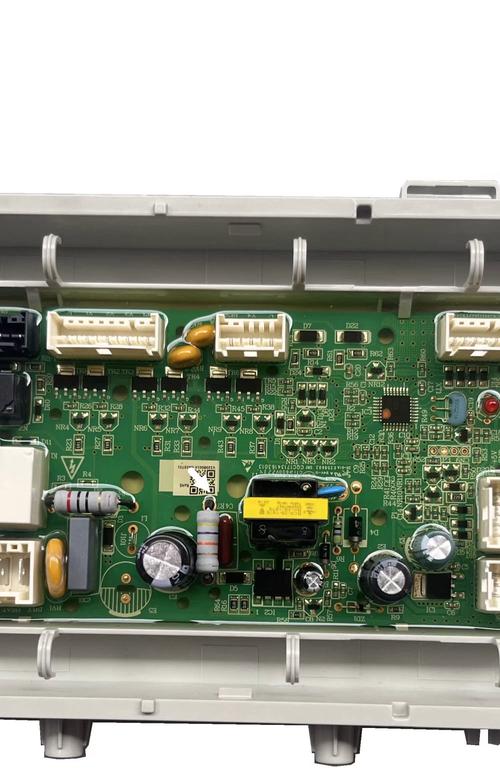

海尔这款冰箱的电源板通常位于冰箱背部压缩机附近,是一个独立的电路板，它负责将220V交流电转换为低压直流电，并为压缩机、风扇（如有）、照明灯等提供控制信号。
常见故障点（按故障率从高到低排序）：
-
保险丝 熔断：
- 作用： 过流保护，当电路中出现短路时，保险丝会熔断，以保护后级电路。
- 检测： 用万用表的电阻档或二极管档测量保险丝两端，如果阻值无穷大（或蜂鸣器不响），说明已熔断。
- 原因： 后级电路（如继电器、整流桥、压敏电阻）短路导致。
-
压敏电阻 击穿短路：
- 作用： 浪涌电压保护，防止电网电压瞬间过高损坏板子。
- 检测： 用万用表电阻档测量，正常情况下阻值很大（兆欧级），如果阻值很小（接近0欧），说明已击穿短路。
- 原因： 电压不稳或雷击导致，压敏电阻击穿后，通常会连带烧毁保险丝。
-
整流桥 损坏：
- 作用： 将220V交流电转换为脉动的直流电。
- 检测： 用万用表的二极管档测量，正常情况下，它有四个二极管，正向有0.5V左右的压降，反向阻值无穷大，如果测量到任何引脚间短路或开路，说明已损坏。
- 原因： 老化或后级负载短路导致。
-
大功率继电器 损坏：
- 作用： 控制压缩机的电源通断，是电源板上的“开关”。
- 检测：
- 听声音： 如果听到继电器频繁“咔哒”响但压缩机不启动，很可能是触点烧蚀或线圈问题。
- 测触点： 断电状态下，用万用表电阻档测量继电器的常开触点，当给线圈通电时（可以用一个9V电池临时碰一下），触点应能接通（阻值变为0欧），如果触点不通或电阻很大，说明触点烧蚀。
- 测线圈： 测量继电器线圈的电阻值，通常在几百欧姆，如果阻值无穷大，说明线圈断路。
- 原因： 触点在通断大电流时产生电弧，久而久之会烧黑、粘连或无法接通。
-
滤波/谐振电容 失效：
- 作用： 滤除杂波，稳定电压。
- 检测：
- 外观： 观察电容顶部是否“鼓包”、“漏液”或“炸裂”，这是最直观的判断方法。
- 测量： 用万用表的电容档测量容量，与标称值对比，偏差过大说明失效，如果没有电容档，可以在路粗略测量（但准确性不高），或拆下后测量。
- 原因： 老化、电压过高或高温环境导致电解液干涸。
第四部分：维修步骤详解
拆机与断电检查
- 将冰箱移到通风处,拔下电源插头。
- 打开冰箱背部或底部的盖板,找到电源板。
- 记住或拍照电源板的连接线,然后拔下所有连接器。
- 拆下固定电源板的螺丝,将板子取下。
目视检查 仔细观察电路板正面和背面，寻找：
- 烧黑的痕迹： 是否有某个元器件周围有焦黑的痕迹。
- 鼓包/漏液的电容： 这是最容易发现的故障。
- 断裂的铜箔： 是否有因电流过大而烧断的走线。
万用表检测（关键步骤）
- 放电： 找到板子上体积最大的那几个电解电容，用螺丝刀金属部分短路其两个引脚脚放电。
- 测保险丝：
- 如果保险丝熔断,不要直接换上新保险丝就通电！必须找到导致熔断的根本原因，否则会再次烧毁，甚至损坏新换的元件。
- 沿着保险丝的线路,重点检查压敏电阻和整流桥是否短路。
- 测压敏电阻和整流桥：
如果压敏电阻或整流桥被测出短路,将其拆下更换，更换后，再换上同规格的新保险丝（通常是3.15A或5A，快熔型）。
- 测继电器：
- 如果保险丝完好,但压缩机不工作，重点检查继电器。
- 测量其线圈电阻是否正常。
- 测量其触点是否能正常通断,如果触点烧蚀，可以用细砂纸打磨触点，或者直接更换一个新的继电器（型号通常是S-105T80或类似，16A/250V AC，很容易买到）。
- 测电容：
对外观异常的电容进行测量或直接更换。
元件更换与修复
- 拆焊： 使用电烙铁或热风枪，将损坏的元件从电路板上拆下，注意焊点要清理干净。
- 安装新件：
- 保险丝： 务必使用同规格、同类型的快熔保险丝。
- 继电器： 安装时注意方向，通常继电器上会有标记。
- 电容： 极性不能接反！ 负极通常有白色条纹或标记，安装时，电容的负极引脚应对应PCB板上的负极标记（通常是白色丝印的圆
