美的变频E5故障如何维修排除？

第一步：理解E5代码的含义

在动手之前，首先要明白E5代表什么,美的空调的E5代码通常有以下几种核心含义：

1. 最常见：室内机与室外机通讯故障。 这是变频空调的“通病”，内外机需要通过专用的通讯线交换数据（如温度、频率、指令等），如果通讯中断或异常,空调就会报E5故障。
2. 次常见：室内机主板或显示板故障。 控制内外机通讯的芯片或电路板本身损坏。
3. 较少见：室内环温传感器或管温传感器故障。 主板无法正确读取温度,导致通讯异常或逻辑判断错误。

注意： 不同型号、不同批次的美的空调，E5的具体定义可能由细微差别，最准确的信息请参考对应机型的《使用说明书》，但对于维修人员来说,E5的排查逻辑是高度一致的。

第二步：维修故障排除实例（一个真实场景）

故障现象： 一台美的1.5匹变频挂机，开机后，内外机风机都运转正常，但制冷/制热效果差，几分钟后室内机显示屏闪烁并显示 E5 代码，随后外机停止工作,内机也转为送自然风。

维修过程：

初步诊断与信息收集

• 询问用户： 了解空调使用年限、近期是否有过维修或搬家、故障是突然出现还是逐渐出现。
• 观察现象： 确认故障现象与用户描述一致，开机，听内机风机和外机压缩机是否启动，发现内机风机转，外机风机转，但压缩机不启动（或启动一下就停）,然后报E5。

进入系统性排查流程

第一步：检查电源电压

• 操作： 用万用表测量室内机接线端子上的电源电压。
• 结果： 电压为220V，正常,排除电压过低导致通讯失败的可能。

第二步：检查内外机连接

• 操作： 断开空调电源，打开室内机外壳，找到内机接线端子，检查连接内外机的四根线（电源N、L，通讯S、S+）是否牢固，有无松动、氧化或烧黑的痕迹。
• 结果： 线头连接牢固，外观正常，此步骤暂未发现问题，但必须作为常规检查项。

第三步：测量通讯电压（关键步骤）

• 操作：
  1. 重新给空调通电，让空调进入故障状态（显示E5）。
  2. 再次断电，小心打开内机外壳,找到与外机连接的接线端子。
  3. 将万用表调至直流电压20V档，黑表笔接N线（零线），红表笔接S线（通常是橙色或白色）。
  4. 给空调通电,观察电压读数。
• 结果分析：
  • 正常情况： 刚通电时，电压会在24V左右，然后迅速下降到0-10V之间并呈有规律的脉冲变化（像心跳一样，一般在1-3V之间波动）,这代表内外机正在进行正常的握手通讯。
  • 本实例结果： 电压稳定在24V，没有任何下降和波动，这强烈表明室内机已经发出了通讯请求，但室外机没有回应，故障点很可能在通讯线本身或室外机控制板。

第四步：分段排查通讯线路

• 操作： 为了确定是通讯线问题还是室外机问题，决定分段测量。
  1. 在内机端子处，断开连接到外机的S和S+线。
  2. 用万用表的电阻档（蜂鸣档），测量S线和S+线之间的电阻。
• 结果分析：
  • 正常情况： S线和S+线之间应该是开路（电阻无穷大），它们之间是通过外机主板上的一个上拉电阻（通常是10KΩ）才形成回路的。
  • 本实例结果： 万用表蜂鸣器响了，显示有很小的电阻值（约10KΩ），这表明通讯线路是通的，没有断路或短路，故障点进一步缩小到室外机控制板。

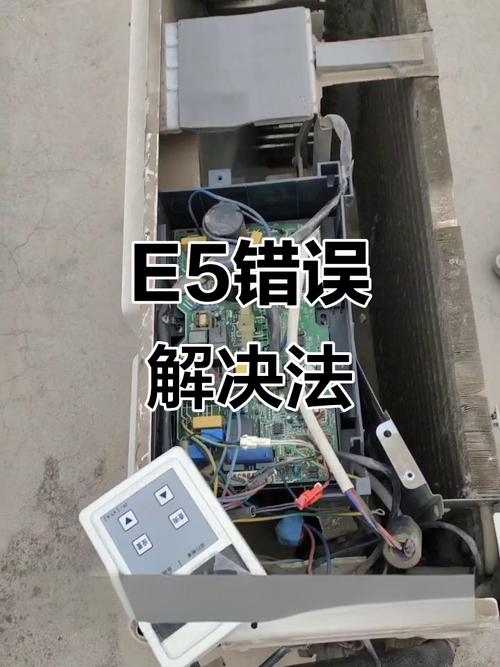

第五步：检查室外机控制板

• 操作： 断电，到室外机处，打开外壳，检查外机主板上与通讯线连接的端口是否有明显的烧蚀、氧化或元件虚焊,重点检查通讯光耦。
• 结果： 外观无明显损坏，但根据上一判断，通讯线路正常，内机也发信号了，最可能的就是外机主板上的通讯接收电路坏了，这个电路通常由一个光耦（如PC817）及其周围电阻组成，负责将内机的电信号转换为光信号再转换回电信号,实现电气隔离。
• 维修/更换： 维修人员通常会选择直接更换室外机控制板，更换后，重新连接所有线路,通电试机。

第六步：最终验证

• 操作： 更换外机主板后，再次测量内机端子处的通讯电压,观察电压是否出现正常的脉冲变化。
• 结果： 电压在24V后开始稳定在2V左右上下跳动，通讯恢复正常，空调开始制冷，压缩机正常运转，E5代码消失,故障彻底排除。

第三步：E5故障的通用系统性排查流程（从简到繁）

如果您自己动手排查，可以按照以下步骤进行，注意安全,操作前务必断电！

外部环境与电源检查（安全第一）

• 电源电压： 确保家中的电压在空调正常工作范围内（198V-242V）。
• 空气开关： 检查家中总闸或空调专用的空气开关是否跳闸。
• 遥控器： 确保遥控器电池电量充足，模式设置正确（制冷/制热）,温度设置合理。

内外机清洁检查

• 内机滤网： 滤网积灰过多会影响风量，导致传感器误判或过热保护，可能引发通讯故障,定期清洗。
• 外机散热： 检查外机周围是否有杂物遮挡，影响散热，外机散热不良会导致压缩机过热保护,进而引发通讯中断。

内机自诊断与基础检查

• 断电重启： 拔掉空调电源插头，等待5-10分钟，让主板电容放电，然后重新插上,这可以清除临时性软件故障。
• 检查内机接线端子： 断电后，打开内机面板，找到接线端子，检查所有连接线（特别是S、S+通讯线）是否牢固、有无烧黑、氧化。

通讯线路专项检查（核心步骤）

• 测量通讯电压： 这是判断通讯好坏最直接的方法。
  • 正常通讯： 电压在0-24V之间波动，有“心跳”。
  • 电压恒为24V： 内机发信号，外机不回应，故障点：通讯线短路、室外机主板。
  • 电压恒为0V或很低： 内机不发信号或信号异常，故障点：内机主板、内机传感器、通讯线断路。
• 测量通讯线路通断：
  • 断电后,拔下内外机连接的插头。
  • 用万用表电阻档，分别测量S-S和S+-S+，应该是通路（有较小电阻）。
  • 测量S-S+，应该是断路（电阻无穷大），如果通了,说明通讯线短路。

传感器检查

• 环温传感器： 影响开机和温度控制，拔下传感器插头，用万用表测量其阻值（通常为10KΩ左右，具体看型号），然后用手握住传感器，观察阻值是否随温度变化而平滑变化，如果阻值无穷大或为0,则传感器损坏。
• 管温传感器： 影防冻结和防过热保护,测量方法同上。

主板检查（最后手段）

• 如果以上所有检查都正常,那么故障就集中在主板上了。
• 内机主板： 检查是否有明显的电容鼓包、元件烧毁。
• 外机主板： 检查通讯光耦、驱动芯片等是否虚焊或损坏。
• 注意： 主板维修需要专业知识，如果怀疑主板问题，建议直接更换新的主板,成本和效率更高。

美的变频空调E5故障排除要点

最后提醒： 空调维修涉及强电，如果自己没有电工基础和维修经验，强烈建议联系专业的空调维修人员进行操作,以免造成设备损坏或人身危险。
