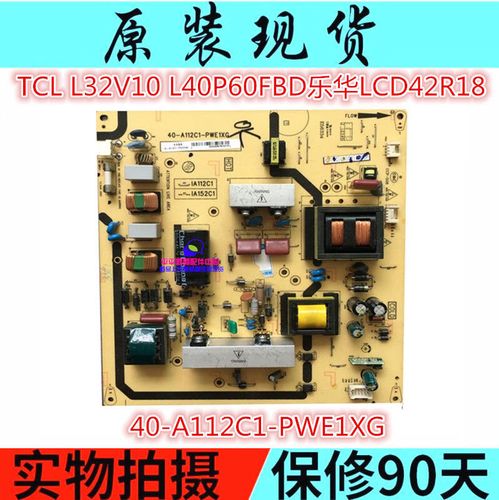

40-a112c1电源板为何无电压输出？

“40-a112c1”很可能不是一个标准的电源板型号，而是一个电视主板或整机型号的后缀，我们无法找到其官方的电路图，我们可以根据所有开关电源板的工作原理和常见的故障模式，进行一套系统性的排查思路,这个思路适用于绝大多数液晶电视电源板。

故障核心：电源板无任何输出电压

电源板无电压输出，通常意味着它没有工作，或者工作后保护电路启动了，我们的目标就是判断是哪种情况,并找到故障根源。

第一步：安全准备与初步检查（非常重要！）

在开始任何测量之前，请务必做好以下准备,以防触电和损坏设备：

1. 隔离电源： 将电视电源线拔下。
2. 放电： 找到大滤波电容（通常是400V耐压、100uF以上的圆柱形电容），用一个大功率电阻（如1K/5W）或螺丝刀（有风险，可能打火）对其进行放电,确保其内部存储的高压电已释放干净。
3. 隔离工作： 最好使用隔离变压器（隔离棒）进行维修，如果没有，操作时要格外小心,避免身体同时接触电路板上的任何两个点。
4. 准备工具： 万用表（必备，最好有二极管档）、示波器（高级工具，非必需）、电烙铁、焊锡、松香、常用元件（如保险丝、二极管、电容等）。

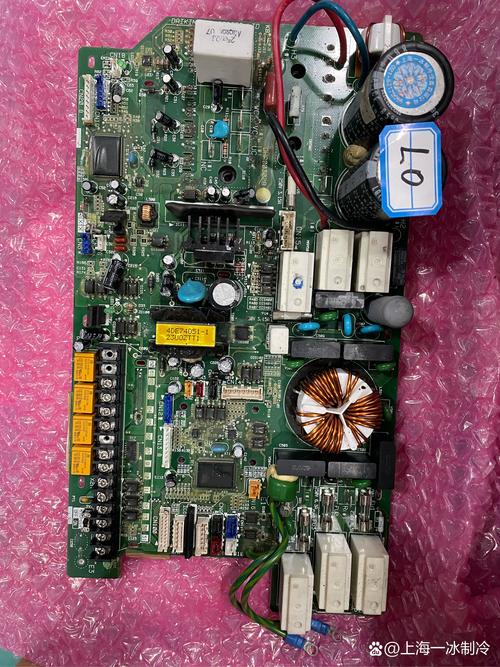

第二步：电源板外观检查（“望闻问切”）

拔下电源板后,仔细检查：

• 看： 查看保险丝是否烧断（发黑、熔断），观察有无明显烧黑的元件、炸裂的电容、虚焊的焊点。
• 闻： 闻一下有无焦糊味,这可以帮助你快速定位发热过度的区域。
• 问： 向用户了解故障发生时的现象（如是否有打火声、冒烟声）。
• 切： 轻轻按压一些大功率元件（如开关管、IC）,看是否有松动。

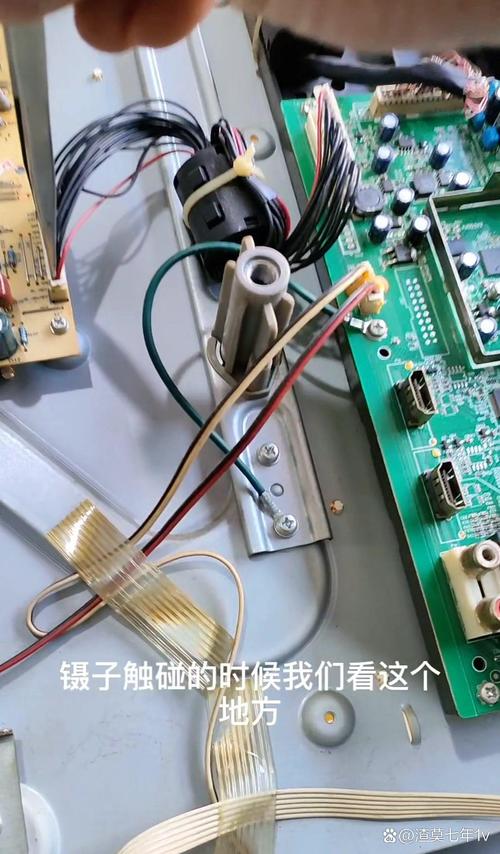

第三步：核心电压测量与故障定位（关键步骤）

将电源板从电视上拆下，暂时不接任何负载（如主板、背光板）,这是为了排除负载短路导致电源不工作的可能性。

给电源板单独上电,使用万用表测量以下关键点电压：

测量PFC（功率因数校正）输出电压（通常标记为B+、VBUS或HV）

• 测量点： 大滤波电容（通常是两个并联的450V/100uF以上电容）的正极。
• 正常电压：
  • 待机时：约300V左右（这是市电整流后的直流电压）。
  • 开机后：应稳定在 380V - 400V 之间,PFC电路的作用就是将300V的脉动电压提升并稳定在400V左右。
• 测量结果分析：
  • 电压为0V： 说明市电输入回路或PFC电路完全没有工作。
  • 电压为300V左右： 说明PFC电路未工作,停留在整流后的状态。
  • 电压正常（~400V）： 恭喜！PFC电路工作正常，问题出在PFC之后的DC-DC变换部分。

测量副待机电压（VCC_STB 或 5VSB）

• 测量点： 一个小滤波电容（通常是10uF/16V或22uF/16V）的正极，通常标记为 +5V、+12V_STB 或 VCC。
• 正常电压： 应该有一个稳定的电压输出，通常是 5V 或 12V,这个电压是待机芯片工作的基础。
• 测量结果分析：
  • 电压为0V： 这是最常见的情况,说明待机电路没有启动。
  • 电压正常： 说明待机电路工作正常,问题可能在主电源的驱动或保护电路上。

第四步：根据测量结果，分段排查

根据第三步的测量结果,我们可以将故障范围缩小。

情况A：PFC输出电压为0V或300V，副待机电压也为0V

这表明故障在市电输入到PFC电路之前。

1. 检查保险丝：
   • 保险丝熔断： 说明后级存在严重短路。
     • 重点检查：
       • 整流桥： 是否击穿短路。
       • NTC热敏电阻： 是否短路。
       • PFC开关管（如MOSFET）： 是否击穿短路（这是最高发故障点之一）。
       • PFC驱动IC及外围电路： 驱动IC损坏可能导致开关管直通而炸毁。
   • 保险丝完好： 说明后级没有硬性短路，可能是开路性故障或控制电路未工作。
     • 重点检查：
       • 市电输入回路： 电源线、保险丝座、开关是否接触不良。
       • 整流桥： 是否有开路性损坏。
       • 启动电阻： 检查PFC电路和主电源电路的启动电阻（通常是大阻值，如100K-1MΩ的贴片电阻），它们负责在开机初期给PFC或PWM芯片提供启动电压,启动电阻开路会导致芯片无法启动。
       • PFC芯片和PWM芯片： 检查其供电引脚（VCC）电压是否正常,以及芯片本身是否损坏。

情况B：PFC输出电压正常（~400V），但副待机电压为0V

这表明故障在PFC电路之后，待机电路部分。

1. 检查待机供电回路：
   • 变压器： 找到待机专用的开关变压器（通常较小）。
   • 供电电阻/电感： 检查从400V主滤波电容到待机变压器初级绕组之间的限流电阻或电感是否开路。
   • 待机开关管： 检查这个小功率的MOSFET或三极管是否击穿。
   • 待机PWM芯片： 检查其VCC供电是否正常（通常由一个辅助绕组经整流滤波后提供）,检查芯片本身是否损坏。
   • 反馈电路： 检查待机输出电压的反馈电路（通常是光耦PC817和TL431或类似的精密稳压源）,光耦或431损坏会导致待机电源因保护而停止工作。

情况C：PFC和待机电压都正常，但主输出电压（如24V, 12V, 5V）为0V

这表明故障在主电源的DC-DC变换部分。

1. 检查主电源供电：

   确认PFC输出的400V电压是否正常送到了主电源开关管的漏极。

2. 检查主电源驱动电路：
   • 主PWM芯片： 检查其VCC供电是否正常（通常由一个辅助绕组提供），检查其使能脚（如EN/ON脚）是否为高电平有效。
   • 主开关管： 检查是否击穿短路。
   • 驱动电路： 检查PWM芯片到开关管栅极之间的电阻、二极管、变压器（驱动变压器）是否正常。
3. 检查保护电路：
   • 这是主电源无输出的最常见原因之一，当电源检测到过压、过流、过热等异常时，会启动保护,关闭输出。
   • 过压保护： 检查主输出电压的取样电阻和稳压二极管（如TVS管）是否被击穿,有时是PWM芯片内部的OVP电路启动。
   • 过流保护： 检查电流取样电阻（通常在开关源极的极小阻值电阻，如0.1Ω）是否开路或阻值变大。
   • 如何判断是保护还是不工作： 可以尝试断开保护电路的反馈信号（断开光耦给PWM芯片的反馈脚，或断开某个保护点），然后瞬间通电测量，如果电压能短暂出现，说明确实是保护电路动作。（此方法有风险，需谨慎！）

总结与建议

对于“40-a112c1电源板无电压”故障,一个高效的排查流程如下：

1. 断负载，单独上电。
2. 测PFC电压（B+）：
   • 为0/300V -> 查市电输入、保险丝、整流桥、PFC开关管、启动电阻。
   • 为400V -> 查副待机电压。
3. 测副待机电压（5V/12V_STB）：
   • 为0V -> 查待机变压器、待机开关管、待机PWM芯片、反馈电路（光耦/431）。
   • 为正常 -> 查主电源输出。
4. 测主输出电压（24V/12V/5V）：
   • 为0V -> 查主开关管、主PWM芯片、驱动电路、保护电路。

由于没有具体图纸，维修过程更像“侦探”工作，多观察、多测量、多分析，大部分问题都能找到根源，如果对电子电路不熟悉，强烈建议寻求专业维修人员的帮助，因为开关电源板带有高压,操作不当非常危险。
