变频器ebr制动故障如何快速维修？

制动回路的工作原理

要维修，先要懂原理，变频器在电机减速或位能负载（如起重机、电梯）下放时，电机会处于发电状态，将机械能转换成电能，这部分电能会回馈到变频器的直流母线，导致直流母线电压（VDC）急剧升高，称为“泵升电压”。

如果泵升电压过高，会击穿变频器内部的大功率电容（电解电容）等元器件，造成永久性损坏,必须将这部分多余的能量消耗掉。

制动回路的作用就是消耗这部分电能。

• 基本组成：
  1. 制动单元: 一个由IGBT（绝缘栅双极型晶体管）及其驱动电路组成的电子开关,它负责控制制动电阻的接入和断开。
  2. 制动电阻: 一个大功率的线绕电阻,用来将电能转化为热能消耗掉。
  3. 检测电路: 包括直流母线电压检测、制动电流检测等,为制动单元的控制芯片提供决策依据。

工作流程：

1. 当电机发电，VDC升高并超过设定的阈值（例如760V，对于380V输入的变频器）时,控制电路会发出指令。
2. 制动单元的驱动电路导通IGBT。
3. 直流母线的高压通过导通的IGBT施加在制动电阻上。
4. 制动电阻迅速发热，将电能消耗掉,VDC随之下降。
5. 当VDC下降到安全值以下时，IGBT关断,制动回路停止工作。

常见的“制动故障”现象及代码

不同品牌的变频器，故障代码可能不同,但现象大同小异：

• OC（过电流）: 制动单元或制动电阻本身短路，导致流过IGBT的电流瞬间过大,触发过流保护。
• OU（过电压）: 制动回路完全不工作（如IGBT开路、驱动失效、电阻断路），导致VDC持续升高,超过上限值。
• EF（外部故障）或专门制动故障代码: 变频器检测到制动单元反馈信号异常，或制动电阻温度过高（如果带有温度检测）。
• 电机无法快速停机，或出现“过压”报警后报“制动故障”: 这是最典型的现象,说明制动回路没有在需要时正常投入工作。

制动回路维修：安全第一！（重要提醒）

变频器内部有高压，即使断电后，大电容（C1, C2）上仍储存有致命的电能！在维修前，必须对直流母线进行放电操作！

放电步骤：

1. 断开电源，并等待至少5-10分钟。
2. 使用一个大功率、高耐压的电阻（1kΩ, 50W）,其两端接上绝缘表笔。
3. 用万用表直流电压档确认母线电压已降至安全范围（如低于50V）,然后再进行测量或操作。
4. 如果万用表显示仍有较高电压，将电阻表笔正负极对应地接触在直流母线的正（P+）和负（N-）端子或电容两端，进行人工放电，重复此操作,直到电压降为零。

制动回路的故障排查与维修流程

建议遵循“先外后内，先简后繁”的原则。

第一步：目视检查与初步判断

1. 检查制动电阻：

   • 外观： 检查电阻有无烧焦、变色、开裂或烧糊的痕迹,这是最直观的判断方法。
   • 测量： 务必在完全放电后，使用万用表的电阻档测量其阻值，与电阻上标称的阻值进行比较，如果阻值无穷大（断路）或远小于标称值（短路）,则电阻已损坏。
   • 注意： 有些电阻是多个电阻组合而成,测量时要找到对应的测量点。

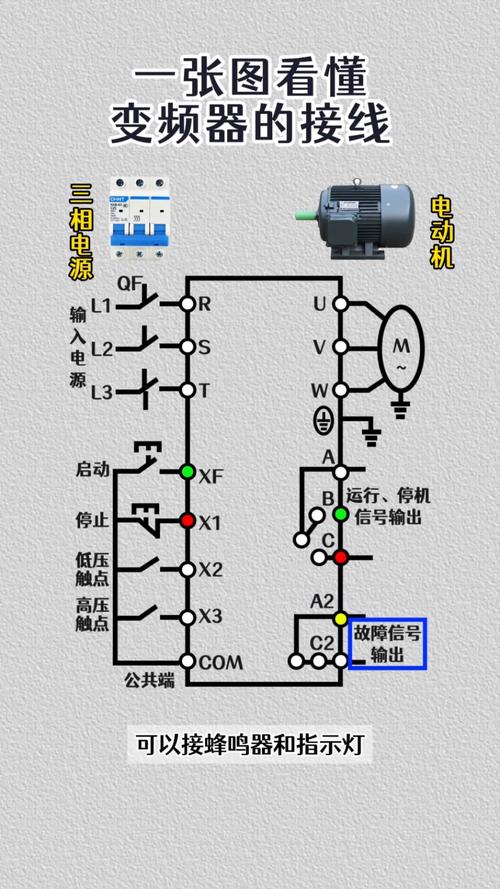

2. 检查接线：

   • 检查连接变频器P+、PB（或DB）端子与制动单元/电阻之间的电缆是否牢固、有无松动、烧蚀或断裂。
   • 检查制动单元的输出端到制动电阻的接线是否可靠。

第二步：检查制动单元

如果制动电阻和接线都正常,问题很可能出在制动单元上。

1. 外观检查：

   • 检查制动单元的IGBT模块是否有炸裂、烧毁的痕迹。
   • 检查驱动电路板上的元器件（如电阻、电容）有无烧焦、鼓包。

2. 静态测量（关键步骤）：

   • 断开所有外部连接,确保制动单元与变频器和电阻完全脱离。
   • 测量IGBT：
     • 将万用表打到二极管档。
     • C（集电极）和E（发射极）之间： 正反向测量都应显示一个PN结的压降（约0.4-0.7V），如果短路（蜂鸣或0V）或开路（OL）,则IGBT已损坏。
     • G（栅极）和C、E之间： G-C和G-E之间应近似开路（显示OL或高阻值），如果短路,则驱动或IGBT本身损坏。
   • 测量续流二极管： 与IGBT的C-E并联的那个二极管是续流二极管，用于吸收IGBT关断时产生的反向尖峰电压，用二极管档测量其正向压降（约0.4-0.7V），反向应不通（OL）。

3. 驱动电路检查：

   • 制动单元的损坏，90%以上是IGBT损坏，而IGBT损坏往往是由于驱动电路故障引起的。
   • 驱动电源： 检查为驱动IC（如光耦TLP250、HCPL3120等）供电的低压电源（如15V, -8V）是否正常。
   • 驱动信号： 测量输入到驱动IC的信号端是否有正常的PWM脉冲信号（可用示波器观察），若无信号,需检查来自变频器主控板的信号线和光耦是否正常。
   • 驱动输出： 测量驱动IC输出到IGBT栅极的信号，正常情况下，IGBT导通时应有一个约15V左右的正压，关断时应有一个负压（如-8V）来抗干扰，如果输出异常,可能是驱动IC或周边元件损坏。

第三步：检查变频器主控板

如果制动单元和电阻都正常，变频器仍报制动故障,问题可能出在主控板。

1. 控制信号输出：

   • 检查主控板送到制动单元的控制信号端子是否有信号,这通常需要示波器来观察PWM波形。
   • 检查连接主控板和制动单元的排线或电缆是否接触不良或断路。

2. 直流母线电压检测电路：

   • 变频器通过分压电阻网络来检测VDC电压，如果这些电阻阻值漂移、损坏，或检测运放故障,会导致VDC检测值不准。
   • 检测电路误报VDC过高，导致主控板一直不给制动单元信号,最终引发OU报警。
   • 这部分电路维修需要一定的电子电路基础,建议有经验的人员操作。

维修案例与备件更换

案例1：制动电阻烧毁

• 现象： 变频器上电即报OC（过流）故障。
• 排查： 断电放电后，测量制动电阻，发现阻值为0Ω,已短路。
• 维修： 更换同型号、同功率、同阻值的新制动电阻，同时要查明电阻烧毁的原因，否则新电阻可能再次烧毁。
  • 常见原因： 频繁启停、制动单元IGBT击穿短路、制动电阻功率选型偏小。

案例2：制动单元IGBT击穿

• 现象： 电机减速时报OC，测量发现P-N之间短路。
• 排查： 断开制动单元后，变频器不再报OC，判断故障在制动单元，拆下制动单元，测量发现其IGBT的C-E极短路。
• 维修：

  更换同型号的IGBT模块
